Фрезерные станки с ЧПУ

Ключевая роль в цепочке металлообработки

Фрезерные станки с числовым программным управлением уже давно перешли из разряда дорогих единичных решений в категорию основного производственного фонда. По данным отчёта Gardner Business Media за 2023 год, на средних российских заводах именно фрезерные обрабатывающие центры формируют до 48 % годовой добавленной стоимости, опережая токарные и шлифовальные операции. При прямой интеграции с CAD/CAM-системами время запуска детали в серию сокращается на 25–40 %, что подтверждают практические расчёты пользователей форума chipmaker.ru. Такая экономия крайне заметна при работе с мелкосерийными корпусными деталями и штамповой оснасткой.

Основные типы конструкции

Конструктивное исполнение определяет не только габариты, но и специализацию оборудования. Разобраться в разновидностях важно, чтобы не переплачивать за ненужные опции и при этом не упереться в технологический потолок через год эксплуатации.

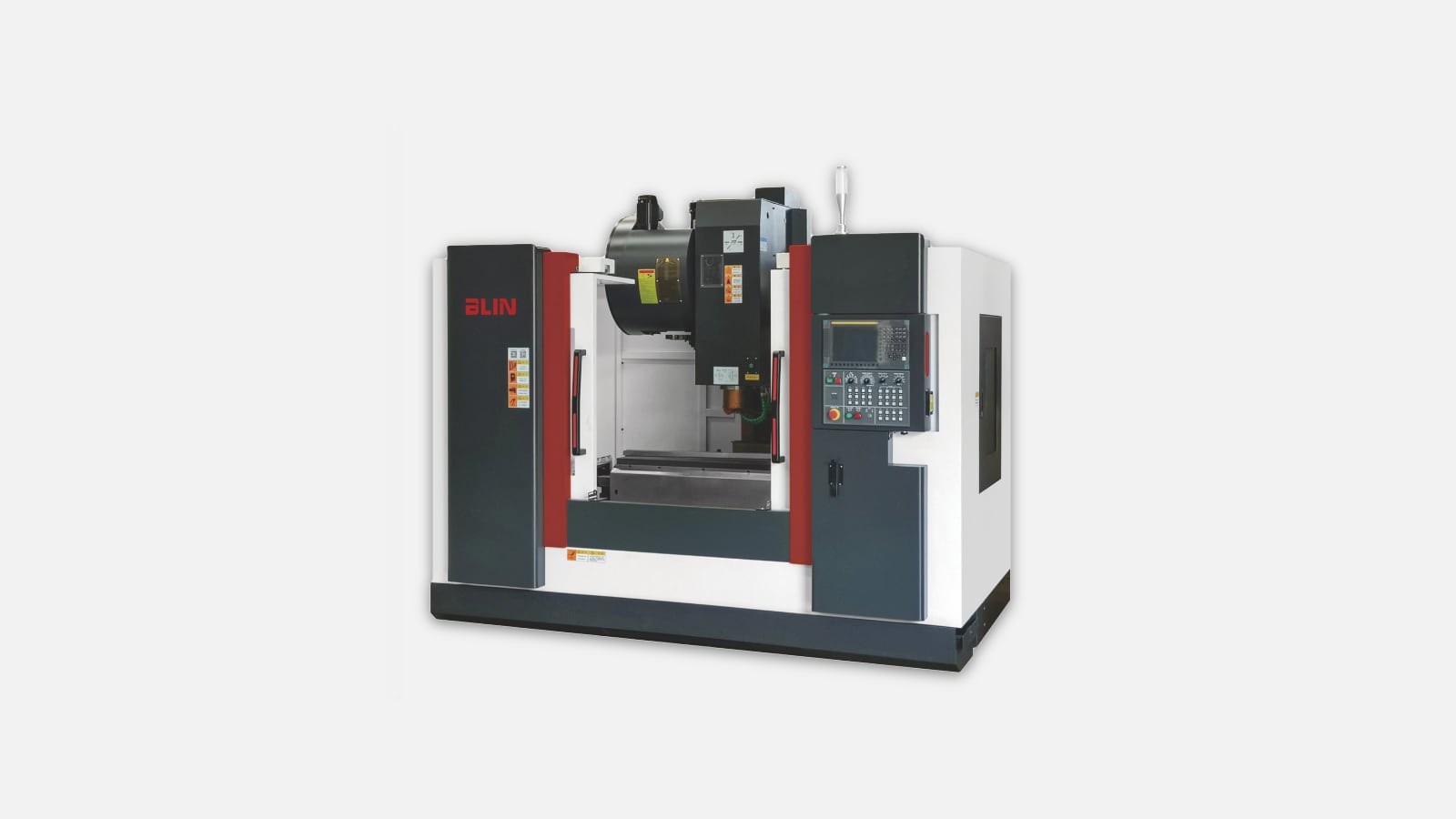

Вертикальные центры

Вертикальный шпиндель удобен при обработке пластин, плит и лёгких корпусных деталей. Поскольку движение «Z» на таких станках направлено вдоль оси шпинделя, оператор получает свободный доступ к столу, ускоренную наладку и на 15–20 % ниже цену за счёт упрощённой литой базы. По статистике отраслевого портала Metalworking, на вертикальные модели приходится 62 % российских продаж.

Горизонтальные центры

Горизонтальный шпиндель облегчает удаление стружки при резке чугуна или стали. Благодаря паллетной системе заготовки можно загружать параллельно с работой, повышая коэффициент смены деталей до 85 %. В корпусном машиностроении прирост производительности по сравнению с вертикальными аналогами достигает 35 %.

Портальные решения

При размерах столов 2000×1000 мм и более классическая станина становится нерациональной. Портальная конструкция распределяет массу по обеим стойкам, что увеличивает жёсткость на крутящий момент и позволяет обрабатывать штампы до 20 тонн. Отдельные модели оснащаются двигателями прямого привода на всех осях, что сводит люфт к минимуму и обеспечивает точность позиционирования 5 μm даже при длительных проходах.

Критические технологические параметры

Любой каталог изобилует цифрами, однако далеко не все характеристики одинаково влияют на себестоимость детали. Ниже перечислены значения, которые действительно определяют итоговую экономику проекта.

Перед тем как переходить к самим пунктам, важно отметить, что параметры взаимосвязаны. Высокая мощность шпинделя бессмысленна без эффективного охлаждения, а добавить четвёртую ось логично лишь после установки надёжного поворотного стола с сервозажимом.

• Мощность шпинделя. Для обработки алюминия достаточно 5–7 кВт, сталь и титан требуют 15–30 кВт.

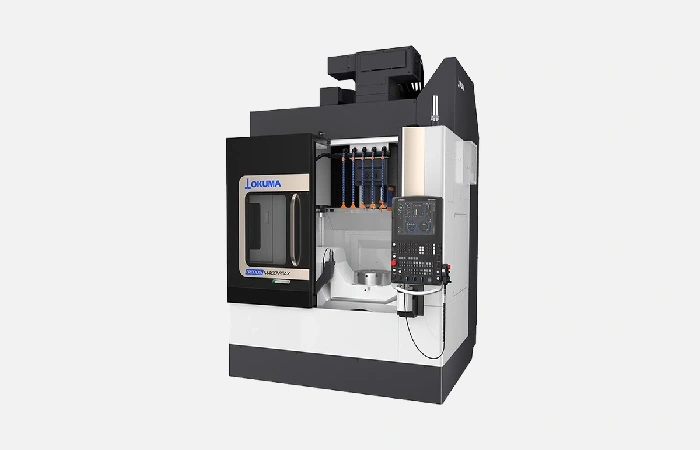

• Число осей. Трёхосевой станок актуален для простых пластин, пятиярусный (5-axis) незаменим при крыльчатках, импеллерах и медицинских имплантах.

• Система ЧПУ. Fanuc славится стабильностью, Siemens удобен русскоязычным постпроцессорам, Heidenhain демонстрирует лучшую кинематическую точность на сложных контурах.

• Запас по подаче. Для инструментов Ø10 мм желательна линейная скорость 7–12 м/мин, иначе станок не раскроет потенциал современных твердосплавных фрез.

• Ёмкость магазина инструмента. 24 позиции достаточно для мелкой серийки, кузовные цеха выбирают револьверы на 60–90 позиций, чтобы работать без остановок целую смену.

Отдельно стоит упомянуть температурную стабильность. Станки с гидростатическим охлаждением шпинделя сохраняют расширение в диапазоне ±2 μm, позволяя держать допуски IT6 даже летом, когда цех нагревается до +35 °C.

Автоматизация и интеграция

Рост цен на энергоресурсы и труд заставляет предприятия внедрять роботизированные модули. Современные фрезерные центры поддерживают:

Перед рассмотрением конкретных опций важно подчеркнуть, что степень автоматизации должна соотноситься с объёмом заказа. Слишком сложная система не окупится при разовых проектах, но будет незаменима в массовом производстве.

• Автосмена паллет — сокращает нерабочее время до 90 секунд, позволяя оператору обслуживать сразу два станка.

• Робот-манипулятор для загрузки заготовок — снижает долю ручного труда на 60 %, что особенно актуально при недельных циклах 24/7.

• Датчики вибрации и термоконтроля — предупреждают износ подшипников шпинделя, продлевая межсервисный интервал до 6000 моточасов.

• Облачная телеметрия — даёт главному механику доступ к ОЕЕ-показателям в реальном времени, упрощая планирование нарядов и закупок инструмента.

Опыт российских предприятий, описанный в отчётах МГТУ им. Баумана, показывает, что комплексная автоматизация фрезерного участка окупается в среднем за 18–24 месяца.

Практические критерии выбора

Даже внутри одной модельной линейки характеристики могут различаться вдвое, поэтому перед заказом стоит ответить на четыре ключевых вопроса. Они приведены в таблице ниже для удобства, но сначала подчеркнём, что выбранный набор параметров определяет не только разовую цену, но и стоимость владения на протяжении всего жизненного цикла станка.

Как видно из таблицы, одна и та же мощность шпинделя может оказаться избыточной или, наоборот, недостаточной в зависимости от профиля предприятия. Согласование всех пунктов с технологом и экономистом перед подписанием контракта избавит от многолетних затрат на модернизацию.

Итоги и преимущества

Фрезерные станки с ЧПУ позволяют российским заводам переходить от ресурсозатратных методов обработки к высокоточной и предсказуемой технологии, где каждый микрон и каждая минута находятся под контролем. Бренд, представленный в нашем каталоге, делает акцент на литой минералоконочной станине, шпинделях собственного производства с балансировкой G1 и открытой архитектуре ЧПУ, благодаря чему оборудование одинаково охотно покупают как средние инструментальные цеха, так и крупные автомобильные конвейеры. Высокая жёсткость, адаптивное ПО и доступность запасных частей формируют низкую стоимость владения, что напрямую влияет на решение инвесткомитетов промышленных предприятий в пользу именно этого производителя.
