Координатно-вырубные прессы

Координатно-вырубной пресс формирует отверстия и контуры в листе за счёт быстрого вертикального перемещения пуансона относительно матрицы. ЧПУ определяет координаты каждого удара, а перемещение стола или портала обеспечивает позиционирование с повторяемостью до ±0,05 мм. По данным отчёта CECIMO 2023 года, современные сервоприводные модели выполняют до 1500 ударов в минуту при сохранении точности, что позволяет заменить ряд операций резки и сверления в единый цикл.

Технологические возможности

В отличие от лазерной резки, где каждый контур прожигается последовательно, вырубка выполняет перфорацию всей партии за один проход. Это становится критичным при серийном производстве вентиляционных решёток, корпусов РЭА и фасадных кассет. Кроме стандартной прямой пробивки оборудование поддерживает:

– формовку ребра жёсткости высотой до 16 мм,
– накатку радиаторов и рёбер охлаждения,
– нарезку резьбы за один установочный проход,
– чеканку штрих-кодов и VIN-номеров.

После реализации перечисленных операций пресс выдаёт заготовку, полностью готовую к гибке или покраске, что сокращает маршрут заготовки на 20-30 %.

Ключевые параметры выбора

Первые шаги в подборе координатно-вырубного пресса обычно сводятся к сопоставлению толщины металла и габаритов листа, однако реальные затраты зависят и от менее очевидных факторов. Перед таблицей базовых параметров стоит напомнить, что несоответствие хотя бы одного пункта приводит к простоям или браку, поэтому свериться с техническим заданием необходимо ещё на этапе коммерческого предложения.

Минимальный набор характеристик:

– усилие пробивки 200-300 кН для обычной стали толщиной 4 мм,
– размер рабочего стола не менее 1250 × 2500 мм для листов формата 1,25 × 2,5 м,
– количество станций револьверной головы 32-48, что достаточно для типового шкафа РЩ или НКУ,
– позиционирование по оси X и Y со скоростью 100-150 м/мин для работы в потоке лазер-гибка.

После выбора основных параметров внимание смещается к типу привода.

Серво против гидравлики

Исторически рынок делился на гидравлические и сервоприводные машины. Гидравлика выигрывала по ударному усилию, однако с появлением высокомоментных сервомоторов разрыв сократился. Анализ энергопотребления, опубликованный журналом «Металлообработка» № 10/2023, показал снижение годовых затрат на электроэнергию у сервоприводных прессов на 40-45 % при сопоставимой производительности. Дополнительный плюс — отсутствие маслостанции, что упрощает регламент и снижает риск эмульсионного тумана в цехе.

Инструментальная оснастка

Инструмент — расходная часть, напрямую влияющая на себестоимость детали. Перед буллитами стоит подчеркнуть, что правильная конфигурация сменных кассет позволяет избежать остановки линии, а неправильная — приводит к трещинам листа и замятинам.

Основные виды инструментов:

– стандартные круглые и прямоугольные пуансоны от 1 до 88 мм диаметром,
– многофункциональные колеса для непрерывной перфорации или вентиляционных щелей,
– индексируемые станции на 360 °, создающие сложные контуры без поворота листа,
– формовочные наборы для выштамповки винтовых стоек и выступов под петли.

Добавив автоматическое заточное устройство, завод получает постоянную режущую кромку и экономит примерно 20 % на обменных кассетах в год.

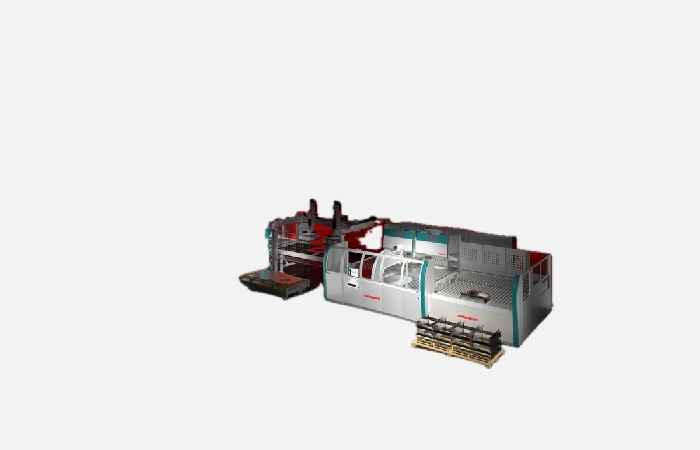

Автоматизация и интеграция

Сам по себе пресс эффективен, но максимальная отдача достигается в составе ячейки. По данным исследования AMT 2022 года интеграция с модулем загрузки-выгрузки увеличивает полезное время работы со 65 % до 87 %. Робот-укладчик подаёт новый лист, удаляет отходы скрап-шкивом и формирует штабель готовых деталей. В результате оператор контролирует сразу две-три машины, снижая фонд заработной платы на смену.

Дополнительные опции:

– угол разворота стола до 360 ° для крупногабаритных панелей,
– комбинированный модуль «пуансон-волоконный лазер» для сложной наружной обрезки,
– камера контроля смещений с коррекцией в реальном времени.

Экономика владения

Первичная цена координатно-вырубного пресса колеблется от 15 до 40 млн рублей. Чтобы оценить полный жизненный цикл, заводы обычно просчитывают TCO на 5-7 лет. Ниже приведены показатели, которые чаще всего недооцениваются при расчёте.

– энергоёмкость цикла, выраженная в кВт ⋅ ч на тонну пробивки,
– затраты на инструмент, особенно при работе с нержавейкой AISI 304,
– время переналадки при смене партии и число программируемых станций,
– доступность сервисной бригады и стоимость час-работы,
– остаточная стоимость при перепродаже на вторичном рынке.

Суммируя данные, опубликованные в отчёте «Российский рынок металлообработки 2024», можно сделать вывод: экономичней всего оказываются прессы, где суммарная стоимость владения не превышает 55 % их первоначальной цены за пять лет эксплуатации.

Типовые отрасли применения

Хотя координатно-вырубные прессы часто ассоциируются с электрощитовым производством, за последние годы их активно внедряют и другие сегменты. Блок маркеров ниже демонстрирует распределение по отраслям, но прежде отметим, что в каждой из них ключевым фактором остаётся серийность и требование к повторяемости.

– машиностроение, включая производство кабель-каналов и крепёжных планок,
– HVAC, где вырубка перфорированных панелей позволяет снизить вес системы до 15 %,
– лифтостроение с большим числом однотипных внутренних панелей,
– малая архитектурная форма и фасадные кассеты из оцинкованной стали,
– бытовая техника, особенно корпуса стиральных машин и духовок.

После перечисленных направлений видно, что расширение парка прессов часто идёт параллельно освоению смежной продукции, поэтому транспортировка инструмента между линиями становится ещё одним аргументом в пользу «универсального» револьвера.

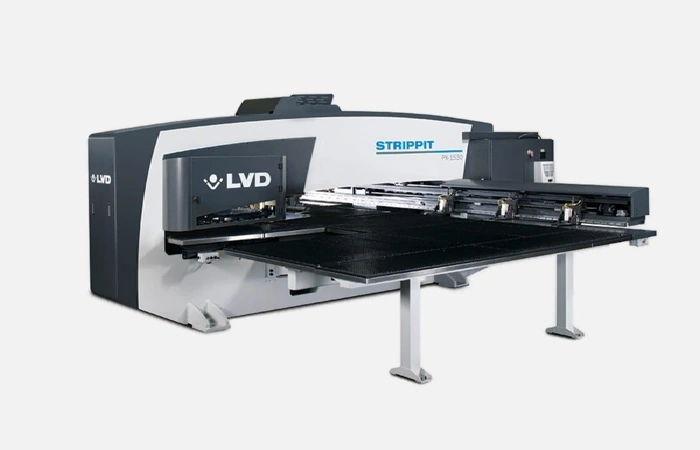

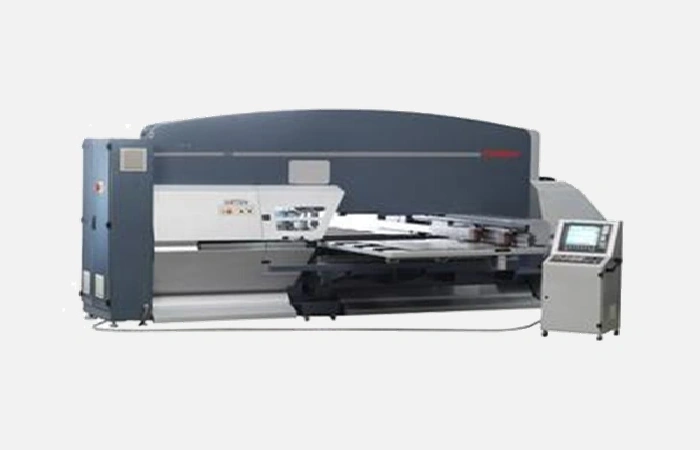

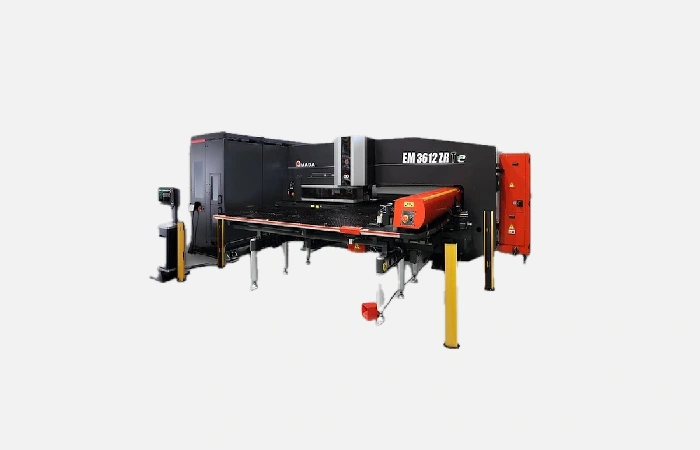

Итог по брендам

С точки зрения российского покупателя рынок делят четыре-пять глобальных марок. Их преимущество заключается не только в высокой механической точности, но и в широкой экосистеме: облачные базы раскроя, один формат программ для лазера и пресса, цифровые сервисы предиктивной диагностики. Именно эти факторы заставляют крупные предприятия оборонной кооперации и контрактные производители электрощитового оборудования инвестировать в оборудование указанного круга брендов, поскольку снижение простоев и унификация ПО прямо отражаются на сроках поставки конечной продукции.
