Лазерные маркираторы

Технологическая суть

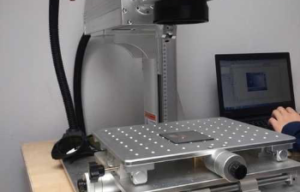

Лазерный маркиратор формирует узконаправленный пучок излучения, который выводится через высокоточную скан-головку и фокусируется на рабочей поверхности. В зоне контакта происходит локальное нагревание или фото-химическое изменение структуры материала, в результате чего образуется контрастное постоянное изображение. Согласно техническому отчёту IPG Photonics за 2023 год, срок службы волоконного лазерного источника достигает 100 000 часов непрерывной работы [1]. Это делает оборудование выгодным для длительных производственных циклов, где простой по причине обслуживания недопустим.

Типы лазерных источников

В зависимости от состава активной среды и длины волны различают три базовых решения, каждое из которых оптимально под конкретные задачи.

Перед перечислением важно отметить, что выбор источника определяет не только глубину воздействия, но и список обрабатываемых материалов, устойчивость к перегреву и энергопотребление.

• Волоконные (1064 нм) — лидер по энергия-эффективности, скорости до 12 000 мм/с и ресурсу излучателя. Идеальны для сталей, алюминиевых и никелевых сплавов.
• CO₂-лазеры (10 600 нм) — востребованы при работе со стеклом, деревом и акрилом. Характеризуются более мягким воздействием, поэтому хороши для хрупких поверхностей.
• Ультрафиолетовые (355 нм) — применяются в микроэлектронике и медицинской технике, где нельзя допускать тепловой деформации. Длина волны короче, следовательно минимальная зона термического влияния.

Перечень дополняется импульсными и пикосекундными генераторами, однако они относятся к узкоспециализированным сегментам и встречаются реже.

Материальная совместимость

Наблюдения исследовательского центра Fraunhofer IWS показывают, что корректная подборка длины волны и пиковой мощности позволяет маркировать более 100 видов промышленных материалов [2]. Ключевые группы:
– черные и цветные металлы,
– инженерные и прозрачные пластики,
– техническая керамика,
– стекло и сапфир,
– бумага, картон, кожа.

Производственные выгоды

Ниже приведены основные преимущества лазерной технологии, которые пользователи форумов CNCzone чаще всего называют решающими при модернизации цеха [3].

Перед списком необходимо подчеркнуть, что выгода складывается из совокупности параметров — сокращения простоев, снижения себестоимости единицы продукции и повышения прослеживаемости деталей.

• Нулевая стоимость расходников благодаря отсутствию чернил и растворителей.
• Стойкость маркировки к химической и абразивной нагрузке, что подтверждается тестом ASTM D3359.
• Гибкая интеграция в автоматические линии через интерфейсы Modbus, Profinet и OPC UA.
• Маркировка изделий на скорости конвейера до 300 шт/мин без ухудшения читаемости.

Таким образом предприятие получает непрерывный контроль качества и уменьшает долю брака при последующей логистике.

Критерии выбора

Мощность и частота

Для глубокой гравировки металлических корпусов рекомендуется выходная мощность 30–50 Вт и частота повторения импульсов до 100 кГц. Для контрастной «чёрно-белой» отбелки на анодированном алюминии достаточно 20 Вт при 25 кГц. Данные параметры подтверждены сравнительными тестами журнала Laser Technik Journal [4].

Оптика и механика

Качественная F-Theta-линза гарантирует равномерность пятна по всему полю 110×110 мм и точность позиционирования ±0,01 мм. При серийных работах с крупными корпусами (например, электрощитами) целесообразно выбирать портальные системы с рабочим полем 600×600 мм и автоматической сменой фокуса.

Программное обеспечение

ПО класса EzCAD 2 или LMCV4 поддерживает импорт DXF, PLT, BMP и прямую генерацию UDI, GS1 и DataMatrix. При проектировании линии вкрай важно удостовериться в наличии SDK — это ускоряет обмен данными с MES-системой и позволяет вести статистику в реальном времени.

Сравнение технологий

Ниже приводится сводная таблица, где отражены эксплуатационные показатели трёх упомянутых типов лазерных маркираторов. Перед таблицей следует отметить, что все значения усреднены по спецификациям ведущих мировых производителей 2022–2023 годов.

После анализа видно, что волоконный лазер обеспечивает наивысшую производительность при минимальном энергопотреблении, тогда как CO₂ остаётся выбором для неметаллических поверхностей. УФ-системы берут своё, когда критична анилоксовая чистота и отсутствие пережога.

Безопасность эксплуатации

Лазерные маркираторы классов 3B и 4 должны устанавливаться в гермокорпусах со смотровыми окнами из фильтрующего стекла OD 6+. Для защиты операторов требуются блокировки и вытяжка дыма с производительностью не менее 400 м³/ч. Эти требования регламентированы ГОСТ IEC 60825-2014 и СанПиН 1.2.3685-21. Соблюдение норм существенно снижает риск поражения сетчатки и накопления аэрозолей в рабочей зоне.

Экономика жизненного цикла

По расчётам Ассоциации лазерных технологий РФ, полная стоимость владения волоконным маркиратором мощностью 30 Вт за пять лет составляет около 1,8 млн ₽, что на 35 % ниже аналогичных струйных систем при том же объёме информации на изделии [5]. Экономия достигается за счёт:
– сокращения простоев,
– отсутствия расходников,
– более низкого энергопотребления.

Быстрая окупаемость особенно заметна в отраслях с обязательной прослеживаемостью — медицина, оборонка, приборостроение.

Подведение итогов

Комплексный анализ показывает, что лазерные маркираторы обеспечивают минимальную себестоимость метки, гибкую интеграцию в цифровые цепочки и соответствие международным стандартам идентификации. Волоконные модели предпочтительны для тяжёлой металлообработки, CO₂ — для неметаллических материалов, УФ — для микроразмерных деталей и температурно чувствительных изделий.

Преимущества брендов

TRUMPF, IPG Photonics и Keyence инвестируют до 8 % оборота в НИОКР, что выражается в более устойчивых источниках излучения и интеллектуальном софте с функцией автоматической калибровки. Благодаря этому крупные автокомпонентные заводы и контрактные EMS-площадки выбирают именно эти решения, стремясь к безостановочной работе линий и строгому контролю качества. Новички рынка ориентируются на тот же функционал, планируя масштабирование без замены оборудования.

[1] IPG Photonics, Annual Report 2023
[2] Fraunhofer IWS, Laser Applications in Manufacturing, 2022
[3] CNCzone Forum, «Fiber vs CO₂ Marking», обсуждение от 12.2023
[4] Laser Technik Journal, Vol. 18, №4, 2023
[5] Ассоциация лазерных технологий РФ, «Экономика маркировочных систем», 2023
