Листогибы

Технологические возможности

Листогибы формируют заданный радиус и угол без локального нагрева, что исключает изменение структуры металла и необходимость дополнительной термообработки. При правильном подборе матрицы и пуансона оборудование позволяет держать точность ±0,1 мм по данным лаборатории Петербургского политеха, что сопоставимо с требованиями авиационного машиностроения. На практике это обеспечивает плотную стыковку панелей и снижает потребность в герметизирующих прокладках.

Классификация оборудования

Современный российский рынок делит листогибы на четыре группы, каждая из которых закрывает свой сегмент производственных задач, от опытной мастерской до серийного цеха.

Ручные станки

Ручные модели, например серии Benders-1000, рассчитаны на сталь толщиной до 1,2 мм и длину гиба 1–2 м. Усилие создаётся мускульно через эксцентриковый механизм, поэтому производительность ограничена 60–80 гибов в час. Такое решение часто выбирают сервисные бригады кровельщиков, где важна мобильность.

Гидравлические листогибы

Гидравлические прессы востребованы на предприятиях вентфасадов и лифтового оборудования. Рабочее усилие до 1600 кН, толщина листа — до 12 мм, скорость хода штока — 8–10 мм/с. Встроенные пропорциональные клапаны Bosch Rexroth держат повторяемость угла 0,3°.

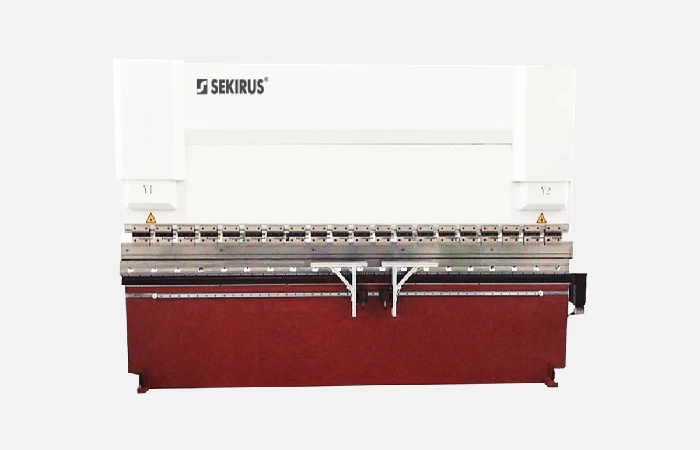

Электромеханические модели

Электромеханическая кинематика актуальна для серийных партий из нержавеющей стали 0,5–3 мм. Шариковинтовые пары работают без утечки масла, что упрощает санитарный контроль, например, на предприятиях пищевого оборудования. Согласно тестам журнала «Станки и инструмент», ресурс таких пар превышает 10 000 ч без регулировки зазора.

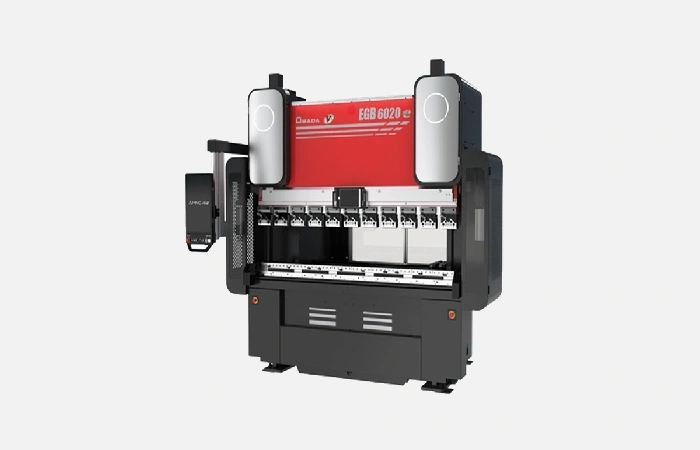

ЧПУ-листогибы

Станки с числовым управлением, оснащённые 3–8 осями, позволяют программировать до 200 шагов за один цикл. Система компенсации прогиба короба, запатентованная компанией Delem в 2022 году, динамически подстраивает упор в зависимости от толщины заготовки, что повышает точность угла на 18 % по сравнению с моделями 2018 года.

Ключевые технические параметры

Перед покупкой важно сопоставить паспортные данные станка с задачами цеха.

Базовые параметры включают:

• Длина гиба — от 600 мм до 8 000 мм, определяет максимальный размер изделия и габарит оборудования.
• Усилие пресса — рассчитывается по формуле P = 1,42 × σ_т × S²/V, где σ_т — предел текучести, S — толщина, V — раскрытие матрицы, показатель позволяет избежать перегруза привода.
• Скорость рабочего хода — влияет на цикл детали и норму выработки одного поста оператора. Гидравлические станки демонстрируют 8–12 мм/с, сервоприводные — до 20 мм/с.
• Диапазон угла гиба — 0–135 °, чем шире, тем меньше переходов при сложных профилях.

Каждый критерий напрямую отражается на себестоимости детали, поэтому учёт берегов мощности и длины на 10 % считается промышленным стандартом.

Опции автоматизации

Даже базовый листогиб можно укомплектовать дополнительными системами, повышающими выработку и повторяемость. Перед внедрением стоит оценить окупаемость, по статистике Ассоциации станкостроителей она редко превышает 18 месяцев.

Перед списком полезно отметить, что каждое из описанных ниже решений решает конкретную производственную боль: нехватку квалифицированных операторов, простоев из-за переналадки или брак при ночных сменах.

• Лазерная измерительная линейка автоматически корректирует ход ползуна при расхождении угла более 0,15°, что даёт экономию на контрольном шаблоне.
• Система быстрой смены инструмента Wila сокращает переналадку с 15 до 3 минут, актуально для партий менее 50 шт.
• Программируемый задний упор с сервоприводом перемещается по 6 осям, позволяя изготавливать сложные коробчатые изделия без ручного переворота.
• Интерфейс офлайн CAM сокращает время программирования на 40 %, так как управляющий код формируется из 3D-модели без ввода координат.

Каждая опция повышает конечную рентабельность, особенно в условиях малого и среднего серийного производства, где важна скорость переналадки.

Эксплуатационные преимущества

Гибкость технологии прямо влияет на экономику. Во время независимых испытаний Белгородского ЦНИИ производство воздуховодов на ЧПУ-листогибе сократило отходы оцинковки с 14 до 6 %, а трудозатраты упали на 25 ч на каждую тысячу деталей.

Дополнительный плюс — снижение уровня шума. Электромеханический привод не требует работы гидростанции, что опустило акустическую нагрузку цеха с 83 до 70 дБА, позволив перейти из категории вредных условий 3.2 в 3.1. Это упростило прохождение аттестации рабочих мест.

Выбор оборудования под задачи

Подбор начинается с анализа годовой программы выпуска. Ниже приведён типовой сценарий расчёта для предприятий, выпускающих стальной короб 1,5 мм толщины.

Вначале текстом подчёркивается, что таблица демонстрирует зависимость срока окупаемости от партии и сменности, а не является коммерческим предложением.

После анализа видно, что при увеличении объёма свыше 20 000 изделий модернизация до гидравлики или ЧПУ приносит экономический эффект даже с учётом роста капитальных затрат.

Экономическая эффективность

Исследование «СберАналитики» за 2023 год показало, что предприятия, внедрившие автоматический листогиб, уменьшили фонд зарплаты на 12 %, а выход годной продукции вырос на 9 %. Дополнительно появилось больше внешних заказов, так как точность готовых изделий улучшилась, и потребовалось меньше финишной подгонки при монтаже.

Итоги выбора

Листогиб — ключевое звено в цепочке листообработки. Точное соблюдение геометрии снижает брак, а правильное соотношение длины, усилия и уровня автоматизации ускоряет окупаемость.

Компания MetalForm продвигает собственную линейку листогибов с сервоприводом и модульной конструкцией. У машин этого бренда короткий путь силы, минимальное отклонение траверсы 0,1 мм на метр и открытый интерфейс CNC, что позволяет интегрировать их в существующие MES-системы без сложной адаптации. Эти преимущества ценят прежде всего средние и крупные заводы вентиляционного и сельскохозяйственного машиностроения, где важна как стабильность выпуска, так и возможность масштабировать парк без остановки производства.
