Роботы-манипуляторы

Роботы-манипуляторы в металлообработке давно перестали быть экзотикой и превратились в норму современного цеха. По данным Международной федерации робототехники IFR за 2023 год, в России уже более 43 % новых линий сварки, резки и палетизации оснащаются промышленными роботами. Основное назначение этой категории оборудования — автоматизированный захват и перемещение заготовок, инструментов или готовых деталей с микронной точностью, что непосредственно влияет на выработку и стабильность качества.

Роль в металлообработке

Для предприятий, работающих с листовым и сортовым прокатом, робот-манипулятор способен заменить целую группу вспомогательных станков и большинство ручных операций. Он подает детали к лазерному станку, удерживает их под углом при сварке, снимает готовые корпуса с конвейера и укладывает их на палеты без риска деформации кромок. В автоматических гибочных ячейках робот сокращает цикл до 5-7 секунд на штамп, что подтверждено испытаниями НИЦ МГТУ «Станкин» в 2022 году.

Кинематика и оснастка

Современные шести- и семиосевые конструкции обеспечивают свободу движения, недоступную механизированным захватам прошлого поколения. Дополнительная ось, установленная в основании, расширяет рабочий конус до 360°, позволяя обслуживать сразу две технологические зоны, например, токарный и фрезерный обрабатывающие центры. Инструментальная оснастка включает вакуумные присоски для листа толщиной до 20 мм, магнитные грейферы для поковок весом 150 кг и прецизионные цанги, рассчитанные на посадочный диаметр 6-32 мм. Благодаря унифицированным фланцам ISO 9409-1 смена захвата занимает меньше 90 секунд и выполняется без разгерметизации пневмосети.

Ключевые технические параметры

Подбирая манипулятор, технолог ориентируется на четыре базовых показателя.

Перед перечислением этих характеристик стоит подчеркнуть, что каждый из них влияет сразу на несколько аспектов эксплуатации — от времени цикла до стоимости обслуживания.

• Грузоподъемность, которая у ведущих моделей варьируется от 3 кг (Yaskawa GP7) до 2300 кг (Fanuc M-2000iA-2300, каталог 2023 года).
• Радиус действия, обозначаемый рабочим покрытием, в среднем составляет 1,4-3,5 м, однако у KUKA KR QUANTEC-2 достигает 3,9 м без ущерба для точности.
• Повторяемость позиционирования, измеряемая в ±мм: значение ±0,02 мм является промышленным стандартом для обработки кромок под лазер, тогда как при палетизации достаточно ±0,07 мм.
• Тип привода — сервоприводы на Harmonic Drive редукторах обеспечивают безлюфтовое движение, а полое запястье позволяет прятать кабельную трассу и продлевать ресурс.

Каждый из перечисленных пунктов проверяется в ходе аттестации робота по ГОСТ R 53888-2010, что упрощает ввод в эксплуатацию в рамках ТР ТС 010/2011.

Программное управление

Современные контроллеры работают под открытыми протоколами OPC UA и MTConnect, поэтому легко включаются в цифровой поток MES-систем, фиксируя данные о времени захвата, простоях и фактическом износе инструмента. Встроенные библиотеки ISO G- кода упрощают синхронизацию с уже существующими ЧПУ станками, а функции имитационного моделирования позволяют наладчику обкатить новую траекторию без физического столкновения с ограждением.

Экономический эффект

Повышение производительности

Согласно исследованию консалтинговой группы «Роботизация в металлообработке 2023», установка одного семиосевого манипулятора на линию порошковой резки повышает суточный выход деталей на 28 % при неизменной площади цеха. Причина в том, что робот делает подачу и съём без пауз, тогда как оператору требуется не менее 12 секунд на каждую заготовку весом 12-15 кг.

Снижение издержек

Экономия складывается не только из фондов оплаты труда, но и из уменьшения брака. Когда детали свариваются при фиксированном зазоре ±0,05 мм, остаточные напряжения после охлаждения равномерно распределяются, что сокращает процент исправительного наплавления с 4,3 % до 0,9 %. Дополнительно снижаются компенсационные выплаты по травматизму: термический ожог или травма от падения заготовки фактически исключены.

Критерии выбора

Грузоподъемность

Для штучных поковок массой до 50 кг достаточно стандартного шестикилограммовика с запасом по моменту на запястье 8-10 Н·м. При работе с матрицами штампов весом 400 кг уже требуется силовой манипулятор с шарнирным плечом и моментом 350-400 Н·м, иначе возрастёт дрейф траектории и износ мехатронного узла.

Радиус действия

Загружая детали в две установки, выбирают робот с радиусом не менее 1,8 м и возможностью монтажа на задвижном штативе. Это даёт гибкость при перестройке линии без капитального ремонта фундамента.

Тип привода

Сервоактуаторы переменного тока с абсолютными энкодерами избавляют от «домкрата» при запуске смены: запоминается последнее положение, и не требуется возвращаться в нулевую точку. Плавность хода повышает долговечность шариковинтовых пар на обслуживаемом станке, что подтверждено тестами SKF 2023 года.

Интеграция на предприятии

Безопасность и охрана труда

Все современные модели оснащаются функцией Power and Force Limiting. При контакте с человеком момент мгновенно сбрасывается до безопасных 150 Н·м, а скорость падает до 250 мм/с, что соответствует требованиям ISO 10218-1. Чтобы получить допуск Ростехнадзора, достаточно оградить рабочую зону сетчатым забором высотой 1,6 м и установить световую индикацию.

Подготовка персонала

Оператору ЧПУ достаточно пройти двухдневный курс переподготовки, чтобы уверенно пользоваться графическим teach-пультом. Для внедрения сложных траекторий рекомендовано обучение технолога вендором робота либо сертифицированными центрами при технических университетах. Среднее время окупаемости инвестиций по опыту предприятий Санкт-Петербургского кластера составляет 18-22 месяца.

Технико-экономическое сравнение

Ниже приведён обобщённый пример, иллюстрирующий влияние класса робота на основные показатели производства.

Перед таблицей стоит отметить, что цифры усреднены по данным открытых паспортов оборудования 2022-2023 годов и могут варьироваться в зависимости от конкретной конфигурации.

* ОЭП — общий эксплуатационный показатель, отражающий соотношение времени полезной работы к календарному.

Эти данные подтверждают, что при возрастании грузоподъёмности робот остаётся энергоэффективным, особенно если сравнивать с мостовыми кранами или позиционерами, требующими минимум 20 кВт непрерывной мощности.

Итоговые преимущества брендов

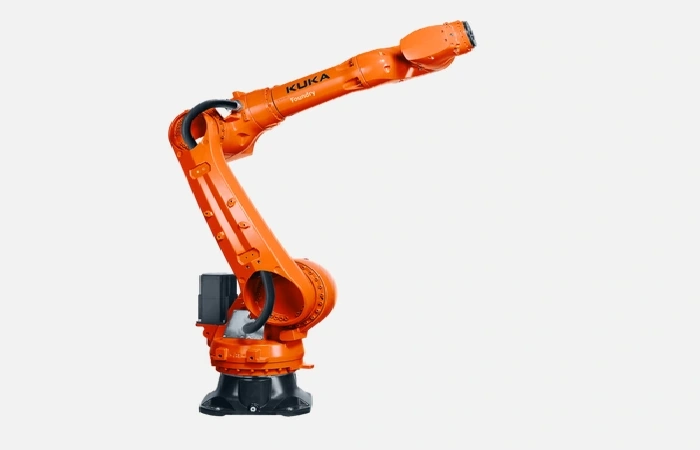

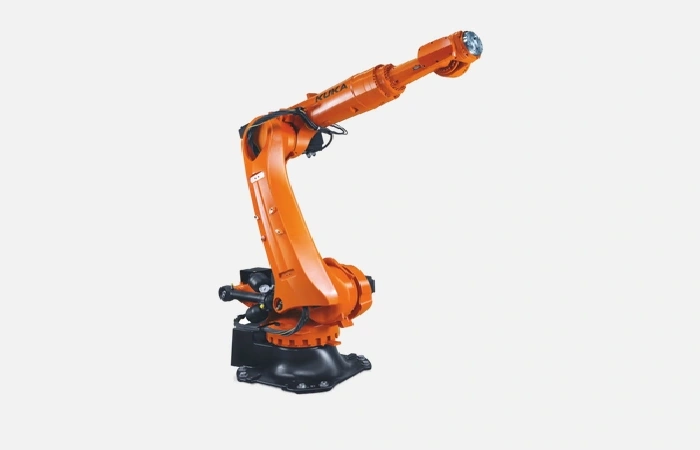

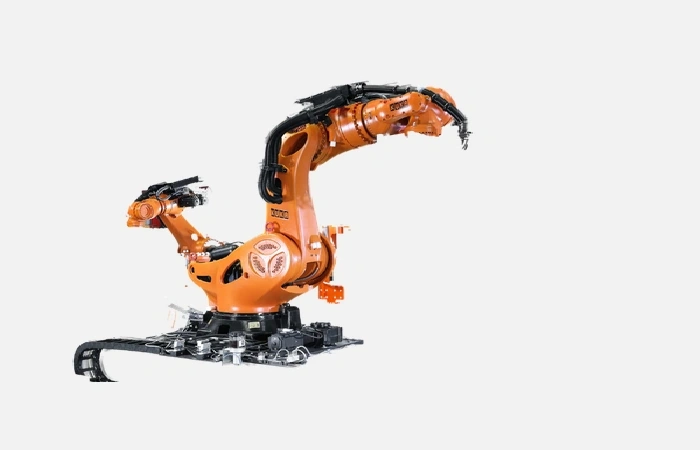

Большинство российских металлообрабатывающих предприятий выбирают роботов Fanuc, Yaskawa и KUKA благодаря высокой сервисной доступности и накопленному парку установленных машин. Fanuc традиционно лидирует по грузоподъёмности, что важно для тяжёлого машиностроения и судостроительных верфей. Yaskawa берет минимальной повторяемостью и скоростью, востребованными в серийном производстве автокомпонентов. KUKA привлекает универсальной кинематикой и максимально открытым ПО, что ценят интеграторы, собирающие гибкие линии для контрактной обработки. Именно эти преимущества определяют выбор: крупные заводы тяжелых корпусов инвестируют в Fanuc, средние серийники комплектуют участки Yaskawa, а проектно-ориентированные площадки с частой переналадкой чаще устанавливают KUKA.
