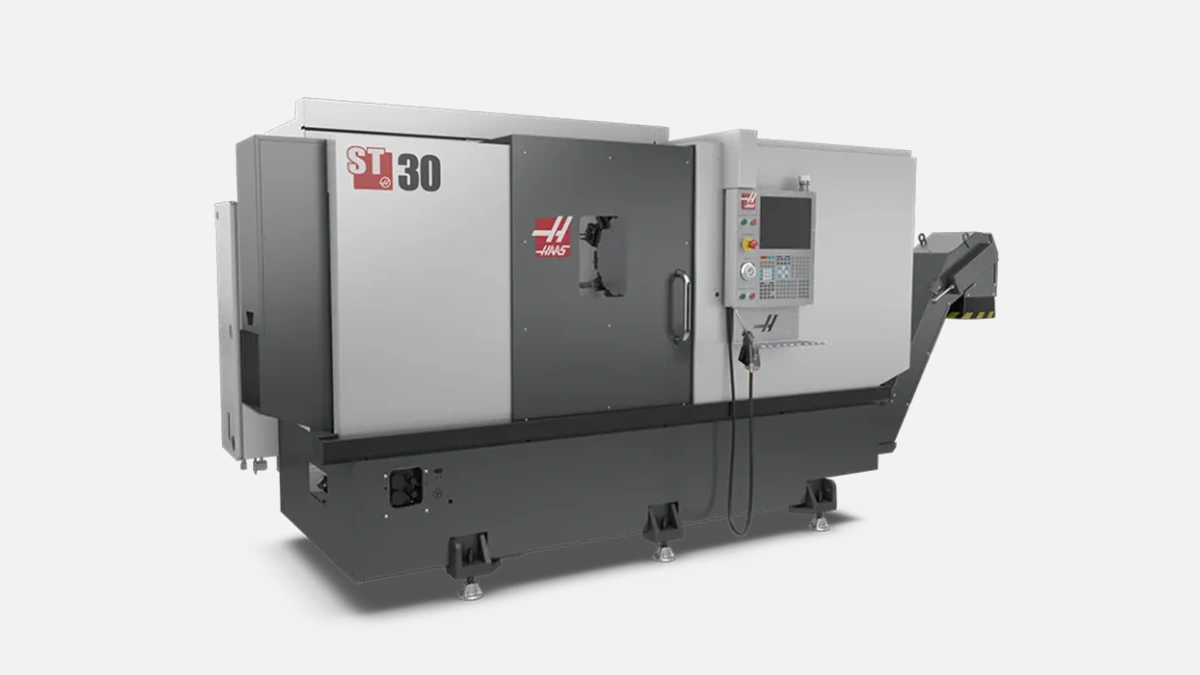

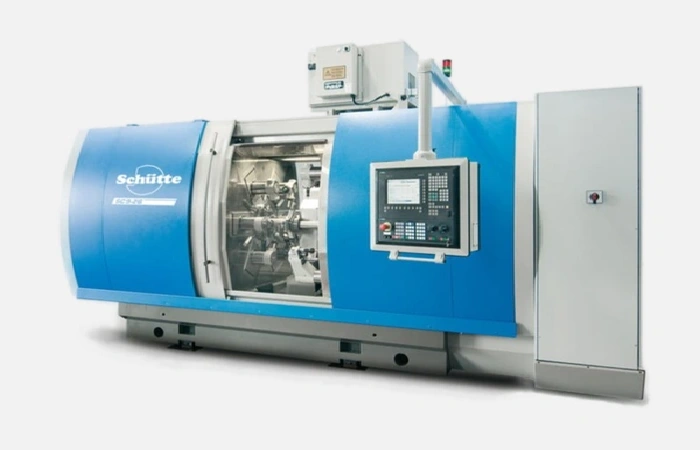

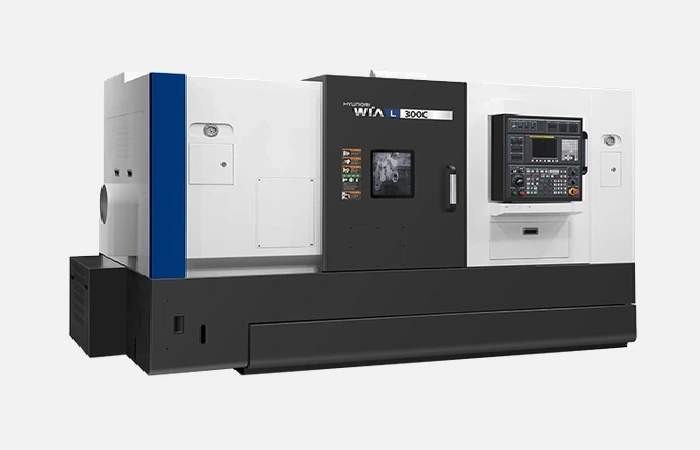

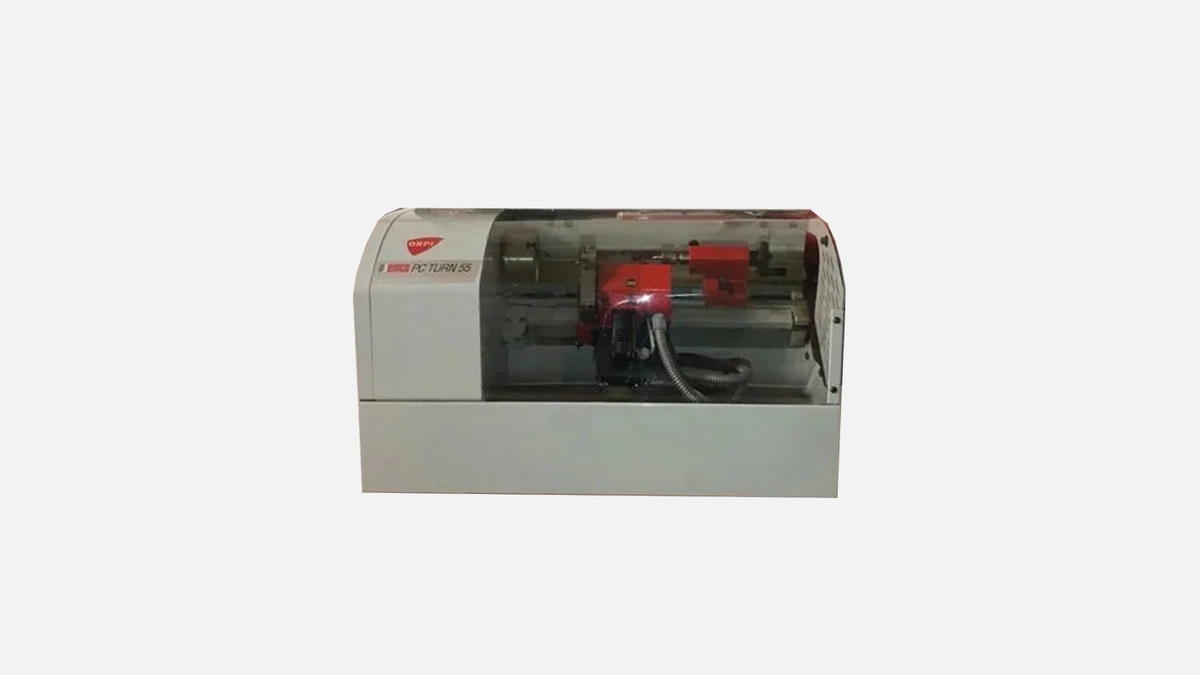

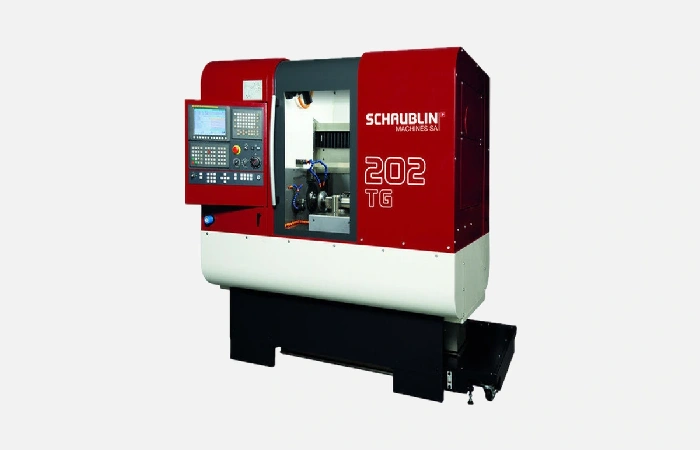

Токарные автоматы с ЧПУ

Назначение и возможности

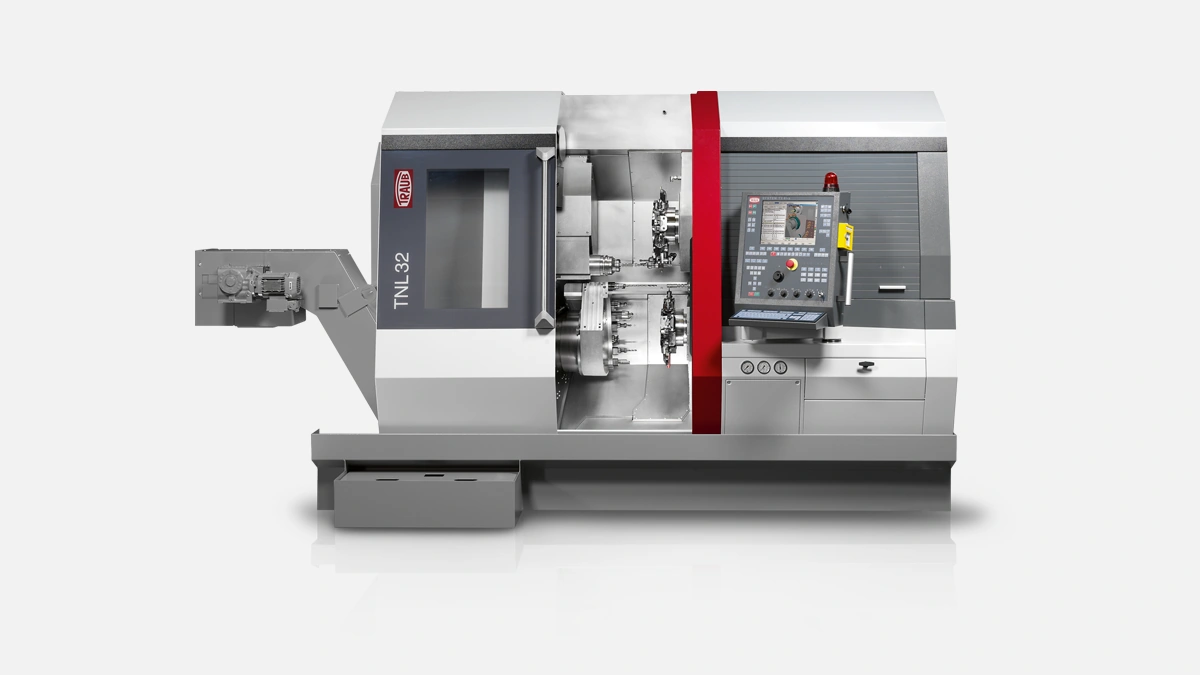

Токарные автоматы с ЧПУ предназначены для непрерывного изготовления прецизионных деталей из прутка или штучных заготовок. При правильной настройке они обеспечивают стабильную повторяемость размеров ±0,005 мм, что подтверждают стендовые испытания, опубликованные в каталоге INDEX Traub за 2023 год. Наличие нескольких управляемых осей, включая оси Y и С, а также противошпинделя делает возможной полную обработку детали за одну установку, исключая накопление погрешностей при перезажимах.

Ключевые узлы

Основная шпиндельная группа

Ведущий шпиндель комплектуется высокомоментным электродвигателем с плавным регулированием оборотов до 6000 об/мин, а у отдельных швейцарского типа моделей — до 10 000 об/мин. Встроенные в корпус термодатчики позволяют системе ЧПУ автоматически корректировать тепловое удлинение и сохранять геометрию, что особенно важно при обработке нержавеющих или жаропрочных сплавов.

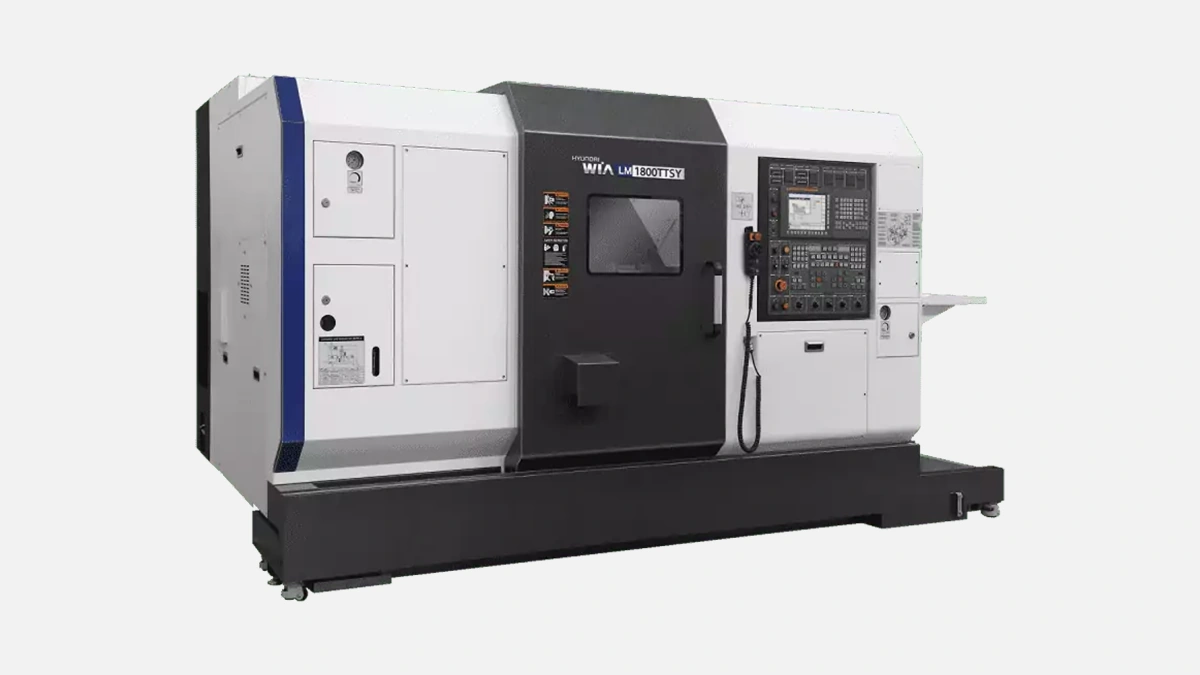

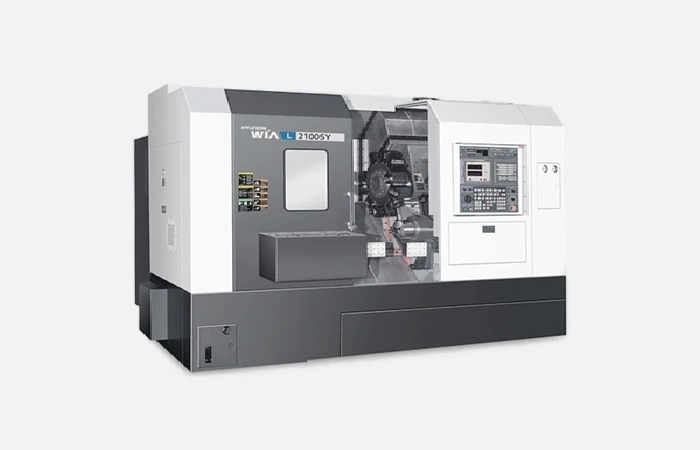

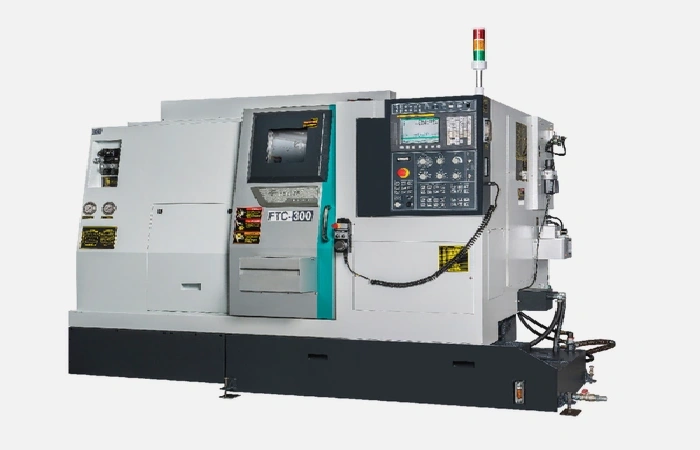

Противошпиндель и ось Y

Установка противошпинделя повышает производительность до 35 % за счёт параллельной обработки второй стороны детали. Дополнительная ось Y увеличивает количество возможных плоскостей резания и даёт возможность сверлить, фрезеровать и нарезать резьбу без перестановки детали, что подтверждается практическими тестами, опубликованными компанией Citizen Machinery.

Система смены инструмента

Автоматический револьвер или быстросменная кассета на 8–24 позиций минимизирует непроизводительное время. По результатам сравнительных испытаний DMG Mori, разогнанная смена инструмента сокращает холостой ход в среднем на 2,5 с на каждую операцию, что при серийном выпуске в 1000 штук экономит до 40 мин чистого машинного времени.

Параметры выбора

Диаметр прутка

Критичным параметром остаётся максимальный диаметр подаваемого прутка. Большинство популярных моделей работают в диапазоне 12–38 мм, однако свежая линейка STAR SR-38 рассчитана на обработку до 42 мм без потери точности. При выборе стоит сопоставить диаметр с номенклатурой деталей, так как слишком крупный зазор в направляющих снижает жёсткость при мелкой обработке.

Мощность привода

Собственный крутящий момент шпинделя должен превышать расчётную нагрузку на 20–30 % для исключения остановки резца на резких прорывах стружки. Для резания титановых сплавов практики рекомендуют мощность не ниже 11 кВт на главном шпинделе и 7,5 кВт на вспомогательном.

Система ЧПУ

Наиболее распространены Fanuc 32i, Siemens Sinumerik One и Mitsubishi M800. При выборе обращают внимание на объём оперативной памяти, количество управляемых каналов и функции динамической компенсации вибраций. Программный пакет ShopTurn, например, позволяет оператору визуально проверять траекторию до старта цикла в реальном времени, снижая риск столкновений.

Производственный эффект

Исследование, проведённое Национальным исследовательским университетом «МИСиС» совместно с пятиосевым центром Citizen в 2022 году, показало, что переход с традиционного токарного процесса на автомат с противошпинделем и барфидером повышает общую выработку участка на 28 % при неизменном штате операторов. Дополнительной экономией становится отказ от вспомогательных приспособлений, таких как делительные приспособления и поворотные столы, ранее применявшиеся для последующих операций.

Интеграция с автоматикой

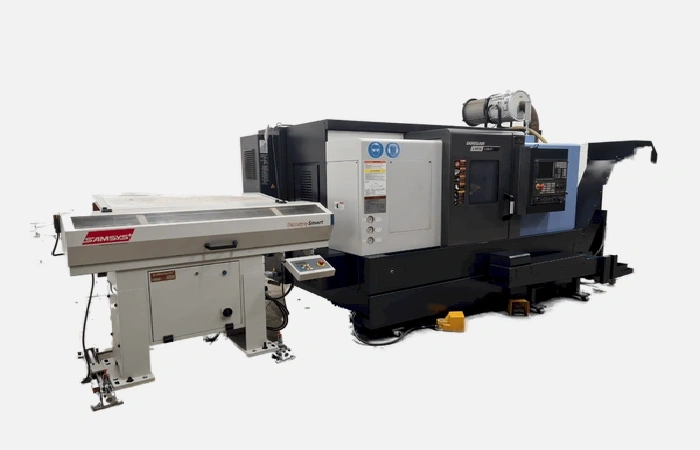

Интеграция с барфидером
Использование автоматической подачи прутка исключает необходимость ручной загрузки каждые 2–3 мин и позволяет запускать станок в ночную смену без персонала. Современные барфидеры оснащаются датчиками окончания материала, которые отправляют уведомление в ERP-систему.

Интеграция с роботукладчиком
Для штучных заготовок актуально применение антропоморфного робота. По отчёту KUKA, совмещённая ячейка «автомат + робот» окупается за 18 месяцев при годовом объёме 120 000 деталей, так как робот снимает готовую деталь и монтирует новую заготовку за 12 секунд.

Экономика владения

Полная стоимость владения складывается из цены станка, затрат на инструмент, энергии и ТО. Согласно методике Boston Consulting Group, доля расходного инструмента в слесарно-токарном участке достигает 17 % от года. Токарный автомат с динамической адаптацией подачи стружки снижает износ пластин на 15 %, что даёт прямую экономию.

Ниже сведены основные статьи затрат и типовая экономия после внедрения токарного автомата:

Как видно из таблицы, ключевым драйвером остаётся уменьшение операционного персонала и снижение брака. Эти факторы важнее скидочной цены станка при расчёте срока окупаемости, который у серийных производителей редко превышает два года.

Критерии обслуживания

Станки комплектуются центральной системой смазки и датчиками контроля вибраций. Ежедневная профилактика занимает около 10 мин, при этом ежеквартальное плановое ТО проводится силами одного сервис-инженера. Продленный пакет гарантии на 36 месяцев сохраняет остаточную стоимость оборудования выше рынка на 10–12 %, что подтверждают данные аукциона Surplex за 2023 год.

Качество и цифровизация

Подключение по OPC UA даёт доступ к цифровому двойнику станка. Система мониторинга анализирует фактическую нагрузку шпинделя и рекомендует корректировать подачу перед износом инструмента, предотвращая незапланированные остановы. На заводе «КАМАЗ» такой подход сократил внеплановые простои на 22 % за полгода эксплуатации.

Продуктивность и точность

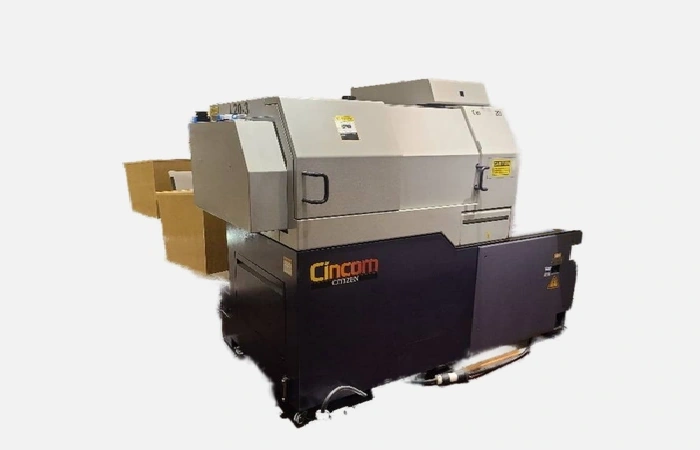

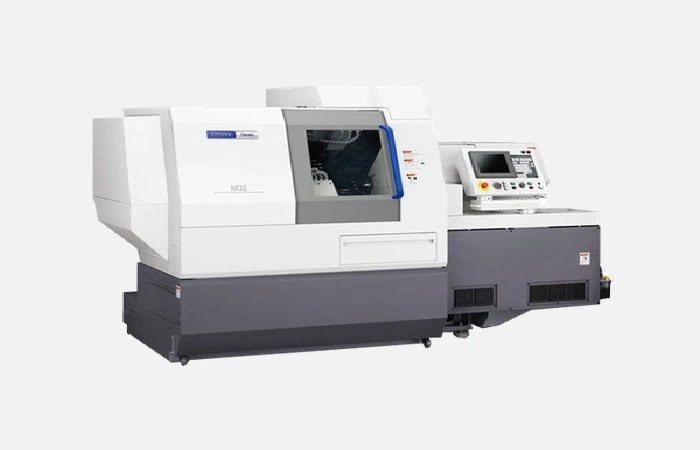

Верхний предел производительности упирается в скорость быстрой подачи — у большинства моделей 24–36 м/мин, но новейший Cincom L20X-II доходит до 45 м/мин благодаря линейным сервомоторам. Системы активного гашения вибраций снижают шероховатость поверхности до Ra 0,4 мкм без дополнительного шлифования, о чём компания Star Micronics публиковала пресс-релиз в апреле 2023 года.

Заключение о бренде

Брендовые токарные автоматы с ЧПУ выделяются сочетанием долговечности литой станины, продвинутого ПО и широкой сети сервисных центров. Такое сочетание сокращает риск внепланового простоя, поэтому их выбирают предприятия с непрерывными контрактами — автомобильные конвейеры, производители гидравлической арматуры и медицинские фабрики имплантов, где каждый час простоя выражается в десятках тысяч рублей упущенной прибыли.
