Трубогибы

Принцип гибки труб

Металлическая труба при гибке подвергается сочетанию растягивающих и сжимающих напряжений. Станок сжимает наружный радиус, одновременно поддерживая внутренний, тем самым исключая смятие стенок и потерю сечения. Большинство промышленных трубогибов работают по методу холодной гибки без предварительного подогрева, что сохраняет механические свойства сплава и исключает дополнительный отпуск.

Ключевые типы

Современный рынок предлагает четыре инженерно оправданных класса трубогибочного оборудования, каждый из которых решает конкретные задачи металлообработчика.

Ручные модели

Ручные трубогибы незаменимы при мелкосерийных работах на монтаже и в ремонтных мастерских. Привод – мышечная сила оператора, передаваемая через рычажную систему, поэтому показатели точности зависят от опыта рабочего. Ограничение по диаметру обычно не превышает 32 мм для стальных труб и 40 мм для мягких сплавов. Преимущество таких станков – абсолютная автономность от электропитания и минимальные затраты при запуске.

Гидравлические решения

В гидравлических установках усилие до инструмента передаёт поршень масляного цилиндра, что обеспечивает стабильную нагрузку по всей дуге гиба. Станки легко работают с диаметром до 114 мм и стенкой 6–10 мм, сохраняя овализацию в пределах 3 %. Именно поэтому их активно применяют в изготовлении технологических трубопроводов, поручней и рам силовых конструкций. Интеграция датчиков давления позволяет задавать усилие с погрешностью менее 5 бар, что снижает риск трещинообразования на высокопрочных сталях.

Электромеханические станки

Валы таких трубогибов вращаются серводвигателями, которые поддерживают любую требуемую скорость в диапазоне 1–20 об/мин. Отсутствие гидравлики уменьшает расходы на обслуживание, а высокоразрешающие энкодеры гарантируют повторяемость угла до ±0,1°. Дополнительной опцией часто выступает педальный реверс, ускоряющий переналадку партии. Электромеханическая схема особенно востребована в мебельном и рекламном секторе, где важна скорость перенастройки под различные радиусы.

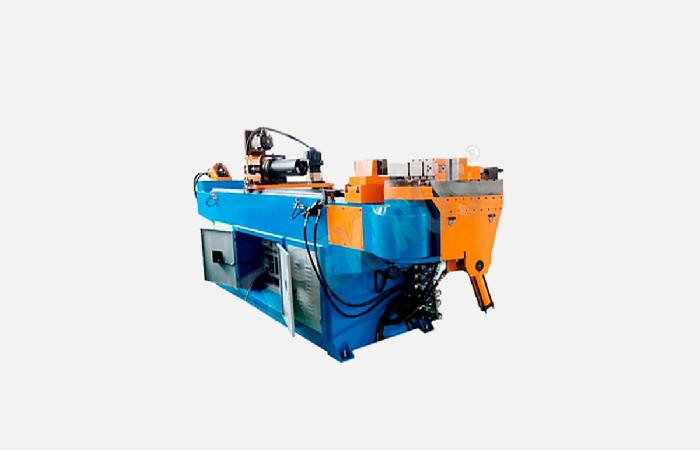

Дорновая технология

Для стенок тонкостенных труб критично недопустить морщин на внутреннем радиусе. Этого добиваются дорном – вытянутой оправкой, которая поддерживает трубу изнутри по всей зоне пластической деформации. Дорновые трубогибы обрабатывают цветные сплавы с толщиной стенки от 0,8 мм без эффектов гофрирования даже при угле 180°. Подобное оборудование по-прежнему является обязательным звеном в производстве автомобильных выпускных систем и теплообменников.

Критерии выбора

Основные технические параметры нужно сравнивать ещё на этапе спецификации, чтобы избежать скрытых издержек при эксплуатации. Ниже перечислены факторы, которые обычно проверяют главные инженеры перед утверждением закупки.

Перед анализируемым списком важно уточнить, что характеристики не равнозначны по весу – для линии серийного гиба приоритетны скоростные показатели, а на проектно-экспериментальном участке — универсальность.

• Диапазон наружных диаметров
• Максимальная толщина стенки при заданном радиусе
• Погрешность повторяемости угла
• Мощность привода и энергопотребление
• Формат памяти ЧПУ и объём сохраняемых программ
• Время цикла на угол 90°
• Требуемая квалификация оператора

После свода параметров рекомендуется провести тестовую гибку на заводе-поставщике для подтверждения паспортных данных. Полученные образцы дают объективное представление о качестве поверхности и величине возвратного пружинирования.

Экономика внедрения

Отдача от приобретения промышленного трубогиба лучше всего видна через сквозную себестоимость метра гиба. В производственных отчётах компаний, перешедших с резки и сварки сегментов к гибке цельной трубы, себестоимость узла падает в среднем на 18–25 %. Сокращаются швы, значит уменьшается не только расход электродов, но и время неремонтного простоя в эксплуатации. Стандартный срок окупаемости гидравлической машины среднего класса при двухсменном графике равен 11–14 месяцев, что подтверждают расчёты Российского союза поставщиков нефтегазового оборудования за 2023 год.

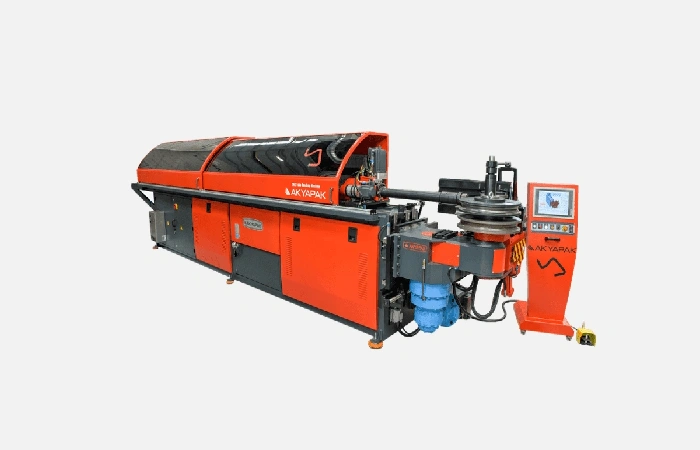

Интеграция ЧПУ

Автоматическое программирование траектории гиба устраняет человеческий фактор и ускоряет запуск новой партии. Интерфейсы современных контроллеров поддерживают импорт STEP и IGES, позволяя инженеру сразу загружать геометрию из CAD. Доверенные пользователи подтверждают, что переналадка с одной детали на другую занимает менее 5 минут без ручной корректировки координат. При серийном производстве это экономит до 2 часов сменного времени ежедневно.

До и после программируемой операции данные о крутящем моменте и усилии подаются в облачную MES систему. Подробная статистика помогает прогнозировать ресурс гибочного инструмента, что снижает внеплановые остановы минимум на 12 %.

Обслуживание и безопасность

Регламент ТО состоит из ежедневной визуальной проверки направляющих, еженедельной подтяжки резьбовых соединений и замены масла каждые 2000 моточасов для гидравлических версий. Важно помнить, что правильная смазка дорна уменьшает трение и повышает чистоту внутренней поверхности трубы, что особенно актуально для пищевых и фармацевтических линий.

Безопасность оператора обеспечивается блокировкой пуска при открытой защитной кромке, аварийной педалью и системой фотоэлементов. Ведомственные инструкции Росстандарта определяют минимальное расстояние от зоны гиба до поста управления — не менее 600 мм. Компаниям, наращивающим парк станков, стоит рассмотреть единый стандартизованный набор СИЗ и тренинг операторов раз в полгода.
