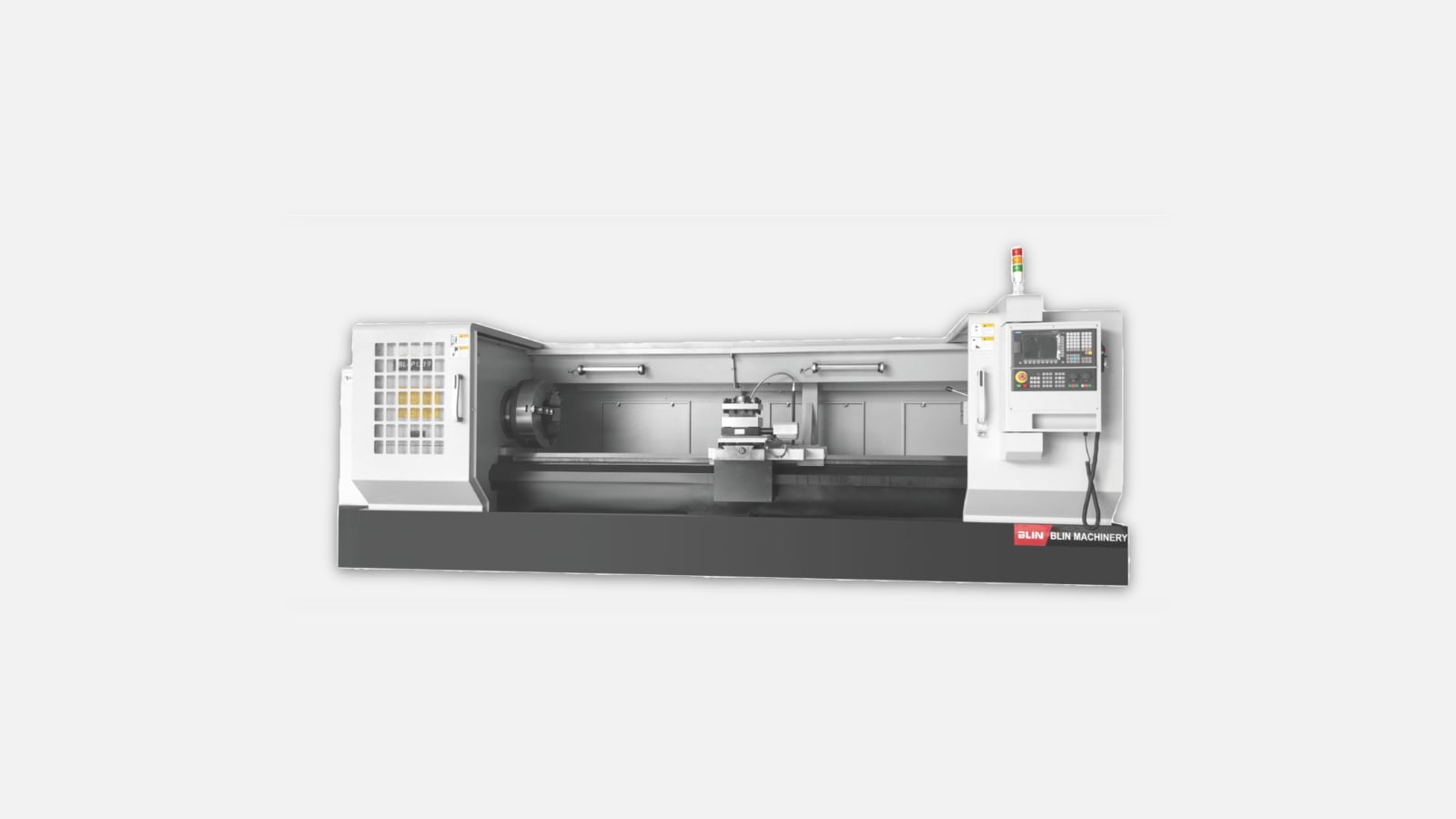

Токарный трубонарезной станок стандартной серии QK
Стандартая серия BL-QK1313, BL-QK1319, BL-QK1322, BL-QK1325, BL-QK1327A.
Токарный трубонарезной станок тяжелой серии QK BLIN
Тяжелая серия с ЧПУ. Модели: BL-QK1327B, BL-QK1332, BL-QK1338, BL-QK1343, BL-QK1350, BL-QK1363.
Трубонарезной станок прекращает ручную возню с лерками и кулачковыми токарными патронами на тех участках, где резьба на трубе — это не эпизод, а ежедневная операция. Оборудование формирует наружную или внутреннюю резьбу за один-два прохода, держит поле допуска без перенастроек и избавляет монтажников от подгонки деталей на объекте. В результате сокращается время сборки трубопроводов, а потери на браке уменьшаются до статистических погрешностей.
Даже компактные модели повторяют архитектуру тяжелого токарного станка — это гарант стабильности при высоком крутящем моменте. Основные элементы:
Подобная компоновка служит основой как для механических, так и для версий с ЧПУ, отличающихся приводами по осям X / Z и оптическими линейками разрешением 0,001 мм.
Российский машиностроительный и нефтегазовый ГОСТ-пакет содержит десятки стандартов на трубную резьбу, и станок должен закрывать минимум четыре позиции. Практика показала, что востребованными остаются:
Блок управления ЧПУ обычно хранит макросы под каждый профиль, что исключает ошибки оператора при вводе шага и глубины.
При подборе модели правильнее отталкиваться не только от максимального диаметра трубы. Важно проанализировать режим работы участка и физические свойства материала. Далее перечислены параметры, делающие покупку осмысленной.
Перед списком стоит уточнить, что даже в одном цехе на нарезку резьбы могут влиять два десятка факторов. Тем не менее практики называют пять ключевых характеристик, способных увеличить реальную производительность.
• Сквозной проход шпинделя — если отверстие на 20 % шире максимального наружного Ø трубы, перестановка кулачков сохранится в пределах двух минут.
• Крутящий момент на низких оборотах — значение выше 2500 Н·м позволяет резать R 3/4″ на углеродистой стали без снижения подачи.
• Жесткость суппорта — литая плита толщиной 45 мм и ШВП 40 × 10 держат точность при серийной обработке обсадных труб.
• Датчики линейного положения — стеклянные линейки повышают повторяемость посадки на 15 %.
• Программы аварийной остановки — функция особенно важна при резьбе на тонкостенных алюминиевых трубах, где сквозной прорыв проходит мгновенно.
Наличие перечисленных пунктов упрощает интеграцию станка в существующий поток и сокращает время пуска-наладки.
Классический токарный универсал нарежет ту же резьбу, но проиграет по экономике. Узкоспециализированный трубонарезной станок имеет двукратный запас по тяговому моменту на шпинделе и жесткий патрон с самоблокировкой, поэтому позволяет выполнять черновой и чистовой проход одной державкой. Это снижает износ пластин и кратно ускоряет смену номенклатуры.
Автоматизация выходит на первый план, когда на участке стоит задача выпускать 400-600 соединений за смену. ЧПУ решает три проблемы сразу. Во-первых, газовая труба Ø114 × 6,0 и обсадная Ø168 × 10,5 требуют разных подач — программа меняет их без вмешательства оператора. Во-вторых, коррекция износа вставляется прямо в циклический макрос, исключая недоглубину. В-третьих, векторная синхронизация подачи и оборотов убирает эллипсность резьбовых витков, что уменьшает увод резцедержателя на последующих операциях.
Переход с универсального токарного на трубонарезной ЧПУ-станок в среднем сокращает трудоёмкость соединения NKT-73 с 4,5 до 1,8 человеко-минут. При полной загрузке это высвобождает до 1100 часов в год. По расчётам НИИ Тяжёлого Машиностроения показатель самоокупаемости оборудования с ценником 7-8 млн ₽ держится в диапазоне 14-18 месяцев на сервисно-ремонтных предприятиях и менее 12 месяцев на магистральных трубных базах.
Нарезание глубоких профилей на прочных сталях возможна только твердосплавными пластинами класса K15 – K20 с PVD-покрытием TiAlN, выдерживающим кратковременный перегрев до 900 °C. Исключение составляют полигонообразные профили на алюминиевых трубах — здесь выгоднее монолитные HSS-резцы с отрицательным задним углом, которые гарантируют чистый скол без задиров.
Прежде чем окончательно определиться с моделью, полезно сравнить реальные паспортные данные нескольких популярных модификаций. В таблице представлены усреднённые параметры станков грузоподъёмностью до 6 тонн, соответствующих ГОСТ 24705-2004.
| Показатель | Минимум | Среднее значение | Максимум |
|---|---|---|---|
| Диаметр сквозного отверстия, мм | 50 | 180 | 410 |
| Мощность главного привода, кВт | 7,5 | 15 | 55 |
| Крутящий момент, Н·м | 800 | 2500 | 7200 |
| Диапазон подач, мм/об | 0,05 | 0,25 | 0,8 |
| Точность шага, % от S | ±5 | ±2 | ±1 |
Представленные цифры показывают, что даже «средний» класс оборудования перекрывает потребности большинства сервисных баз нефтегазового сектора. Выход на максимальные значения оправдан тогда, когда предприятие работает с тяжёлыми обсадными и бурильными колоннами диаметром свыше 300 мм.
Успешная работа станка зависит не только от железа, но и от регулярного обслуживания. Опыт эксплуатации показывает, что ежесменная очистка картриджных фильтров СОЖ продлевает жизнь насосу на 20 %. Раз в полгода необходимо проверять подшипники шпинделя вибродиагностикой — раннее выявление микропиттинга обходится дешевле полной замены вала. Также важно контролировать натяг ремённой передачи, так как при обрыве ремня обороты шпинделя снижаются скачкообразно и профиль резьбы выходит из допуска.
Спрос смещается в сторону станков с увеличенным проходным шпинделем 300 + мм и модулем удалённого мониторинга. Цифровой двойник оборудования передаёт на облачный сервер данные о нагрузке и температуре, а предиктивная аналитика прогнозирует износ резца. В результате обслуживающему персоналу не приходится останавливать линию «на всякий случай» — простой сокращается до плановых пауз.
