Вертикально-фрезерные станки по металлу

Роль категории

Вертикально-фрезерные станки по металлу остаются опорой современной механической обработки, когда требуется гибкая и в то же время высокоточная фрезеровка деталей из конструкционных и жаропрочных сплавов. От расположения шпинделя строго по вертикали зависит удобство подвода режущего инструмента, снижение времени переналадки и качественная обработка плоскостей, карманов и контуров. По данным ежегодного отчёта Gardner Business Media «World Machine-Tool Survey 2023», вертикальные фрезеры составляют более 42 % мирового парка металлорежущих центров, что подтверждает их универсальность и высокую окупаемость в условиях российских машиностроительных и инструментальных производств.

Конструктивная база

Точность и стабильность станка во многом определяются его литой станиной. Большинство отечественных и импортных моделей отливаются из низколегированного чугуна GG-25 и подвергаются возрастному искусственному старению, что снижает внутренние напряжения и вибрации. Дополнительно инженеры усиливают колонну рёбрами жёсткости, а направляющие осей X / Y шлифуют до шероховатости Ra 0,8 мкм. Такой подход гарантирует среднеквадратическое отклонение по прямолинейности не хуже 0,01 мм на 300 мм хода.

Шпиндельный узел большинства текущих серий опирается на прецизионные подшипники P4 класса, а корпус шпинделя охлаждается масляным термостабилизатором. Подобная компоновка обеспечивает стабильную температуру до ±1 °C при длительной работе, что особенно важно при обработке авиационных алюминиевых сплавов АД35 и В95, чувствительных к тепловому выводу.

Классификация моделей

Внутри категории сконцентрированы три основные группы, отличающиеся уровнем автоматизации и назначением. Перед перечислением важно подчеркнуть, что каждая из них закрывает конкретные производственные задачи от мелкосерийного до крупносерийного изготовления компонентов.

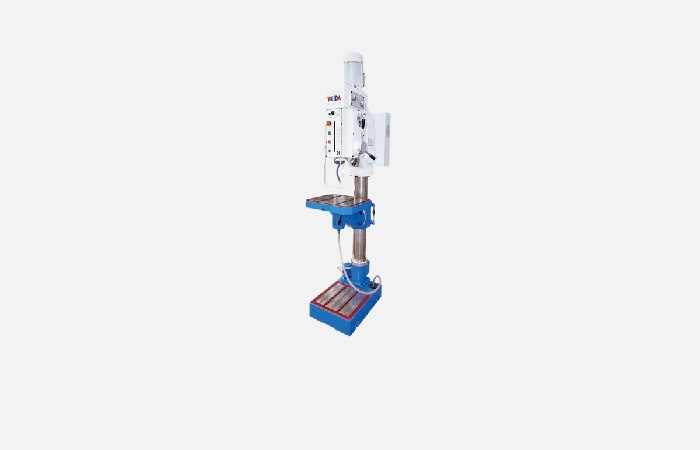

• Классические консольные. Модели с ручной подачей или механизированными винтами. Их внедряют в ремонтных цехах, где требуется быстрый доступ к рабочей зоне и минимальные затраты на обслуживание.

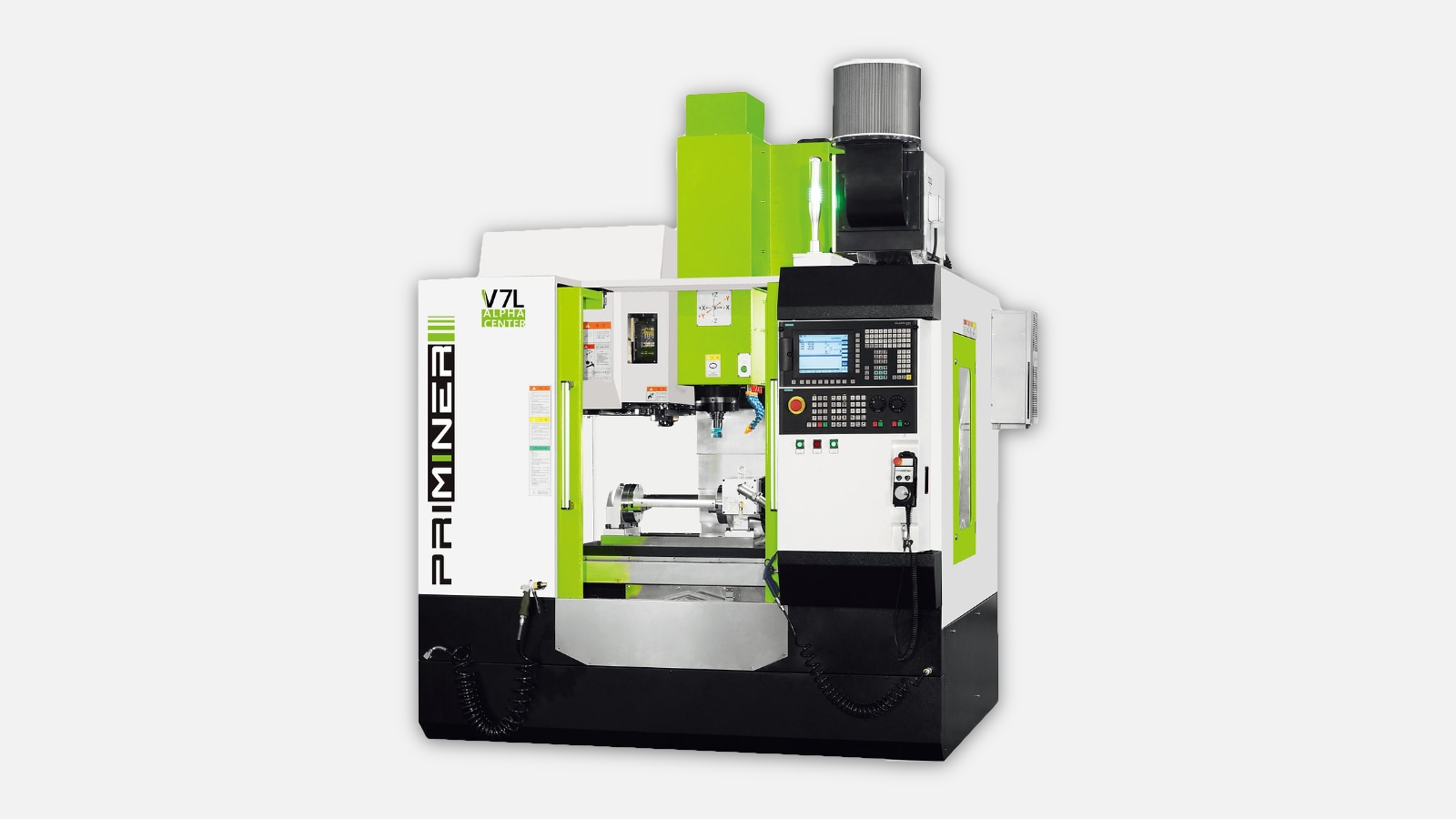

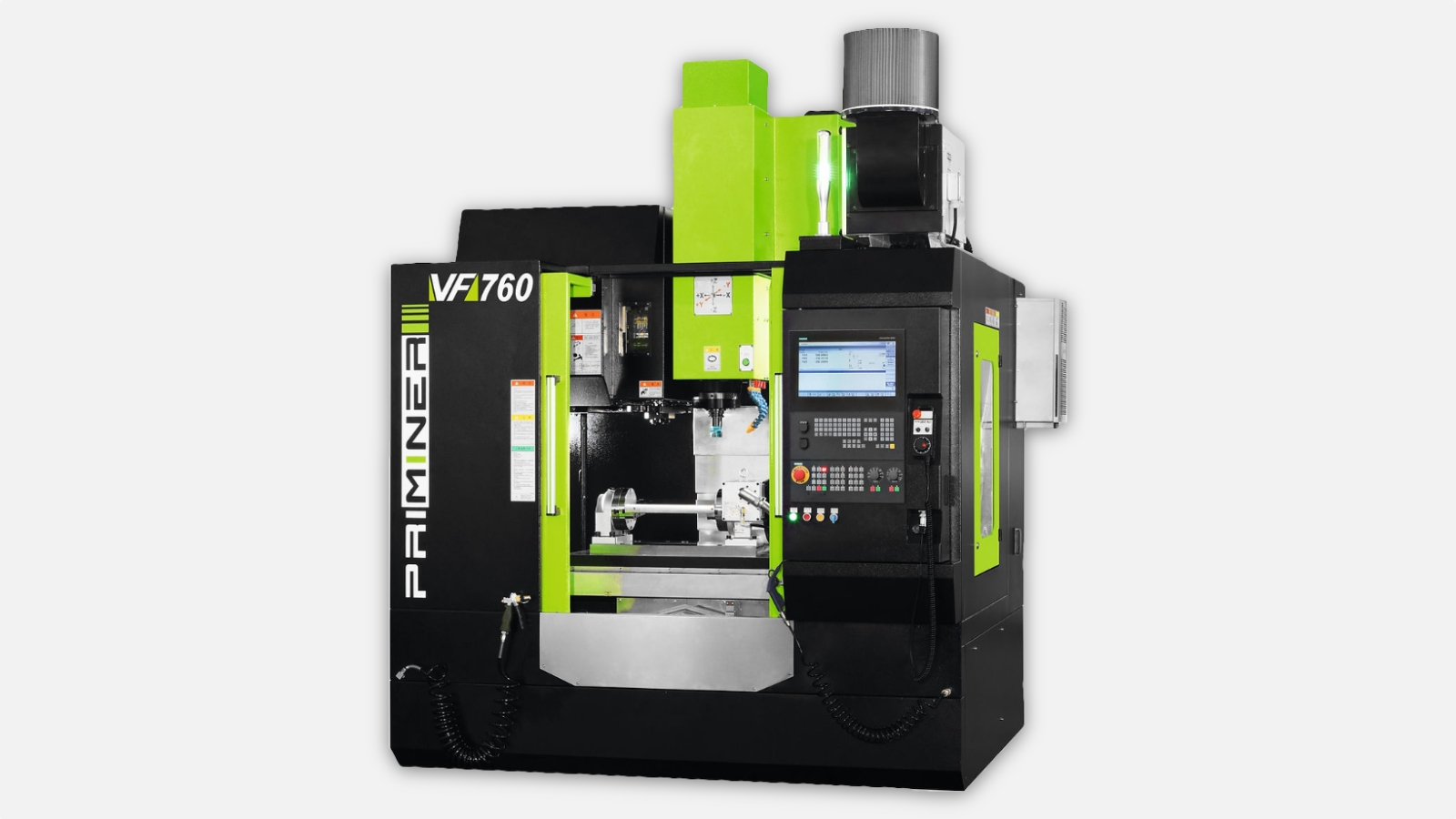

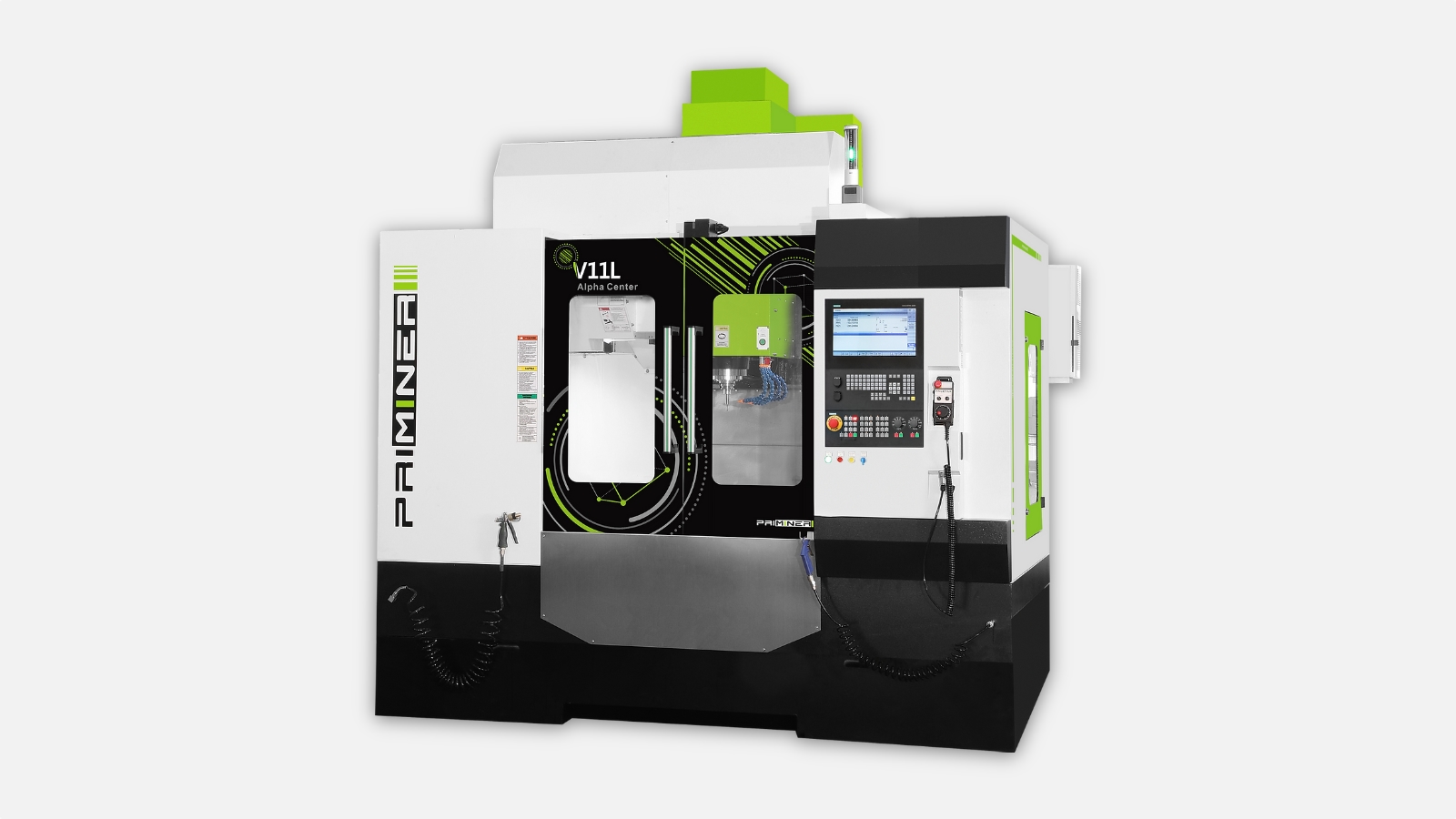

• Обрабатывающие центры VMC. Здесь используются трёх- или пятиосевые ЧПУ с линейными направляющими или призматическими «ласточками». Такие станки развивают подачу до 36 м/мин, а ускоренное перемещение превышает 48 м/мин.

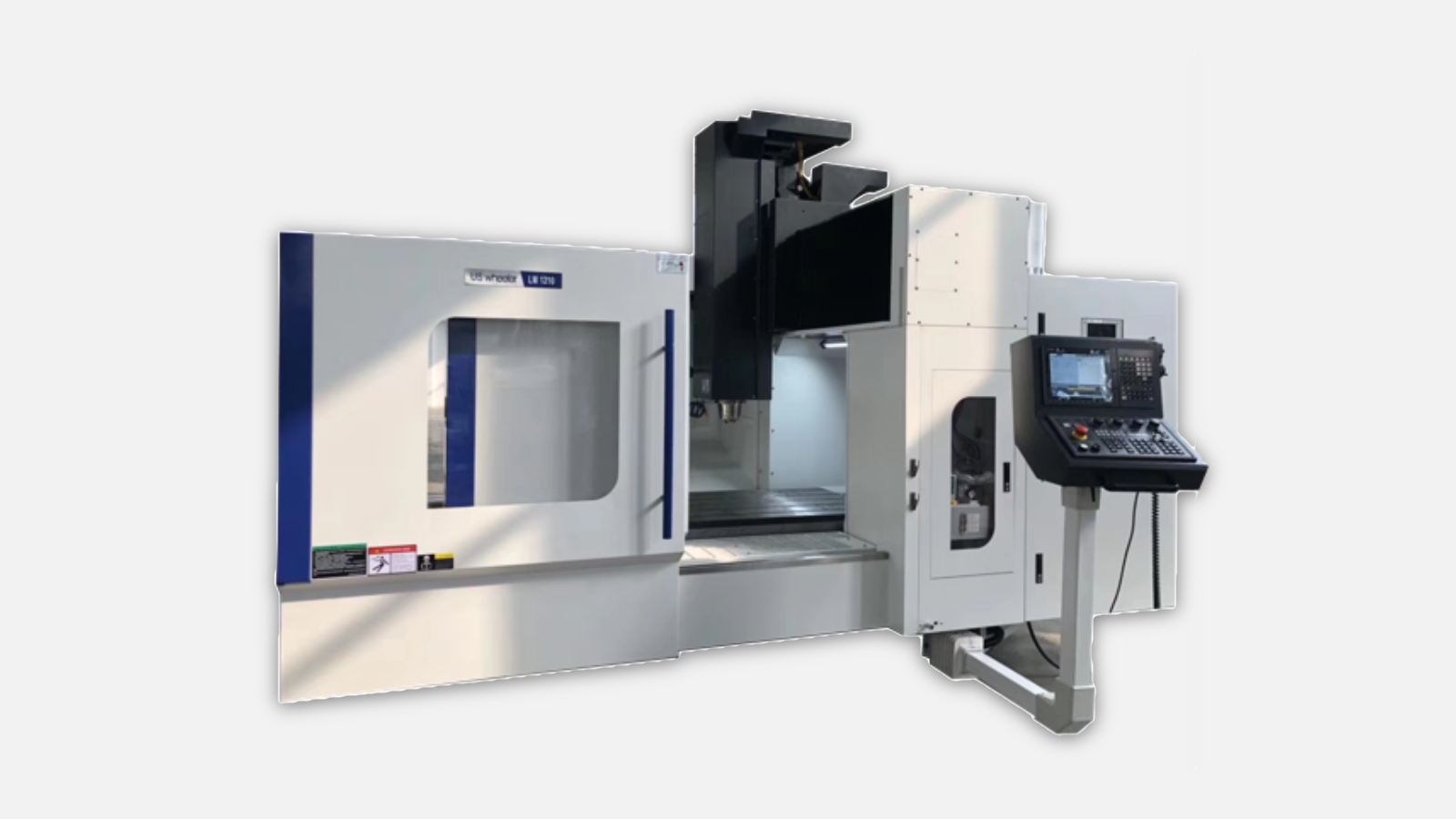

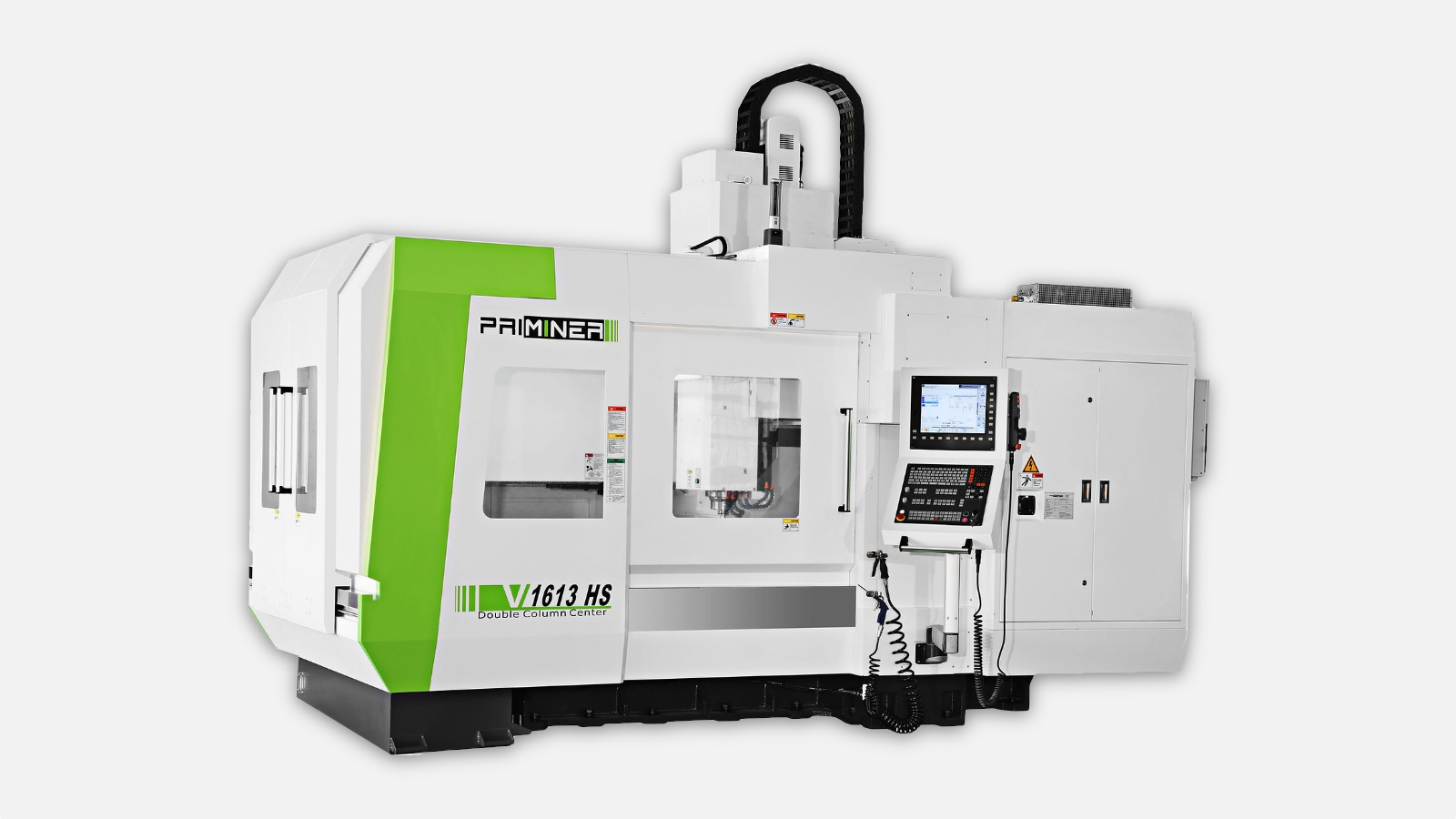

• Высокоскоростные портальные. Разрабатывались для обработки графитовых электродов и тонкостенных алюминиевых панелей. Оснащаются шпиндельными моторами 18 000–30 000 об/мин и торцевыми ускорителями чип-эвакуации.

Каждая разновидность доступна в диапазоне столов от 500×300 до 6 000×3 000 мм, что позволяет выбирать оборудование под детали пресс-форм, корпусной оснастки и габаритных сварных рам.

Технологические опции

Покупателю важно понимать, как дополнительные опции снижают долю брака и расширяют спектр операций. Перед выработкой требований служба главного технолога должна оценить особенности собственного техпроцесса, а затем скоррелировать их с перечнем доступных модулей.

Пример технологических дополнений:

– Автоматический сменщик 24–60 инструментов увеличивает коэффициент загрузки шпинделя до 85 %.
– Система ЧПУ с функцией RTCP удерживает ориентацию инструмента при работе на поворотных столах.
– Лазерный пробник длины уменьшают время установления ноля по Z с 3 мин до 40 с.
– Охлаждение эмульсией через шпиндель повышает стойкость твёрдосплавных фрез в среднем на 25 %, что подтверждает аналитика Sandvik Coromant «Metalcutting Efficiency 2022».
– Устройство подавления вибраций Active Damping сокращает шероховатость поверхности до Ra 0,4 мкм при черновой подаче.

Дополнения интегрируются модульно, поэтому предприятие может поэтапно увеличивать функционал без полной остановки производства.

Критерии выбора

Перед покупкой вертикально-фрезерного станка отдел главного механика фиксирует семь параметров, влияющих на экономику всего проекта. Ниже приведён список, однако следует подчеркнуть, что эффективность достигается именно комплексной оценкой, а не упором на одну характеристику.

1. Рабочий ход и грузоподъёмность стола
2. Мощность шпиндельного привода и диапазон оборотов
3. Класс точности по ISO 230-2
4. Жесткость и тип направляющих
5. Интерфейс станочной ЧПУ, совместимость с CAM-ПО
6. Интенсивность удаления стружки, тип системы охлаждения
7. Стоимость владения, включающая сервис и доступность запчастей

После сводного анализа параметров технический совет предприятия формирует техзадание для тендерной закупки.

Сравнение характеристик

Следующая таблица иллюстрирует, как три типовые модели – консольная, VMC и портальная – различаются по ключевым метрикам. Перед таблицей уместно заметить, что приведённые значения усреднены на основе паспортов наиболее популярных на российском рынке серий 2022–2024 годов.

Как видно, повышение массы и мощности сопровождается ростом точности и производительности, что оправдано при серийном производстве деталей с высокой добавленной стоимостью.

Эксплуатационные аспекты

Правильная эксплуатация вертикально-фрезерного оборудования снижает простои и продлевает ресурс узлов. Перед внедрением важно обучить операторов принципам динамической компенсации люфта и основам вибродиагностики шпинделей. Внедрение регламентного контроля по методике MTBF (Mean Time Between Failures) помогает прогнозировать замену крепёжных ремней и линейных направляющих, сводя незапланированные остановки к минимуму.

Дополнительно стоит внедрить систему централизации смазки, поскольку несвоевременная подача масла в зоны контактных пар увеличивает износ направляющих на 0,002 мм в год. Для крупноузловой сборки или фрезеровки жаропрочных сталей специалисты рекомендуют ежедневно анализировать концентрацию охлаждающей эмульсии рефрактометром и поддерживать диапазон 6–8 %. Это снижает коррозионный износ стола и шпинделя до статистически незначимого уровня.

Итоговое резюме

Вертикально-фрезерные станки по металлу остаются оптимальным выбором для предприятий, которые стремятся объединить высокую точность, гибкость переналадки и умеренную стоимость владения. Современные литые станины, термостабилизированные шпиндели и модульные системы ЧПУ гарантируют воспроизводимость размеров деталей в пределах ±0,008 мм при двухсменной загрузке. Дополнительные опции вроде автоматического сменщика инструмента и охлаждения через шпиндель позволяют поднять коэффициент технического использования на 10–15 % без капитальных затрат.
