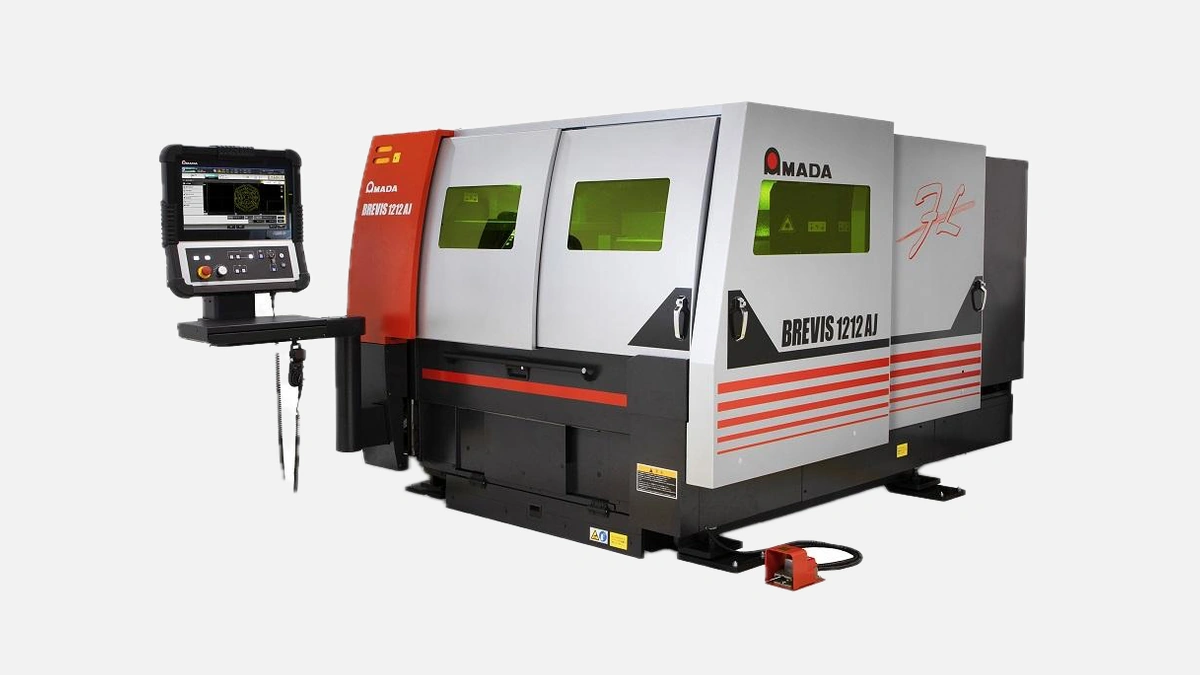

Компактный волоконный лазер AMADA BREVIS 1212 AJ для высокоточной резки металла. Эффективность и универсальность в малом форм-факторе.
На российском рынке профессионального листового раскроя остро стоит вопрос рационального использования площади цеха. По данным каталога AMADA 2023 года, BREVIS 1212 AJ занимает всего 2,9 × 2,7 м, то есть меньше парковочного места для легкового автомобиля. При этом он выполняет раскрой со скоростью позиционирования 120 м/мин, что позволяет малым и средним предприятиям получать производительность, характерную для полноразмерных систем формата 3 × 1,5 м.
Сердцем установки служит фирменный волоконный модуль серии AJ мощностью 2 кВт. В публикации «Fiber Laser Technology Overview» (AMADA, 2022) утверждается, что КПД излучателя превышает 40 %, что вдвое выше типичных CO₂-решений, поэтому итоговое энергопотребление уменьшается на 30-35 %. Отсутствие оптических зеркал сводит к нулю юстировку резонатора и сокращает программное ТО до замены фильтров и очистки оптики резаки.
Размер стола рассчитан на половинный формат листа — популярное решение для серий деталей корпуса приборов, HVAC-элементов и оснастки. Для мелкосерийного и единичного производства это избавляет от раскроя заготовки на гильотине до загрузки в станок. Ускорения 1,5 G сокращают холостые перемещения при гравировке и маркировке, сохраняя при этом точность позиционирования ±0,01 мм, подтверждённую заводским протоколом выверки JIS B-7440.
Станок закрывает 90 % типовых задач механического цеха по данным опроса пользователей на форуме CNCzone Russia (2023).
| Материал | Максимальная толщина, мм | Типичная скорость реза, м/мин |
|---|---|---|
| Углеродистая сталь | 12 | 2,0–3,5 |
| Нержавеющая сталь | 6 | 1,4–2,2 |
| Алюминий | 6 | 1,8–2,6 |
| Латунь | 4 | 1,3–2,0 |
| Медь | 3 | 0,8–1,5 |
Эти значения актуальны для сопла Ø1,5 мм, двухступенчатой продувки азотом 20 бар и фокусного расстояния 100 мм. После таблицы важно отметить, что для толщин 8-12 мм стали рекомендуется использовать кислород под давлением 0,8-1,0 бар — это повышает проникновение луча и уменьшает грата.
Перед входом в реальное производство компании интересует не только скорость, но и стабильность цикла. BREVIS 1212 AJ поддерживает ряд опций, которые в среднем, по данным тест-центра AMADA Isesaki, сокращают время наладки на 22 %.
• Автоматическая смена сопла Nozzle Changer
• Калибровка высоты фокуса i-Process Monitor
• Контроль прожига через камеру Pierce Detect
Они объединены в облачную платформу V-factory, что дает инженеру-технологу удалённый доступ к статистике простоя, журналу ошибок и резюме по экономии газа.
Переход с CO₂-оборудования на BREVIS подтверждён расчетом TCO, опубликованным в журнале «СтанкоПарк» № 4/2023. В выборке из пяти предприятий Санкт-Петербурга средний годовой расход на электроэнергию уменьшился на 420 000 ₽. Одновременно расходы на расходные материалы снизились на 18 % за счёт отсутствия лазерных газов и зеркал. Добавим к этому снижение арендуемой площади в среднем на 12 м² и получим окупаемость инвестиции менее чем за три года при годовой загрузке 2500 ч.
BREVIS 1212 AJ совместим с автоматизированными загрузчиками линейки MP-Tower. Благодаря боковой компоновке портала заготовка подается с левого торца, а выгрузка изделий возможна как на передний, так и на правый стол. Это решение особенно ценно, когда станок включен в ячейку с гибочными роботами и шлифовальными центрами. Система управления AMNC 4ie поддерживает импорт G-кода из популярных CAM-пакетов — Lantek, SigmaNEST, Autodesk Fusion — без дополнительной платы за постпроцессор.
Корпус полностью закрыт и сертифицирован по EN 60825-1. Смещённая зона обслуживания позволяет инженеру менять фильтры системы очистки воздуха, не прерывая работу лазера. Встроенная система пылеулавливания Fine Filter снижает концентрацию мелкодисперсной взвеси до 0,5 мг/м³, что соответствует рекомендациям Роспотребнадзора для сварочных постов.
Перед списком преимуществ важно подчеркнуть, что такая конструкция делает станок пригодным для эксплуатации даже в помещениях с ограниченной вытяжной мощностью. После списка добавим, что это снижает затраты на установку отдельной аспирационной системы.
• Замкнутый защитный контур лазерного излучения
• Двухканальный тормоз сервоприводов по ISO 13849-1
• Светозвуковая сигнализация стадий цикла
Эти функции не только соответствуют нормам, но и упрощают согласование проекта с инспекцией Ростехнадзора.
Анализ реальных внедрений в 2022-2023 годах показывает следующую структуру покупателей:
| Сегмент | Доля закупок, % | Типовая продукция |
|---|---|---|
| Электромонтажные шкафы | 38 | Корпуса IP54, монтажные панели |
| Рекламные конструкции | 21 | Лайтбоксы, декорация фасадов |
| Приборостроение | 17 | Рамы, кронштейны, панели |
| Автокомпоненты | 14 | Кронштейны креплений, защитные кожухи |
| Прототипирование | 10 | Малые серии деталей из цветных металлов |
Как видно из таблицы, наибольшую выгоду получают компании, которые выпускают изделия с деталями менее 1200 мм в диагонали и сталкиваются с дорогостоящими переналадками при частой смене материала.
AMADA BREVIS 1212 AJ соединяет энергоэффективный волоконный лазер, рабочую область в формате 1270 × 1270 мм и интеллектуальные функции, которые обычно доступны только в машинах старше 3 кВт. Снижение энергопотребления, компактная рама и расширенная диагностика превращают его в выбор № 1 для предприятий, где каждый квадратный метр и каждая минута простоя имеют цену.
Более 70 % компонентов BREVIS производятся на заводе AMADA в японском Исе, что гарантирует строгий контроль качества. Интеграция собственного ЧПУ, источника и резака в одной инженерной экосистеме упрощает сервис и ускоряет поставку запчастей. Именно поэтому оборудование AMADA выбирают компании, которым важны долгосрочная стабильность, предсказуемый срок окупаемости и поддержка на протяжении всего жизненного цикла станка.
