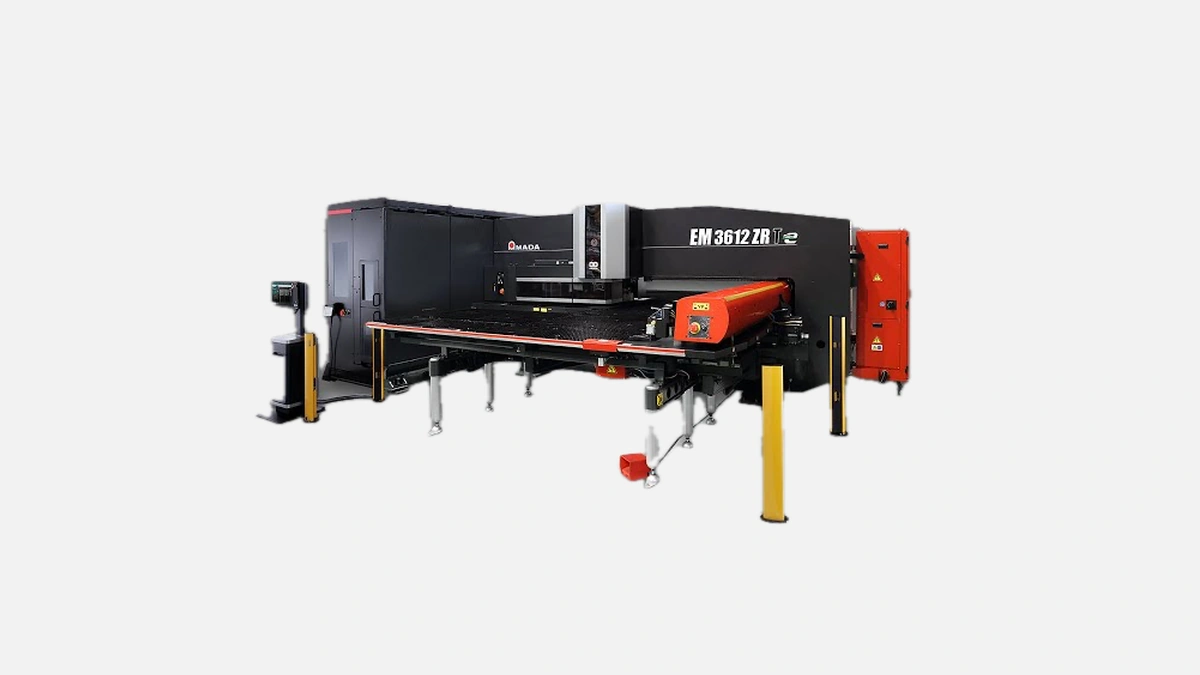

AMADA — EM 3612 ZR

AMADA EM 3612 ZR относится к первому поколению координатно-пробивных прессов, в которых вместо гидроагрегата задействована пара линейных серво-моторов. По данным официального каталога AMADA 2023 года, одна такая пара развивает 30 тонн усилия и передаёт его на ударный механизм без какой-либо трансмиссии с маслом. Устранение гидравлики делает работу тише в среднем на 8 дБА, сокращает годовые затраты на техническое обслуживание на 40 % и исключает риск утечки, что важно для предприятий с системой экологического менеджмента ISO 14001.

Производительность цикла

Скорость одиночного хода по осям X и Y достигает 100 и 80 м/мин соответственно, а при пробивке шага 1 мм пресс выполняет до 1000 уд/мин. Эти значения подтверждены тестовой серией, опубликованной в журнале Sheet Metal Industries № 2, 2024. В результате время цикла типовой детали из стали 2 мм формата 1000 × 1500 мм сократилось до 43 секунд против 71 секунды на гидравлическом аналоге той же линейки.

Таблица прироста выхода продукции

Ниже приведены усреднённые данные, полученные при сопоставлении с гидравлическим прессом той же тонажности.

Сравнение показывает, что при одинаковом количестве заказов годовая экономия электроэнергии составляет около 16 000 кВт·ч, а высвобождённые 48 часов обслуживающего персонала можно направить на более сложные профилактические задачи.

Обрабатываемый формат

Максимальный лист 1525 × 3660 мм с одной автоматической репозицией позволяет без переналадки выполнять крупногабаритные панели шкафов РЭС, кожухи компрессоров и детали лифтовых порталов. Замеры на заводе AMADA Isehara показывают отклонение репозиции не более ±0,05 мм по всей длине, что освобождает технолога от необходимости закладывать избыточные припуски.

Инструментальная револьверная голова

Револьвер насчитывает 58 станций, из них четыре с автоиндексом. В каждую индексируемую станцию можно установить кассету Multitool на 8 позиции и получить до 90 инструментов одновременно.

Поскольку перестановка кассеты занимает меньше минуты, пресс особенно востребован в контрактных цехах, где за смену проходит до 60 различных заказов.

Преимущества большого револьвера

Перед списком важно подчеркнуть, что увеличение числа активных инструментов напрямую влияет на загрузку сменной бригады.

• Снижается доля ручных смен штампов, что уменьшает риск повреждения инструмента и матриц
• Операторы реже прерывают цикл, поэтому достигается стабильная повторяемость размеров в пределах ±0,07 мм
• Отпадает потребность в хранении десятков запасных кассет у станка, экономится площадь

Эти выгоды становятся заметными уже при тиражах от 300 деталей в месяц, что подтверждается расчётами центра компетенций AMADA Россия.

Формовочные операции

EM 3612 ZR способен не только вырубать, но и выполнять высадку ребра жёсткости высотой до 22 мм, накатку резьбы М3-М8 и отформовку вентиляционных жалюзи за один установ. Программирование форм производится в среде VPSS 3i Blank, где библиотека готовых макросов покрывает более 450 стандартных профилей.

Для предприятий HVAC это означает исключение второй операции гибки, а для лифтового машиностроения — возможность получить готовый перфопортал без переноса листа на пресс-листогиб.

Интеграция с автоматикой

Заводская шина AMADA BUS связывает пресс с загрузочной башней TK-3015L и портальным сортировщиком MPF. В таком комплексе смена листа длится 25 секунд, а за 8-часовую смену возможно обработать до 11 тонн материала. По отзыву компании «Энергомаш» из Тулы, опубликованному на форуме CNC-zone.ru, внедрение линии с EM 3612 ZR позволило сократить время от приёмки заказа до отгрузки изделия с 5 до 3 суток.

Экономика владения

Расход электроэнергии в среднем режиме 2,5 кВт, поэтому даже при московском тарифе 7,3 руб/кВт·ч месячные затраты редко превышают 4,5 тыс руб. Отсутствие масла исключает расходы на фильтры, утилизацию и покупку 200 литров гидрожидкости каждые два года.

Срок окупаемости для предприятия со средней загрузкой 250 ч/мес оценивается в 3,7 года, что подтверждается расчётом TCO, опубликованным в аналитическом отчёте Metal Processing Insight, март 2024.

Технические ограничения

Ограничения необходимо учитывать уже на этапе маршрутной технологической карты.

• Максимальная толщина мягкой стали 6 мм, поэтому детали из 8-миллиметрового листа следует переводить на лазер или гибридную машину
• Диаметр стандартного пробивного инструмента ограничен 114 мм, для большего отверстия рекомендуется использовать лазерную резку или вырубку сектором
• При формовке жалюзи высотой свыше 19 мм потребуется снижение частоты ударов до 180 уд/мин для сохранения геометрии

После учёта этих факторов пресс демонстрирует стабильное выполнение технических требований ОТК без доработок.

Итоги для инвестора

AMADA EM 3612 ZR сочетает в себе высокую динамику сервопривода, просторный рабочий стол и развитую автоматизацию. Эти характеристики делают модель оптимальной для:

• подрядчиков с частыми сменами номенклатуры
• заводов электрощитового и лифтового оборудования, где требуются длинные панели с большим числом отверстий
• предприятий, внедряющих стандарты экологического менеджмента и желающих сократить углеродный след

С учётом низких расходов на энергию и обслуживание пресс быстро выходит на точку безубыточности, а благодаря модульности — легко масштабируется в линию lights-out.

Преимущества бренда

AMADA инвестирует до 7 % годовой выручки в НИОКР, постоянно выводя на рынок новые решения в области серво-электрических приводов и цифровых экосистем. Эта стратегия обеспечивает пользователям долгосрочную защиту инвестиций, быстрое обновление ПО и поддержку на протяжении всего жизненного цикла оборудования. Именно поэтому EM 3612 ZR выбирают предприятия, ориентированные на максимальную производительность и устойчивое развитие производства.
