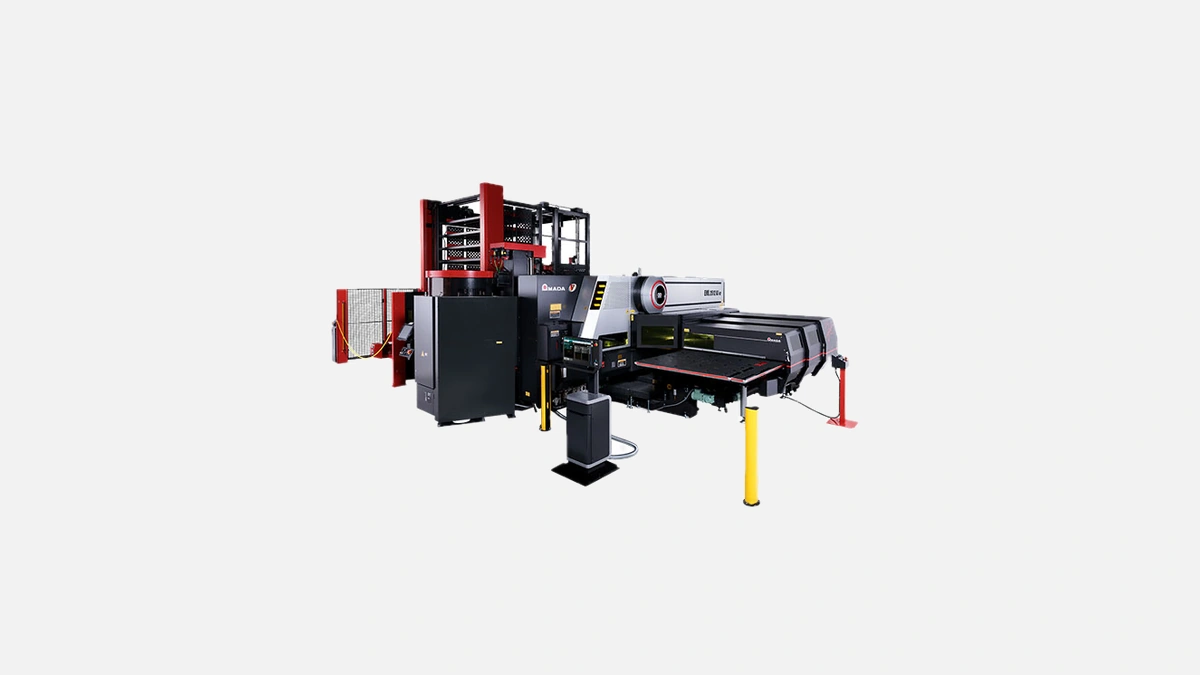

AMADA EML 2115 AJe: современный лазерно-координатный пробивной станок для высокоточной обработки листового металла.
EML 2115 AJe сочетает волоконный лазер 3 кВт и револьверный координатно-пробивной пресс усилием 200 кН в одной раме. Такая связка снимает традиционные ограничения между раскроем и штамповкой, поэтому на деталях сразу выполняются вырезы, фаски, резьбовые формовки и декоративные элементы. По данным каталога AMADA 2024 года переход между операциями занимает меньше одной секунды, что обеспечивает реальную экономию сменного времени в партиях от 1 до 10 000 штук.
Перед тем как рассмотреть влияние центра на производственный поток, полезно сверить паспортные данные с требованиями цеха.
| Параметр | Значение |
|---|---|
| Максимальный формат листа без перехвата | 2500 × 1500 мм |
| Формат с автоматическим перехватом | 5000 × 1500 мм |
| Толщина при пробивке, сталь | до 6 мм |
| Толщина при лазерной резке, сталь | до 12 мм |
| Скорость перемещения по XY | 100 м / мин |
| Скорость пробивки | 1000 уд / мин |
| Усилие револьверной головы | 200 кН |
| Число станций в револьвере | 58, из них 4 автоиндексные |
| Позиционная точность | ±0,07 мм |
| Повторяемость | ±0,02 мм |
| Масса станка | около 22 т |
Сводная таблица помогает оценить, соответствует ли оборудование требуемым допускам и площади. Например, длина станка 9 м и вес более 22 т требуют сплошной фундаментной плиты толщиной не менее 300 мм.
Оптимизация себестоимости достигается не только сокращением переналадок. Интегрированное ЧПУ автоматически выбирает лучшее сочетание операций под каждый контур детали, поэтому:
После обработки детали могут сортироваться роботизированным модулем TK-L. Это снижает ручное перемещение до 70 % по статистике европейских пользователей форума Sheetmetal Europe.
Большой револьвер с 58 позициями упрощает переход от тонкого сайдинга к силовым кронштейнам. Перечень востребованных инструментов обычно включает:
До использования нового инструмента оператор выполняет калибровку датчиком Smart Punch Monitoring, после чего ЧПУ корректирует глубину удара, предотвращая пробой листа насквозь при формовке.
Волоконный лазер тратит на 30–40 % меньше электроэнергии, чем CO₂-аналог той же мощности, а также не требует дорогого газового микса для генерации луча. Практический расход электроэнергии EML 2115 AJe с включённой системой вытяжки составляет 18–22 кВт·ч при полной нагрузке. На фоне средней тарифной ставки 6 руб / кВт·ч экономия только на энергии может достигать 400 000 рублей в год при двухсменной работе.
Для предприятий, работающих 24/7, центр стыкуется с башенными складами ASF-EU и сортировками MPF. Шаттл подает листы в зону зажима, а готовые детали складываются в кассеты по номенклатуре. Пользователи отмечают, что при такой конфигурации один оператор контролирует до четырёх установок одновременно, высвобождая квалифицированный персонал под штучные задачи.
Большинство регламентных операций выполняется без снятия кожухов. Ежедневно проверяются:
Раз в 1000 часов технический инженер меняет фильтры системы охлаждения и повторно калибрует лазерный резонатор. Средняя годовая загрузка в российских цехах составляет 3500 часов, поэтому плановое ТО выполняется три раза в год, что нужно учитывать в графике производства.
При производстве корпусного электрощитового оборудования переход на гибридную схему дает экономию до 12 минут на корпусе 600 × 400 мм. Если линия выпускает 120 корпусов в смену, годовая выгода времени превысит 5000 человеко-часов и полностью покроет лизинговый платеж уже на третьем году эксплуатации.
Центр выбирают компании, где одновременно нужна штамповка сложных форм и прецизионная лазерная обработка:
Чем шире спектр типоразмеров, тем быстрее окупается гибридный станок, потому что исключаются два отдельных поста и их обслуживание.
AMADA более 70 лет концентрируется на решениях для обработки листового металла, от ручных ножниц до полностью автоматизированных фабрик. Модели серии EML проектируются в японском Хагагаоке, а сборка для Европы и РФ выполняется на заводе в Ландстери, Германия, что обеспечивает полный доступ к запасным частям и быстрому сервису. Поэтому станки AMADA традиционно покупают предприятия, которым важны минимальные простои, точное соблюдение гарантийных сроков и поддержка разработки новых технологических процессов.
