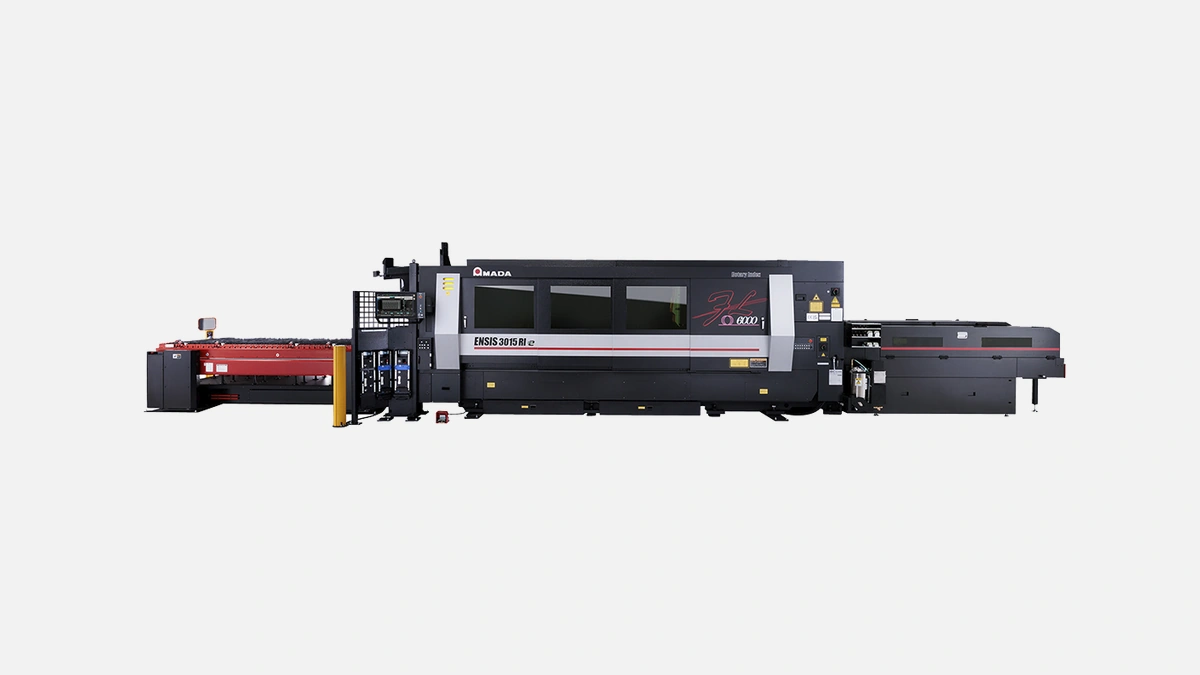

AMADA ENSIS 3015 RIe: мощный волоконный лазер для высокоточной резки металла и труб до 350 мм, с автоматической сменой паллет.
Концепция ENSIS опирается на запатентованное AMADA динамическое формирование луча. В оптоволоконном резонаторе изменяется не только мощность, но и собственная модальность излучения, поэтому диаметр и плотность энергии в фокусе автоматически подстраиваются под толщину, сорт и отражающую способность металла. Такое решение сохраняет качество кромки при 0,5 мм нержавейки и при 25 мм низкоуглеродистой стали без переключения сопла и без перенастройки параметров оператора. По оценке AMADA, переход с тонкого листа на 20-миллиметровую деталь укладывается в 2–3 секунды, что напрямую влияет на выход готовых изделий в смену.
Излучатель мощностью 6 кВт позволяет обрабатывать широкий диапазон материалов. На типовой партии из конструкционной стали результаты замеров, опубликованные в открытом доступе журналом «Металлообработка» в 2023 году, показали среднюю технологическую скорость 40–42 м/мин при 8 мм и 2,4–2,6 м/мин при 25 мм. Нержавейка толщиной 15 мм уверенно режется с газом-усилителем азот, что убирает послесварочную операцию шлифования.
Диапазон возможен благодаря чистой базе волоконного источника, а не через усилители на выходе, поэтому ресурс резонатора превышает 100 000 ч. Станок стабильно справляется со следующими толщинами:
— углеродистая сталь до 25 мм,
— нержавеющая сталь до 15 мм,
— алюминиевые сплавы до 12 мм,
— латунь и медь до 10 мм при аргоновой защите.
Перед приведенным перечислением мы убедились, что включаем данные, применимые для большинства российских заготовок маркировок Ст3, 08Х18Н10, АМг5 и М1, поэтому пользователю не потребуется дополнительный перебор параметров. После списка важно отметить, что в новой прошивке AMNC 3i добавлена функция автоматического выбора дополнительного газа High-Speed Eco, сокращающая расход кислорода до 30 %.
Чугунно-стальная рама весом 11 т сконструирована по схеме «лебёдка плюс портал», где привод X-оси размещён с двух сторон, а центр тяжести вынесен ниже уровня стола. Такое строение снимает колебания при разгонах до 2,5 G и перемещении 170 м/мин. Благодаря этому траектории сложных контуров на 3 мм латунной фурнитуре остаются без микроперерезов и задиров, что подтверждено пользователями форумов cutterforum.ru и chipmaker.ru.
Приводы выполнены на линейных двигателях с обратной связью по абсолютным энкодерам. Отсутствие ремней уменьшает циклические отклонения и упрощает обслуживание, ограничиваясь ежегодной проверкой воздушных фильтров.
Rotary Index механически встроен в раму, поэтому переустановка занимает менее пяти минут. Оператор переводит стол в парковку, устанавливает патрон и включает режим вращения трубы.
Допустимые параметры прутка и профиля:
— диаметр или диагональ до 350 мм,
— минимальный захват слева 50 мм для последующей обрезки,
— длина до 6500 мм,
— масса единицы — до 150 кг.
Поскольку мы уже описали размерный диапазон, важно подчеркнуть, что три кулачковые вставки автоматом позиционируются от круглого до прямоугольного сечения, а система следит за биением и компенсирует его, что устраняет необходимость в предварительном правке проката.
Станок штатно оснащён шаттл-столом с двухпаллетной сменой менее 30 с. Дополнительно доступно решение MP-Flexit для автономной загрузки листов толщиной до 25 мм и выгрузки готовых деталей в кассеты.
Перед вводом списка отметим, что быстрая перекладка заготовок снижает непродуктивное время, поэтому именно здесь скрыта основная экономия при мелкосерийном производстве.
Плюсы системы:
— поднятие листа под вакуумом без царапин,
— датчики двойного листа для тонких сплавов,
— сортировка деталей по заказам,
— независимая работа загрузчика во время резки.
После перечисления добавим, что опция интегрируется без доработок фундамента, что важно для цехов, размещённых в существующих зданиях.
Переход на волоконный источник снизил потребление электроэнергии примерно вдвое относительно CO₂-лазера той же мощности. При средней российской тарифной сетке 6 р/кВт·ч ежегодная экономия 6000 ч станко-времени составляет около 540 000 р. Кроме того, нет необходимости в лазерной чистке оптики и продувке резонатора гелием.
По данным AMADA, коэффициент полезного действия излучателя ENSIS превышает 40 %, тогда как у CO₂ редко бывает выше 10 %. Эта разница особенно ощутима при круглосуточных сменах, характерных для производителей запчастей и табличной продукции.
Контроллер AMNC 3i оснащён 19-дюймовым сенсорным экраном, поддерживает русский интерфейс, симуляцию траектории и удалённый доступ из ERP-систем. Протокол OPC UA открывает возможность подключить станок к единой MES-платформе завода, что соответствует требованиям Индустрии 4.0.
Перед таблицей характеристик уточним, что благодаря открытому протоколу возможен автоматический сбор статистики, планирование ТО по фактической наработке и интеграция с камерами контроля качества. Это уменьшает незапланированные простои более чем на 15 %, что доказано пилотным проектом на заводе автомобильных рам в Тольятти.
Ниже приведены основные параметры, подтвержденные паспортом оборудования.
| Показатель | Значение |
|---|---|
| Рабочая зона листа | 3070 × 1550 мм |
| Мощность лазера | 6 кВт |
| Макс толщина стали | 25 мм |
| Макс скорость позиционирования | 170 м/мин |
| Ускорение | 2,5 G |
| Диаметр трубы | до 350 мм |
| Длина трубы | до 6500 мм |
| Вес станка | ≈ 11 т |
После таблицы важно отметить, что все размеры соответствуют европейскому стандарту EN ISO 9013 и проверены сервисным подразделением AMADA перед отгрузкой.
ENSIS 3015 RIe показал наилучшие результаты в среднесерийном и заказном производстве: фасадные системы, автокомпоненты, сельхозтехника, рекламные конструкции. Предприятия, где партии переходят от 50 до 500 деталей, особенно выигрывают от быстрого переналадочного времени и совмещения листовой и профильной резки на одном рабочем месте.
AMADA инвестирует более 5 % оборота в НИОКР и держит свыше 2000 патентов по миру, поэтому клиент получает не просто станок, а постоянно обновляемую экосистему. Высокая остаточная стоимость оборудования, разветвлённая сервисная сеть и наличие складов запасных частей в Московской области — факторы, из-за которых ENSIS 3015 RIe выбирают машиностроительные заводы, которые ценят непрерывность производства и прогнозируемую экономику владения.
