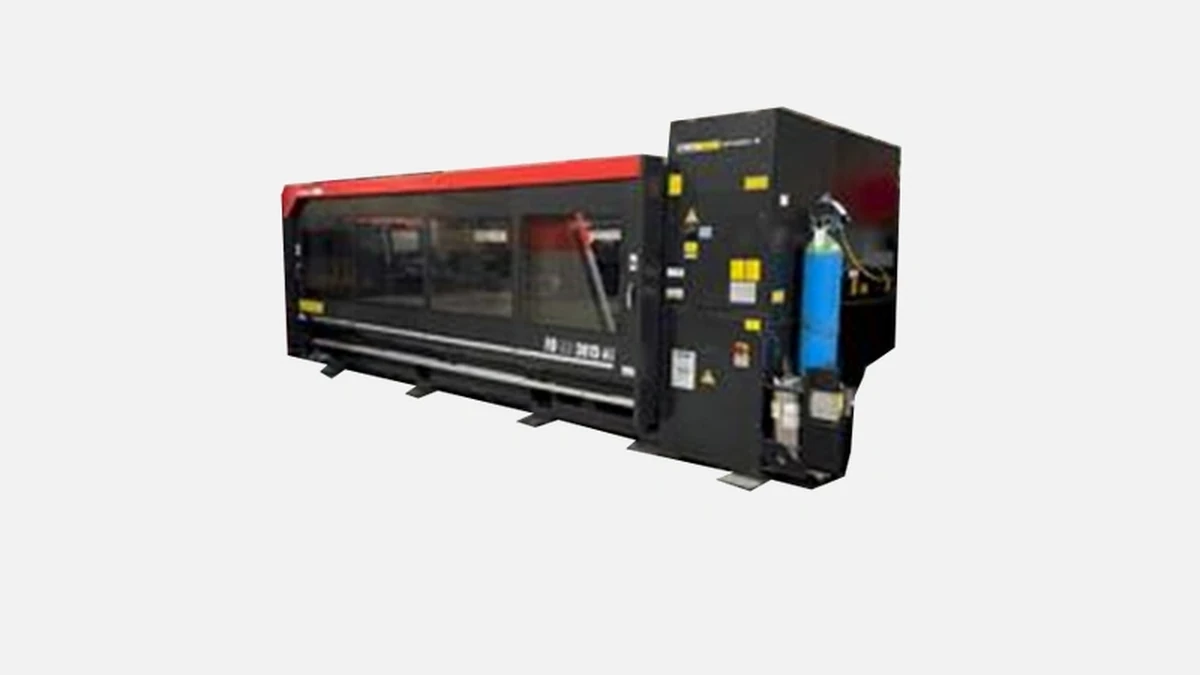

AMADA FOM2 3015 NT: Высокоточный лазерный комплекс для резки металла с быстрой сменой паллет и мощностью 4000 Вт.
AMADA FOM2 3015 NT — третье поколение линейки FOM, впервые представленной в 2009 году. За это время японский производитель AMADA, работающий на рынке с 1946 года и выпускающий свыше 9 500 станков в год, успел довести конструкцию до промышленных требований непрерывной трёхсменной эксплуатации. На сегодня существует три заводских ревизии модели, отличающиеся мощностью резонатора и опциями автоматизации, поэтому при выборе важно уточнять год выпуска и индекс лазерного источника.
Рама станка сварена из низколегированной стали, после чего подвергается искусственному старению в печах — технологией, которую AMADA применяет более 20 лет. Такое решение даёт геометрическую стабильность при многолетних температурных циклах и постоянных ускорениях. Жесткость рамы подтверждается паспортной точностью позиционирования ±0,01 мм, что сопоставимо с требованиями прецизионного штампа.
Передвижение портала реализовано на линейных направляющих THK с шариковыми циркуляционными блоками. Приводы — сервомоторы Fanuc αi серии, поставляемые по эксклюзивному контракту и способные развивать ускорение 1,2 g. Динамика портала особенно важна при фигурном контуре из тонкого металла, где рез происходит в режиме «старт-стоп» с частыми поворотами.
Главное «сердце» FOM2 3015 NT — CO₂-резонатор AF4000i-C номинальной мощностью 4 кВт. Он проектировался специально под механику станка и имеет систему Constant Beam Control. Последняя поддерживает одинаковую плотность энергии на материал вне зависимости от длины оптического тракта, что снимает необходимость сложной перенастройки при обработке больших форматов.
Перед покупкой полезно оценить, насколько диапазон резки совпадает с потребностями цеха. В таблице ниже собраны наиболее востребованные значения для российской практики.
| Материал | Толщина, мм | Типовая скорость, м/мин | Газовая подача, бар |
|---|---|---|---|
| Мягкая сталь (St3) | 10 | 4,5 | Кислород – 0,9 |
| Нержавеющая сталь AISI 304 | 8 | 2,8 | Азот – 14 |
| Алюминий 5083 | 6 | 2,2 | Азот – 12 |
Данные приведены по каталогу AMADA Technical Compendium 2023 и контрольным вырезкам, выполненным на московском демонстрационном центре производителя. После таблицы можно видеть, что даже при 4 кВт CO₂-лазер уверенно перекрывает 80 % типичных заказов металлообработки, оставляя исключительно толстую нержавейку задачей для более дорогих волоконных систем.
Полезный стол 3 070 × 1 550 мм рассчитан на стандартные листы 3 000 × 1 500 мм с технологической оправкой по периметру. Раскрой ведётся на штыревой решётке из жаропрочной стали с шагом 50 мм, что минимизирует отражения. Перекат паллет занимает 25 секунд, при этом система не требует точного совмещения стола оператором — направляющие самопозиционируются за счёт конусных фиксаторов.
В окружении крупносерийного производства паллетник часто недооценивают, хотя именно он определяет реальную производительность линии. Благодаря быстрой смене стола оператор успевает подготовить следующий лист, пока головка завершает рез на текущем, сокращая «мёртвое» время до 6-7 % смены против 15-18 % у моделей без автоматической смены.
Скорость холостого перемещения достигает 169 м/мин по осям X + Y. Однако сухая цифра мало что даёт без оценки ускорения: при 1,2 g станок за 0,3 секунды выходит на максимальную подачу, то есть энергия не «съедается» разгонами и торможениями внутри детали. Практика пользователей показывает, что на контуре с 400-500 переходами разница между FOM2 3015 NT и более медленными системами выливается в 6-8 % сокращения цикла.
Контроллер AMNC 3i работает под реальным временем QNX и поддерживает оффлайн-программирование в AP100. Интерфейс русифицирован, что важно для квалификации среднего оператора. Для компаний, интегрированных в ERP, предусмотрен обмен данными по ODBC: через него возможно автоматическое получение задания и возврат фактического времени резки в производственную систему.
Перед выходом на партию достаточно выбрать технологический материал, после чего AMNC сам выставит давление газа, фокусную линзу и высоту сопла. Оператору остаётся подтвердить параметры и нажать пуск — подход, ценимый во время ночных смен, когда нет технолога на площадке.
Станок может комплектоваться башней AS LUL 3015 или роботом TK-3015N. На российском рынке чаще встречается базовая конфигурация без склада, потому что многие цеха сначала оценивают загрузку, а затем докупают периферию. Опция подключается «по месту» за один-два дня и не требует модификации ПЛК, так как интерфейс заложен в базе.
До списка важно понять, какую роль играет автоматизированный склад на линии резки. Он снимает ручной труд по подаче листа, исключает механические повреждения декоративных поверхностей и выравнивает такт между резкой и последующими операциями.
После списка стоит отметить, что окупаемость башни складывается из экономии на персонале и прироста годового выпуска. По данным AMADA Business Solutions, при годовом объёме 1 500 часов резки срок ROI не превышает 24 месяцев.
Энергопотребление CO₂-лазера обычно критикуют, сравнивая его с волоконниками. Однако в диапазоне 3-4 кВт разница оказывается менее драматичной. Измерения на заводе AMADA Fukushima показывают 50 кВт⋅ч при номинальной резке 4 кВт против 36 кВт⋅ч у волоконного лазера той же мощности. При этом расход кислорода у CO₂-системы ниже на 12-15 %, поскольку процесс идёт с меньшим давлением, а азот используется только на нержавейке.
На итоговую себестоимость одной детали влияет и ресурс оптики. Головка FL-3000 рассчитана на 3 000 часов до первой очистки зеркала и 8 000 часов до замены сопла. Каталоговая цена комплекта оптики составляет около 10 % стоимости резонатора, что в пересчёте на час работы оказывается сравнимым с расходом коллиматора у волоконников.
Покупатели часто рассматривают сразу несколько брендов, поэтому полезно разобрать преимущества и ограничения FOM2 3015 NT относительно ближайших конкурентов. Ниже приведено обобщённое сравнение ключевых параметров, основанное на технических данных производителей и результатах тестовых вырезок в лаборатории НИУ МИСиС.
| Модель | Тип лазера | Мощность, кВт | Рабочая зона, мм | Макс. скорость, м/мин | Толщина чёрной стали, мм | Особенности |
|---|---|---|---|---|---|---|
| AMADA FOM2 3015 NT | CO₂ | 4 | 3 070 × 1 550 | 169 | 22 | Constant Beam Control |
| TRUMPF TruLaser 3030 fiber | Волокон | 4 | 3 000 × 1 500 | 170 | 25 | BrightLine Fiber |
| Bystronic BySmart Fiber | Волокон | 3 | 3 000 × 1 500 | 140 | 20 | Cut Control |
| Mazak Super Turbo-X 510 III | CO₂ | 4 | 3 100 × 1 560 | 150 | 20 | Fine Adjust Torch |
Таблица показывает, что FOM2 3015 NT по динамике не уступает волоконным аналогам, сохраняя при этом проверенную оптику CO₂ и умеренную стоимость расходников. Важным конкурентным преимуществом остаётся сервисная база AMADA RUS: на территории РФ работает склад из 9 000 наименований запчастей и сеть из 14 сервисных инженеров, что сокращает простой при ремонте.
Екатеринбургский завод «УПМ-М» эксплуатирует FOM2 3015 NT с 2020 года, выполняя до 1 200 ч/год резки. По их данным, средняя межсменная корректировка фокуса занимает 45 секунд, тогда как на старом CO₂-станке другого бренда уходило 4–5 минут.
Курганская «АВТ-Инжиниринг» отмечает снижение брака на нержавейке AISI 304 толщиной 6 мм. Ранее приходилось оставлять 1 мм припуска на шлифовку, после перехода на FOM2 допуск удалось сократить до 0,3 мм, что сэкономило 28 % машинного времени шлифовального участка.
AMADA FOM2 3015 NT сочетает жёсткую механику, быстрый паллетник и интеллектуальную электронику, что делает модель универсальной для мелкосерийных и среднесерийных заказов. Точность ±0,01 мм позволяет интегрировать лазер прямо перед гибкой без дополнительной обработки, а скорость 169 м/мин уравнивает цикл резки со временем переналадки последующих операций. Поэтому чаще всего станок выбирают:
— заводы металлоконструкций, где важна резка чёрной стали до 22 мм,
— предприятия приборостроения, вынужденные работать с алюминиевыми сплавами 5–6 мм,
— субподрядчики, ориентированные на разнопрофильные заказы и быструю переналадку.
Главные преимущества модели — стабильная геометрия рамы, надёжный CO₂-резонатор AF4000i-C и сервисная поддержка внутри России. В совокупности они сокращают производственный риск, ускоряют оборот партии и делают FOM2 3015 NT оптимальным выбором для компаний, стремящихся балансировать между стоимостью оборудования и гибкостью выпуска.
