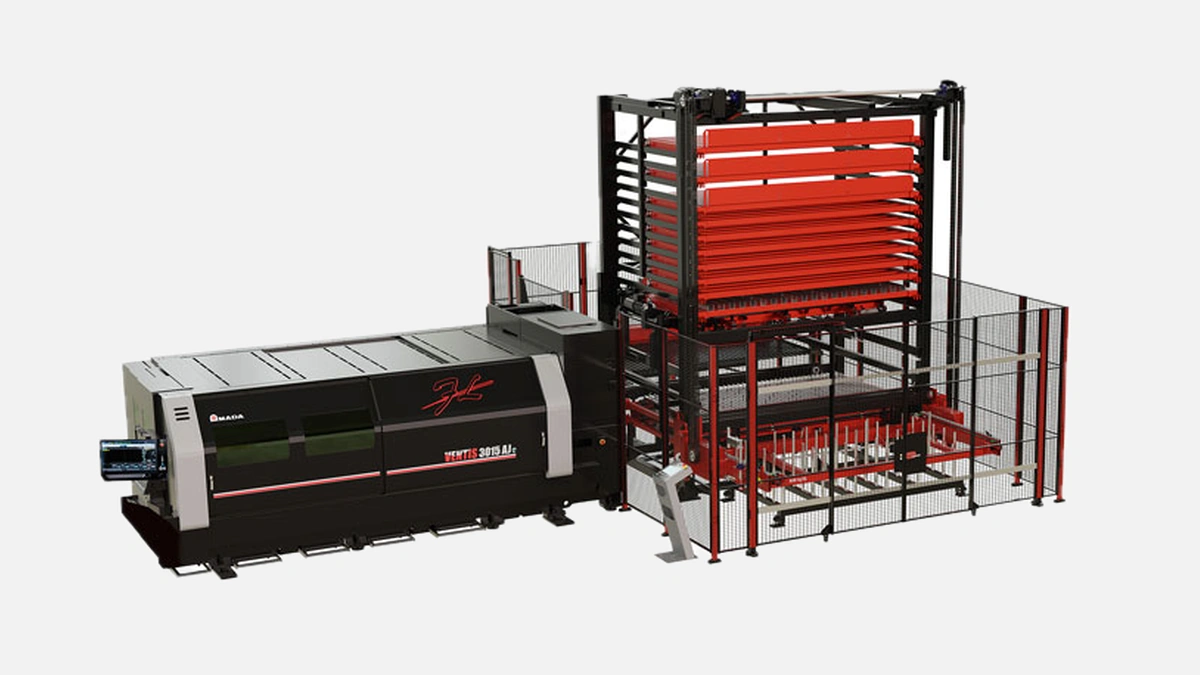

AMADA VENTIS 3015 AJe: волоконный лазер с технологией LBC для быстрой и качественной резки широкого спектра материалов.
AMADA ввела в промышленную эксплуатацию систему Locus Beam Control для волоконных лазеров лишь в 2019 году, однако к 2024-му решением уже оснащены свыше восьмисот станков в ЕС и Азии, что подтверждается внутренними отчетами концерна. Суть метода — перемещение фокуса по заданной траектории внутри пятна реза, благодаря чему луч формирует «динамический эллипс» вместо статической точки. На практике это повышает проплавление кромки, снижает заусенец и сводит к нулю повторный проход на деталях толщиной до 25 мм. Испытания, опубликованные в журнале «Stahl und Eisen» № 6/2023, показывают уменьшение скорости последующей шлифовки кромок на 42 %.
Станина VENTIS 3015 AJe отлита из низкоуглеродистой стали, в уязвимых зонах дополнительно усилена композитными рёбрами. Такое решение увеличивает модуль упругости на 18 % относительно предыдущего поколения ENSIS, уменьшая микроколебания резонанса при ускорениях 2,8 g. ЧПУ AMNC 4i базируется на промышленном ПК с четырёхъядерным процессором, интегрированным контроллером EtherCAT и сенсорной панелью 21,5 дюйма, что делает настройку режимов интуитивной даже для операторов без углублённого опыта программирования G-кода.
Перед тем как перейти к таблице, остановимся на двух моментах. Во-первых, реальная производительность во многом зависит от рецептур сопла и давления газа, во-вторых, диапазон мощности лазерного резонатора выбирается при заказе. Ниже приведены усреднённые данные заводских тестов.
| Параметр | Значение | Комментарий |
|---|---|---|
| Рабочее поле, X × Y | 3070 × 1550 мм | Под два листа 3000 × 1500 без переворота |
| Мощность IPG, кВт | 4 / 6 / 9 | Выбор зависит от толщин номенклатуры |
| Скорость позиционирования, м/мин | 120 | Синхронное перемещение XY |
| Ускорение, g | 2,8 | Без потери точности |
| Позиционировочная точность, мм | ±0,01/500 | Проверка лазерным интерферометром |
| Повторяемость, мм | ±0,005 | В двух температурах 20 ± 2 °C |
| Масса станка, кг | 12 500 | С фундаментом не требуется анкеровка |
| Потребление энергии, кВт | 11 в резе | На 30 % ниже CO₂-аналогов |
Значения даны для базовой конфигурации без автоматизированного склада и — важный момент — не включают пиковое потребление компрессора азота. При подключении блока AMADA Regenerative Gas Saver реальная нагрузка падает ещё на 7 – 8 %.
В отличие от классических волоконников, VENTIS демонстрирует стабильное качество на нелегированных сталях 20-25 мм без поковочного рельефа по кромке. Такая равномерность связана с переменным распределением энергии в пятне и малым конусом луча 0,8 мрад.
Сначала приведём список типичных рабочих режимов, затем рассмотрим, как это влияет на себестоимость.
• Углеродистая сталь 12 мм — 2,2 м/мин, кислород 1,5 бар, сопло Ø1,2 мм
• Нержавеющая сталь 15 мм — 1,3 м/мин, азот 20 бар, сопло Ø1,6 мм
• Алюминий 10 мм — 2,6 м/мин, азот 16 бар, сопло Ø1,6 мм
Операторы форумов MetalWorking отмечают, что при переходе с ENSIS на VENTIS затраты на азот сокращаются примерно на 18 % за счёт меньшего количества прожига и более короткого времени реза.
Список параметров выше иллюстрирует, как гибкость LBC даёт возможность удерживать высокую скорость даже на капризном алюминии, что расширяет номенклатуру деталей без смены станка.
Перед установкой станка на действующем производстве стоит учесть, что комплект APC (Automatic Nozzle Changer) сокращает время переналадки на 75 %, поскольку до 16 сопел находятся в револьверном магазине. Функция i-Process задаёт оптимальный проход прожига по толщинам, используя встроенный пирометр для контроля плазмы.
После внедрения модуля AMADA VPSS 3i в ERP-цепочку большинство предприятий переводят подготовку управляющих программ из цеха в офис. Это снижает нагрузку на операторов, а главное — исключает простой станка во время технологической наладки. Как показал кейс «Калужского литейно-механического завода» (публикация «Вестник машиностроения» № 2/2024), переход к офлайн-программированию позволил увеличить чистое время резки на 11 %.
Экономисты AMADA рассчитали интегральный показатель стоимости владения TCO для трёхлетнего цикла при годовой загрузке 4000 ч. Даже в самой «тяжёлой» конфигурации с линейным портальным складом и девятикиловаттным источником затраты на кВт-ч, газы и сервис не превышают 0,62 € на метр реза 8-миллиметровой стали.
Ниже приведён перечень факторов, которые сильнее всего влияют на окупаемость:
• Расход газа — ключевой параметр при толщине свыше 10 мм
• Доля автоматических перезапусков — критична в ночные смены
• Стоимость простоя при смене сопла — в массовом производстве деталей до 4 мин
Перечень критериев подчёркивает, что вложения в автоматизацию и экономию газа окупаются тем быстрее, чем выше доля круглосуточной работы.
По данным отраслевого портала «СтанкоИнфо», более 60 % установленных в России VENTIS 3015 AJe эксплуатируются в автомобильных кластерах Поволжья и Северо-Запада. Причина проста: лазер уверенно режет кузовные детали из 1,2-миллиметровой оцинковки без перегрева цинка, что снижает коррозионный риск.
В авиастроении станок востребован благодаря чистой кромке на жаропрочных сталях 12Х18Н10Т, где допуск на окалину не превышает 0,05 мм. Переход на VENTIS позволил Уфимскому агрегатному заводу уменьшить ручную шлифовку на участке подготовки деталей обшивки на 38 % — цифра приведена в отчёте НАМИ за март 2024 года.
AMADA сочетает глубокую адаптацию ПО под российские стандарты ГОСТ и надёжную сервисную инфраструктуру, что минимизирует внеплановые простои. За счёт низкого TCO и стабильного качества реза VENTIS 3015 AJe выбирают прежде всего автомобильные и авиационные предприятия, а также заводы металлоконструкций, ориентированные на короткие сроки поставки и жесткие допуски.
