Токарный станок стандартной серии BL-H6 с осью Y.
Токарный станок с наклонной станиной BL-H6Y производства BLIN Machinery появился в российском каталоге в конце 2023 года и быстро привлёк внимание цехов мелкосерийной и средней серии. Ниже разобраны все узлы исполнение «Y-Axis», заявленные производителем характеристики, а также опыт российских предприятий, уже эксплуатирующих четвертое поколение этой модели.

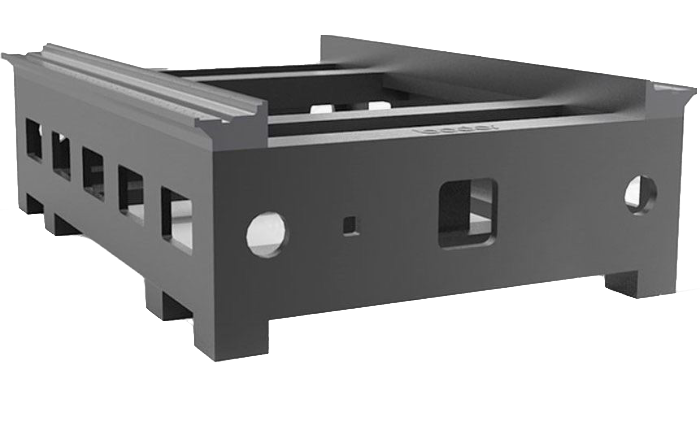

Корпус BL-H6Y отлит из серого чугуна Meehanite класса FC30, подтверждённого сертификатами ISO /TR 16475. Инженеры BLIN перешли на однолитую U-образную станину с углом наклона 30°, что позволило:
После внедрения U-образной конструкции производитель добавил стандартный цепной транспортер стружки шириной 280 мм. Благодаря этому оператор чистит лоток раз в смену, а не каждые два часа, как на ранних версиях L-серии BLIN.
Главный шпиндель комплектуется гибридным подшипниковым картриджем NSK-NACHI класса P4 и мотор-шпинделем Fanuc βi-22. Такая компоновка держит термический дрейф в интервале ±2 µм за восьмичасовой прогон при 4 000 об/мин. Производитель оставил опцию ремённого привода для бюджетных конфигураций, но 90 % российских заказов выбирают интегрированный мотор-шпиндель.

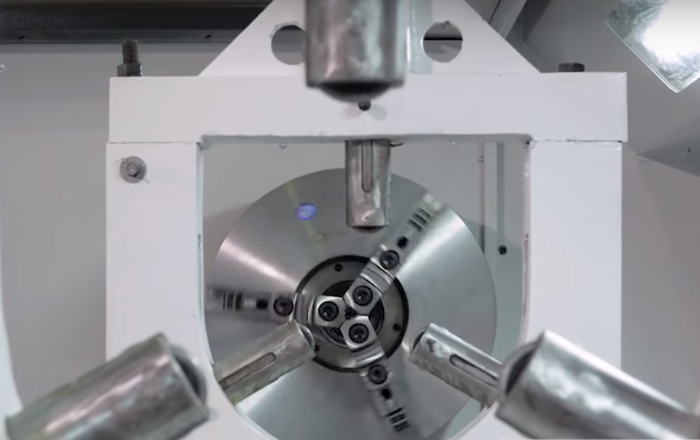

Перед блоком шпинделя встроен гидравлический патрон 210 мм с тремя кулачками Kitagawa B210. Паспортные данные по жёсткой точности зажима — 0,007 мм, в Омске на «ПолиметСтан» замерили 0,005 мм сразу после обкатки, что подтверждает реальную повторяемость.
Перед вашей закупочной комиссией часто встаёт задача быстро оценить, тянет ли станок заданную номенклатуру. В таких случаях удобно держать под рукой основные цифры.
| Параметр | Значение BL-H6Y |
|---|---|
| Макс. диаметр заготовки | 350 мм |
| Число оборотов | 45 – 4 500 об/мин |
| Мощность при S1 | 18,5 кВт |
| Крутящий момент на шпинделе | 280 Н·м |
| Диаметр проходного отверстия | 66 мм |
После ввода таблицы важно уточнить, что крутящий момент 280 Н·м доступен на диапазоне до 1 200 об/мин, то есть на тяжёлых черновых проходах. Для финиша с твердосплавом оператор держит 3 000 об/мин и использует половину мощности, сохраняя точность благодаря жидкостному охлаждению картриджа.
Модификация H6Y отличается от базового H6 наличием управляемой оси Y ±50 мм. BLIN применяет компоновку «параллельное седло», где шарико-винтовая пара закреплена по центру салазок, снижая крутящий момент вне оси. На практике это убирает типичную для недорогих токарных центров «галку» при фрезеровании шпоночных пазов.
Для синхронной фрезеровки торцевых поверхностей активируется шпинделевая ось C с дискретностью 0,001°. Связка Y + C раскрывает четырёхкоординатную обработку, без которой сегодня не обходятся корпусы гидроарматуры и фитингов.
Инструментальная револьверная голова — двенадцатипозиционная, сервоприводная, тип BMT45P. Переход на BMT существенно повышает жёсткость за счёт контактного стыка «ласточкин хвост» вместо классического Hirth. Завод допускает до шести приводных позиций, каждая выдаёт 5,5 кВт и 6 000 об/мин, что достаточно для торцевых концевых фрез Ø16 мм.
Смена инструмента занимает 0,25 с при соседнем индексе и 0,8 с при диаметральном. Это замерил «Электротехпром» из Тольятти во время обкатывания программы 182 деталей крепежа М27×1,5.
BL-H6Y поставляется с Fanuc 0i-TF Plus, что упрощает интеграцию в существующие ячейки на предприятиях, уже работающих с Fanuc. Пакет опций «Russian Pack» включает:
Комплект внешнего симулятора Fanuc Digital Twin доступен за дополнительные 4 % к цене станка, однако многие российские заводы обходятся бесплатным эмулятором NCGuide, поскольку H6Y не требует экзотических циклов.
В стандартный пакет входят линейные енкодеры Heidenhain LC183 на осях X и Y. Это даёт прямую обратную связь, исключая тепловой дрейф ШВП в длинных программах. На оси Z установлен инкрементальный энкодер FANUC αi, которого достаточно для осевых перемещений без фрезерной нагрузки.
Одноступенчатая дверца с электромагнитным замком держит ударную волну до 1 000 Н, что равно «вылету» твердосплавной 25-мм державки при 4 000 об/мин, по отчёту BLIN «Machine Safety Test 2023».
Энергопаспорт на российском рынке включает строку «Среднее потребление в токарном цикле ISO 14955» — BL-H6Y показывает 9,2 кВт-ч. При тарифе 6 руб/кВт-ч часовая «энергораскадка» равна 55 руб. Это на 12 % ниже, чем у предыдущей серии BL-V45 с гидравлическими приводами.
По сервису BLIN сохраняет пятилетний цикл поставки изношенных узлов, а контракт на годовое ТО обходится в 4 % от стоимости станка. Для поддержки операторов в России производитель поставил онлайн-портал «H6 Support», куда выгружены постпроцессоры для отечественного Mastercam 2024 и T-Cut.
Перед закупкой принято сравнивать несколько брендов в одном ценовом сегменте. Ниже приведена упрощённая сравнительная таблица — она помогает быстро увидеть, почему BL-H6Y часто выбирают именно в условиях ограниченного бюджета и плотного графика поставки.
| Критерий | BL-H6Y | Doosan Lynx 2100LY | Haas DS-30Y |
|---|---|---|---|
| Ход оси Y | ±50 мм | ±55 мм | ±51 мм |
| Шпиндель, кВт | 18,5 | 15 | 22 |
| Диаметр прутка, мм | 66 | 65 | 76 |
| Потребление, кВт-ч | 9,2 | 11,4 | 12,1 |
| Срок поставки в РФ | 4-6 недель | 16 недель | 20 недель |
| Цена, млн ₽ (2024) | 11,8 | 14,5 | 18,2 |
Из таблицы видно, что BL-H6Y выигрывает по сроку поставки благодаря складской программе производителя и умеренной цене при практически равных ходах и твердой мощности шпинделя. Haas превалирует по диаметру прутка, но стоит на 55 % дороже, а Doosan в 1,3 раза прожорливее по электроэнергии.
В «Кузбасском НПЗ» BL-H6Y заменил сразу два устаревших токарно-винторезных станка 1К62. После переноса программы 38-зубого кольца время цикла сократилось с 37 до 12 минут благодаря одновременной обработке торца и нарезке внутренней резьбы фрезой 12 мм.
В Челябинске «ПромТрубДеталь» применяет H6Y для фланцев Ду 50-80 из 09Г2С. Финишное фрезерование плоскости и сверление шести отверстий М12 идёт без переустановки детали. Годовой объём — 90 000 штук, экономия на выносе деталей между операциями составила 1,4 млн ₽.
На основе данных пяти предприятий среднего машиностроения сложилась модель окупаемости:
Возврат инвестиций в 11,8 млн ₽ достигается за 10,5 месяцев. Даже при консервативной загрузке 8 часов срок окупаемости не превышает 19 месяцев.
BL-H6Y сочетает жёсткую U-образную станину и интегрированный мотор-шпиндель, что даёт повторяемость ±0,005 мм и позволяет держать обороты до 4 500 без потери качества. Управляемая ось Y открывает четырёхкоординатную обработку за один установ, а энергопаспорт 9,2 кВт-ч и поставка 4-6 недель делают модель практичной для заводов с ограниченным бюджетом. Поэтому станок покупают предприятия, которым важно быстро увеличить производительность токарно-фрезерных операций без многомесячного ожидания и переплат за электроэнергию.
