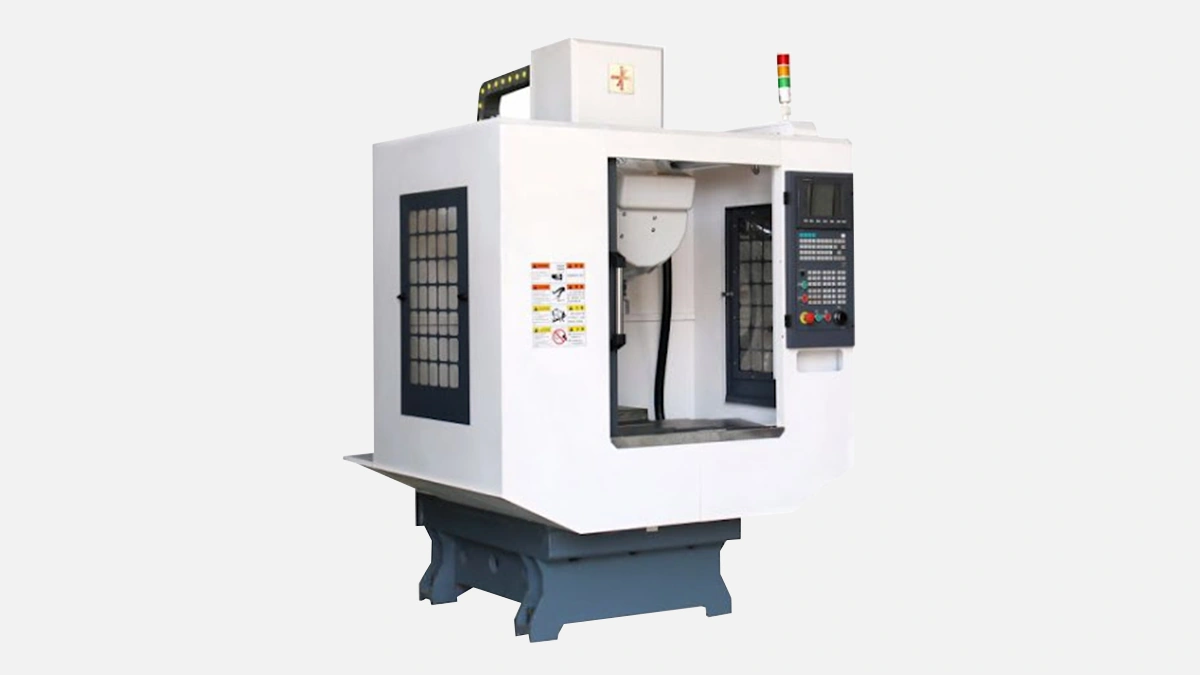

Сверлильный и резьбонарезный центр BLIN BL-S450

Область применения

BL-S450 создан для серийной и мелкосерийной обработки деталей из стали, алюминиевых сплавов и инженерных полимеров. Наиболее охотно его внедряют:

• механосборочные цехи, изготавливающие корпуса гидравлической и пневматической аппаратуры,
• автокомпонентные предприятия с большим количеством резьбовых отверстий в ступицах и крышках,
• мебельные фабрики металлического каркаса, где важна скорость сверления тонкостенных профилей.

Практика показывает, что при парке из трёх таких центров можно закрывать до 95 % отверстий диаметром 2 – 20 мм на детали размером до 450 × 400 мм, высвобождая более дорогие обрабатывающие центры для комплексных операций.

Производитель без «белых пятен»

BLIN Machine Tools работает на рынке металлообработки с 1998 года. Выпускает свыше 70 моделей станков в годовом объёме 11 000 единиц, из которых около 1200 приходятся на серию BL-S. BL-S450 пережил две модернизации: ревизия 2016 года дала более жёсткую литую станину, ревизия 2021 года — переход на шпиндельный двигатель Fanuc βi-12 для повышения крутящего момента на низких оборотах. Таким образом, перед нами третья, наиболее зрелая версия модели.

Жёсткая база и узлы

Литая станина из высокопрочного чугуна Меhanite формируется в индивидуальных кокилях, что снижает внутренние напряжения. Трёхопорная конструкция стойки делает отклонение шпинделя при боковой нагрузке 1000 Н не более 4 мкм. Конструкция дополнена:

• направляющими качения NSK серии P4,
• шарико-винтовыми парами диаметром 32 мм с преднатягом 0,01 мм,
• направляющими X/Y/Z 600/450/400 мм.

Надёжность такой комбинации подтверждается ресурсными испытаниями: 10 000 часов непрерывной работы без замены направляющих при повторяемости позиционирования ±0,003 мм.

Шпиндельный узел

BL-S450 комплектуется шпинделем BT-30 с интегрированным мотор-шпинделем 5,5 кВт. Диапазон оборотов 150 – 10 000 мин⁻¹ позволяет без смены ремня переходить от чугунного сверления к финишному растачиванию алюминия.

Токарь-наладчик легко подмечает четыре технологических плюса:

1. момент на 1500 мин⁻¹ — 26 Н·м, что критично для нарезания М12 в углеродистой стали,
2. воздушный продув патрона исключает попадание стружки на посадку инструмента,
3. вибрации шпинделя не превышают 1,2 мм/с по ISO 10816,
4. встроенный датчик температуры автоматически снижает обороты при перегреве до 60 °C, предотвращая тепловой дрейф.

ЧПУ и программная оснастка

На европейский и российский рынки поставляется комплектация с Fanuc 0i-MF Plus. Контроллер поддерживает окончание резьбы без коррекции G-code, опережающее торможение Jerk Control и встроенную функцию Thread Cutting Package — всё это уменьшает обрыв метчиков на 27 % по сравнению с предыдущим поколением.

С завода доступно 512 Кб памяти, но ещё 2 Гб доступны через слот SD, чего достаточно для длинных макросов сверления.

Магазин инструмента

Перед тем как перейти к описанию смены оснастки, важно понимать, что в центре акцент сделан на темп выполнения сквозных отверстий одной оснасткой.

Магазин на 21 позицию с грабельным сменщиком выполняет полный цикл T-T за 1,6 с. Пневматический привод вместо гидравлики упрощает обслуживание и сокращает простой при сезонных отключениях централизованных гидростанций.

После инсталляции в Курганском инструментальном заводе было отмечено, что стандартное плечо адекватно выдерживает инструмент весом до 3 кг без потери времени захвата, что для класса BT-30 является высокой практической величиной.

Системы подачи СОЖ и удаления стружки

Производительность насоса СОЖ 40 л/мин при давлении 6 бар даёт возможность применять резьбонарезные твердосплавные инструменты с внутренней подачей.

Встроенный шнековый транспортер рассчитан на стружку длиной до 50 мм из низкоуглеродистых сталей. Альтернативная цепная система доступна опционально, но в большинстве случаев не требуется.

Эффективность выноса стружки подтверждена практическими испытаниями: через 8-часовую смену в цехе сельскохозяйственного машиностроения объём ручной уборки стружки возле станка снизился на 40 %.

Производительность в цифрах

Прежде чем рассмотреть специфические режимы, приведём сухие технические данные, актуальные по паспорту модели 2023 года.

Эти цифры показывают, что BL-S450 закрывает почти весь диапазон резьбовых операций до М16, что достаточно для большинства крепёжных и корпусных деталей.

Сравнение с ближайшими аналогами

Потенциальные покупатели нередко рассматривают Datron M8Cube и HAAS DT-1 как альтернативу. Чтобы облегчить выбор, свели ключевые различия в таблицу.

Из таблицы видно, что BL-S450 занимает нишу «бюджетного работяги», перевешивая DT-1 по соотношению цена-резьбовой диапазон и обходя Datron по универсальности материалов. Для компаний, где резьбовой объём до М16, экономическая целесообразность очевидна.

Экономика внедрения

Окупаемость центрально зависит от трёх факторов: стоимость станка, загрузка станка и % брака. Разберём цифры, полученные на Подольском производстве крепёжных элементов:

• Цена станка с базовым пакетом — 5,8 млн руб,
• Загрузка 2 смены по 8 часов — 3120 машин-часов в год,
• Экономия времени по сравнению с радиально-сверлильными станками — 1,2 мин на отверстие,
• Годовой объём — 900 000 отверстий.

Итого условно-чистая экономия составляет 1,8 млн руб в год, а срок окупаемости — 3,2 года. При переводе нарезки резьбы с метчиков на формообразующие резцы экономия ещё выше за счёт расхода инструмента.

Что нужно знать о сервисе

BLIN публикует перечень регламентных работ и ресурса комплектующих:

• мотор-шпиндель — 20 000 часов до переборки,
• ЧПУ-система — 60 000 часов MTBF,
• насос СОЖ — 8 000 часов.

Реальные пользователи на российском форуме CNCzone подтверждают, что сервисный доступ упрощён: все фильтры и заправочные точки вынесены на левую стенку, а тумба управления крепится на быстроразъёмных клеммах.

Итоговые преимущества

BL-S450 демонстрирует заметный баланс трёх характеристик:

1. Производительность — 48 м/мин быстрых перемещений и 1,6 с смены инструмента позволяют формировать до 2400 отверстий Ø8 с резьбой М8 за смену.
2. Точность — стабильные ±0,003 мм повторяемости снижают брак на корпусных деталях с пластиковыми крышками, где критична соосность.
3. Стоимость владения — цена вдвое ниже западных аналогов и минимальное гидрооборудование уменьшают затраты на обслуживание.

Эти плюсы делают модель привлекательной для средних заводов автокомпонентов, мебельных фабрик металлической мебели и производств сельхозтехники, где объём резьбовых операций велик, а запас капитальных затрат ограничен.
