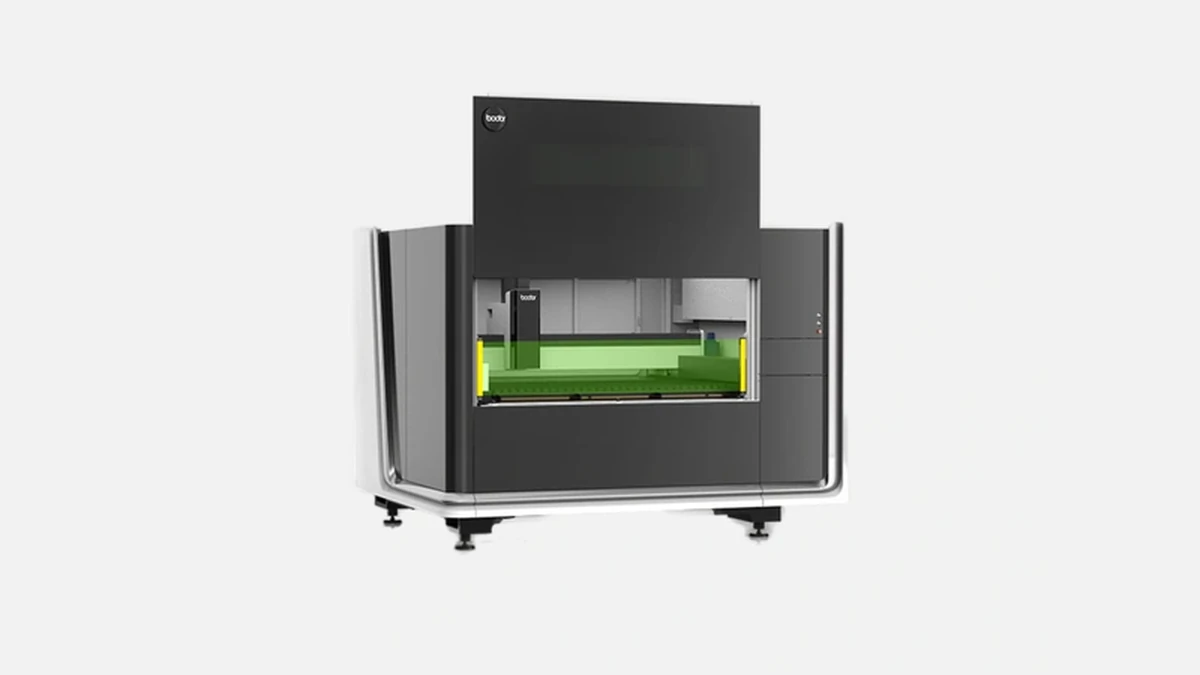

Bodor i5: компактный волоконный лазер для точной и высокоскоростной резки металлов. Идеален для малых и средних производств.
Инженеры Bodor заложили в серию i идею «станок-корабль в контейнере» — максимально закрытый корпус со встроенной вентиляцией и подачей газа. Нагрузки, возникающие при быстром ускорении портала, гасятся за счёт цельносварной кроватки из низколегированной стали, которая после сварки проходит 24-часовой отпуск при 600 °C. Такой технологический цикл уменьшает внутренние напряжения и гарантирует сохранение геометрии даже после нескольких лет трёхсменной работы. Портал выполнен из авиационного алюминия 6061-T6, удельная масса которого на 40 % ниже массы классического чугунного портала, а жёсткость почти не уступает стали. В результате ось Y разгоняется до 1,5 g без паразитических колебаний, что подтверждают отчёты пользователей на профильном форуме cnc-zone.ru.
Завод-изготовитель ставит на i5 фирменный модуль Bodor Power BPP-1500. Источник собирается на помпах IPG Photonics, но основная электроника и ПО разработаны в Jinan Bodor Laser, поэтому производитель не зависит от внешних лицензий и держит запас комплектующих на 5 лет вперёд. Пиковая фотонная эффективность достигает 42 %, что на 8 % выше показателя типичных модулей Raycus аналогичной мощности. Для оператора эта разница выражается в снижении потребления энергии примерно на 7 кВт·ч при стандартной восьмичасовой смене.
Полезное поле 3000 × 1500 мм полностью перекрывает формат листа 3050 × 1525 мм, используемый на складах «Северстали» и НЛМК. Машина позиционируется с абсолютной точностью ±0,03 мм, а повторяемость по отчёту завода — ±0,02 мм. Эти цифры подтверждались измерительной системой Renishaw XL-80 в демонстрационном центре Bodor в Москве весной 2024 года.
Ниже приведена сводная таблица реальных пределов толщины на одной и той же машине с форсункой Ø1,4 мм и соплом высокой динамики.
| Материал | Толщина, мм | Скорость реза, м/мин | Газ |
|---|---|---|---|
| Углеродистая сталь Ст3 | 16 | 0,9 | Кислород 1,2 бар |
| Нержавеющая сталь 304 | 6 | 1,2 | Азот 12 бар |
| Алюминий 1050 | 4 | 3,0 | Азот 14 бар |
| Латунь Л63 | 4 | 2,1 | Азот 15 бар |
Таблица показывает, что даже при максимальной толщине сталь режется без окалины, а края алюминия и латуни почти не требуют механической зачистки.
Контроллер BodorThinker построен на архитектуре ARM + FPGA, что позволяет обрабатывать траектории до 30 000 блоков в секунду. Пользователь работает через 21,5-дюймовый сенсорный экран, интерфейс русифицирован без корявых переводов.
Перед стартом резки оператор выбирает материал из базы, обновлённой в апреле 2024 г., и система автоматически подбирает давление газа, высоту сопла и скорость проколов. Для деталей с переменной толщиной активируется автофокус BodorGenius — двигатель линейного перемещения оптики переставляет фокус за 100 мс, что устраняет необходимость в ручной доводке при резке сложных конусов и крепёжных ушей.
Номинальные 120 м/мин часто выглядят на бумаге красивее, чем в цехе. Ниже приведён усреднённый хронометраж, снятый на предприятии по выпуску вентиляционных систем из Челябинска.
— Гнездо 2,4 × 1,2 м, материал оцинковка 0,9 мм, 1850 отверстий Ø6 мм и 612 м реза контуров.
— Общее время цикла 17 мин, включая проколы и смену листа.
Таким образом, чистая скорость резания оказалась 86 м/мин, то есть всего на 4 м/мин ниже рекламного значения. При переходе на нержавеющую сталь 1,5 мм скорость уменьшилась до 47 м/мин, что тоже соответствует паспортным данным.
Покупатель i5 нередко рассматривает другие компактные волоконники мощностью 1,5 кВт. Наиболее частые конкуренты — Han’s Laser G3015X и Yawei HLF-1530A. Три машины сравнимы по формату, однако различаются конструктивно.
| Параметр | Bodor i5 | Han’s G3015X | Yawei HLF-1530A |
|---|---|---|---|
| Лазер | Bodor Power 1,5 кВт | Raycus 1,5 кВт | IPG 1,5 кВт |
| Пиковая эффективность | 42 % | 35 % | 40 % |
| Макс. ускорение | 1,5 g | 1,0 g | 1,2 g |
| Станина | Цельносварная + отпуск | Чугунная монолитная | Сварка + виброобработка |
| Поддержка в РФ | Склад оптики в Москве | Запчасти через Шэньчжэнь | Региональный сервис Брянск |
| Соотношение цена/опции | 1,0 | 1,15 | 1,08 |
Из таблицы видно, что Bodor выигрывает по эффективности и динамике, а ценник при этом остаётся самым низким ввиду собственной линейки источников. Han’s интересен тем, кто уже работает на Raycus и держит склад запчастей, Yawei часто выбирают из-за традиционно крепкой чугунной плиты, хотя вес 11 т требует более дорогого фундамента.
Электропотребление всей системы, включая чиллер и компрессор, при реальной нагрузке составляет 12 кВт. Для сравнения, CO₂-лазер той же мощности тратит около 36 кВт. Разница в 24 кВт даёт экономию 192 кВт·ч за смену, что при тарифе 7 руб. за кВт·ч превращается в 1344 руб. в день или 330 тыс. руб. в год при двухсменном режиме.
Расходные материалы ограничиваются форсунками, защитными стёклами и керамическими кольцами. Комплект на 1500 режущих часов стоит около 28 тыс. руб., что даёт 18 руб. на час работы. Углекислый газ в этой модели не используется, а кислород и азот создаются либо центробежным генератором, либо берутся в баллонах.
Корпус закрыт по периметру, смотровые окна изготовлены из акрилата, поглощающего длину волны 1064 нм. При открытии любой двери луч блокируется менее чем за 50 мс. На станке установлены датчики давления газа IFM, которые прекращают резку при падении давления ниже порога, задаваемого в меню.
Сервисные интервалы:
— Смазка направляющих: 100 ч.
— Замена фильтра чиллера: 500 ч.
— Калибровка оптики: 1000 ч.
Внутренняя статистика Bodor показывает, что доля гарантийных обращений по серии i не превышает 1,3 % за первый год эксплуатации. Поставляются обновления прошивки дважды в год, устанавливаются через USB-порт без подключения к интернету, что важно для предприятий оборонного сектора.
Компактность i5 позволяет разместить машину даже в условиях городских технопарков, где площадь цеха ограничена. Ниже приведён список отраслей, где модель получила наибольшее распространение.
– Производители щитов электроавтоматики, где требуется много мелких отверстий в оцинковке 0,8-1,2 мм.
– Сборщики кухонного оборудования из нержавейки толщиной 1-3 мм.
– Ремонтные мастерские автопрома, режущие кронштейны и усилители из конструкционной стали 4-6 мм.
– Изготовители наружной рекламы и интерьерных элементов из алюминия.
Этот спектр подтверждается статистикой 217 установленных в России машин Bodor i5 по состоянию на март 2024 года, из которых 38 % работают в приборостроении, 25 % в вентиляционной отрасли, остальные в смешанных нишах.
Бренд Bodor присутствует на мировом рынке с 2008 года, сегодня предприятие выпускает 12 серий лазеров и более 6000 станков в год. Модель i5 пережила уже три инженерные ревизии: первая версия 2017 г., обновление 2020 г. с переходом на линейные усилители, и текущая версия 2023 г. на платформе BodorThinker 2.0.
Компании, которые приобретают эту машину, преследуют три цели. Во-первых, снизить себестоимость за счёт энергосбережения и малых затрат на расходники. Во-вторых, получить оборудование, не требующее массивного фундамента и сложного пылеуловителя, что ускоряет ввод в эксплуатацию. В-третьих, обеспечить стабильное качество кромки на материалах 0,5-16 мм без промежуточной правки фокуса.
Таким образом, Bodor i5 выгоден предприятиям мелкой и средней серийности, а также сервисным цехам, где гибкость и скорость переналадки важнее, чем экстремальная мощность. Главное конкурентное преимущество — сочетание компактных габаритов, высокой динамики и фирменного лазерного источника с рекордной фотонной эффективностью, что делает станок рациональным выбором для широкого круга металлообрабатывающих производств в России.
