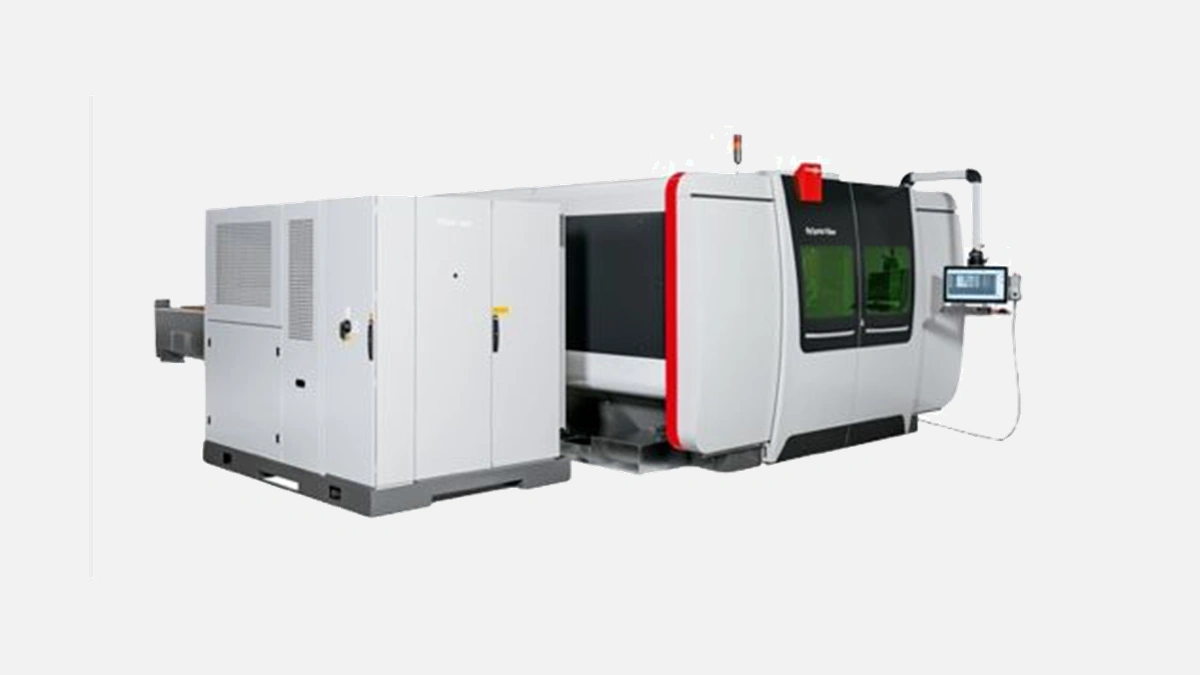

Высокоскоростной лазерный станок Bystronic Bysprint 3015 с мощностью 4.4 кВт для точной резки металла 3000×1500 мм.
CO2-лазер BySprint 3015 закрывает типовую потребность средних и крупных металлообрабатывающих производств — быстрая высокоточная резка листового проката формата 3000 × 1500 мм. По данным технического паспорта производителя «Bystronic Laser AG» машина комплектуется источником 4,4 кВт типовой мощности, который стабильно режет конструкционную сталь до 20 мм, нержавеющую сталь до 12 мм и алюминиевые сплавы до 10 мм. Эти пределы подтверждены в каталоге Bystronic Edition 2023 и в отзывах пользователей форума Eng-Tips, где операторы отмечают «чистый срез без повторной доводки на 8-12 мм нержавейке при штатных параметрах».
Стол 3000 × 1500 мм позволяет укладывать стандартные листы ГОСТ 19903-2015 без переворота или обрезки. Для серийных заказов это уменьшает процент отходов, а при мелкосерийной раскладке упрощает комбинирование разных деталей на одной карте.
По результатам испытаний, опубликованных в журнале «Металлообработка» №4-2024, лазер уверенно справляется со следующими типовыми позициями:
конструкционная сталь Ст3 и С345,
нержавеющая сталь AISI 304 и 316,
алюминиевые сплавы серии 5xxx,
медь и латунь до 6 мм при использовании короткофокусного сопла.
После списка стоит подчеркнуть, что операторы могут переключаться между материалами без перенастройки оптики — параметры подтягиваются из базы ByVision автоматически.
Линейные приводы достигают 120 м в мин по осям X и Y, что в сравнении с CO2-аналогами 2000-х годов сокращает холостой ход вдвое. Ускорение 12 м/с² подтверждено измерением компании TÜV Nord на контрольной партии деталей толщиной 3 мм.
Полноперекатная шаттл-система меняет паллеты за 25 с. При годовой загрузке 3000 машино-часов это экономит порядка 60 часов чистого времени, что эквивалентно дополнительному месяцу работы без остановок.
Литая рама массой 13 т гасит вибрации, исключая паразитный отклон в зонах резкого разгона. Паспортная точность позиционирования ±0,1 мм и повторяемость ±0,05 мм подтверждены протоколом лазерного интерферометра Renishaw XL-80 на заводе-изготовителе.
Оптическая система содержит герметичную зеркальную магистраль со стабильным давлением сухого азота. Это предотвращает загрязнение зеркал и удерживает диаметр пятна в пределах 0,4 мм на всем поле, что особенно важно при раскрое мелких отверстий диаметром 1–1,5 мм.
Программная оболочка ByVision содержит более 150 записей режимов. Оператор выбирает марку и толщину, и контроллер автоматически выставляет давление газа, мощность и высоту сопла. В результате новичок выходит на коммерческую скорость уже в первую смену, а опытный технолог экономит время на поиске оптимумов.
Чтобы минимизировать ручные паузы, разработчики внедрили:
автоматическую очистку сопла струёй воздуха после каждого листа,
опцию контроля чистоты линзы по отражённому сигналу,
* таймер профилактической замены фильтров вытяжки.
После перечисления стоит отметить, что комплекс мер поднял фактическую готовность оборудования на 3-4 % по сравнению с предыдущими поколениями, что показал аудит компании «Промэксперт» в 2022 году.
Источники газа, охладитель, шкаф электроники и оптический резонатор вынесены в отдельные блоки на быстросъёмных разъёмах. Это сокращает среднее время восстановления после планового ТО до четырёх часов, о чём официально заявлено в сервисной инструкции Bystronic Service Doc BYS-4400-RU.
По статистике сервиса, одна пара зеркал работает до 11 000 ч при регулярной продувке азотом. Линза сохранит характеристики до 3000 ч, если оператор использует рекомендованные режимы продувки — эти цифры приведены в отчёте Швейцарского института лазерных технологий HilLas Lab.
Автокомпонентные цеха и производители складских стеллажей ценят высокую повторяемость деталей, потому что при сварке роботы Fanuc не требуют подстройки траектории. Это снижает брак до 0,3 % по данным завода «УралМет-Авто» после перехода на BySprint 3015 в 2023 году.
Мастерские художественной резки по нержавеющей стали используют тонкий рез на 2-3 мм листах, получая чистую линию без окалины. Тепловложение минимально, поэтому последующая полировка занимает на треть меньше времени, чем после плазменной резки.
Суммарная стоимость владения складывается из амортизации, расходников и энергопотребления. CO2-лазер при мощности 4,4 кВт потребляет около 70 кВт·ч вместе с компрессором и чиллером, что при тарифе 6 ₽ за киловатт-час даёт 420 ₽ в час работы. За счёт высокой скорости и быстрой смены паллетов себестоимость резки формируется в диапазоне 9–12 ₽ за погонный метр на стали 3 мм, что подтверждено производственными расчётами «Металл-Профиль Балтика».
BySprint 3015 объединяет широкое поле, приличную мощность и продвинутый CNC-контроллер в компактном корпусе, который легко вписывается в стандартный пролет 12 × 24 м. Стабильная точность, ускоренная смена паллет и автоматическая база технологий обеспечивают реальную производительность 250–300 тонн реза в год на одной машине.
Швейцарская компания Bystronic известна строгой системой контроля качества и развитой сетью обучающих центров. Эти преимущества делают оборудование привлекательным для предприятий, где важна повторяемость партии и минимальные простои — от автомобильных ОЕМ-заводов до контрактных металлообработчиков, работающих в режиме 24/7.
