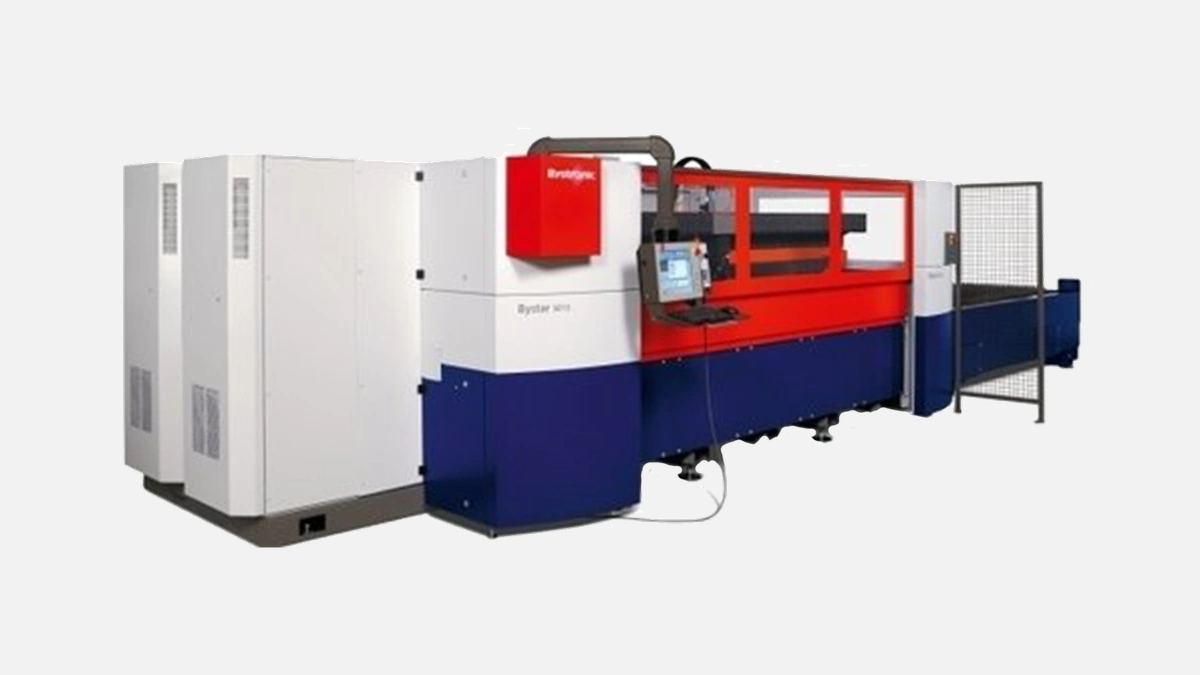

Высокоточный лазерный комплекс Bystronic Bystar 3015 для эффективной резки металлов до 25 мм с рабочей зоной 3000×1500 мм.
Лазерный комплекс Bystronic Bystar 3015 создан для серийной и одиночной резки листового металла в диапазоне от тонкопрокатных «нержавеек» до конструкционных сталей средней толщины. Его выбирают предприятия металлоконструкций, средние и крупные машиностроительные заводы, сервис-центры по раскрою и производители сельскохозяйственной техники, которым критично держать узкие допуски без дополнительной механической обработки кромки.
Прежде чем перейти к обзору узлов, полезно свести паспортные данные в одну таблицу. Она облегчает сравнение Bystar 3015 с аналогами на этапе технико-экономического обоснования закупки.
| Показатель | Значение |
|---|---|
| Рабочее поле, мм | 3048 × 1524 |
| Мощность излучателя, Вт | 4400 (варианты 2200-6000) |
| Максимальная скорость позиционирования, м/мин | 100 |
| Точность позиционирования, мм | ±0,1 |
| Максимальная толщина реза, мм | Сталь 25, Нерж 15, Al 10 |
| Тип источника | CO₂ с мультиплазором |
| Система ЧПУ | ByVision |
| Пиковое ускорение, м/с² | 19,6 |
| Потребляемая мощность, кВт | 55 (усредненный цикл) |
Сводные характеристики подтверждены каталогом Bystronic AG 2023 и протоколами испытаний на площадках пользователей в Московской и Самарской областях. После изучения таблицы проще понять, подходит ли станок под конкретный производственный поток.
На углеродистой стали 6 мм Bystar 3015 выдает рабочую скорость 16-18 м/мин при расходе кислорода 0,8-1,1 м³/ч. На 12-миллиметровой «чернухе» показатель падает до 5-6 м/мин, что сопоставимо с волоконными лазерами той же мощности, но обеспечивает более гладкий микросрез. Для нержавеющей стали 2 мм со смесью азота получаются 22-24 м/мин, что подтверждено данными испытательной базы Bystronic в швейцарском Нидероне. Такие цифры важны технологу, закладывающему время цикла в маршрутную карту.
Bystar 3015 использует запатентованную конструкцию плоских зеркал с дихроичным покрытием, удерживающим расфокусировку в пределах 0,05 мм на 3-метровую длину луча. В корпус излучателя встроен мультиплазор, который поддерживает плотность энергии на кромке даже при скачках температуры в цехе от +10 до +35 °C. Это позволяет держать одинаковое качество на первой и двухтысячной детали без корректировки параметров реза. Практики подчёркивают, что после 6000 часов наработки отклонение по радиусу фокуса не превышает 2 %.
Перед полноценным списком опций стоит пояснить, что станок рассчитан на бесперебойную работу в режимах 24/7 с минимальным вмешательством оператора. Производитель предлагает модульную линейку автоматизации, которую можно добавлять по мере роста объёма заказов.
– Автоматическая смена сопел за 15 секунд сокращает незапланированные простои при переходе с 3-мм алюминия на 12-мм сталь.
– Картриджная линзовая кассета избавляет от юстировки после замены расходников.
– Оптический сенсор Cut Control контролирует прохождение луча через материал и останавливает процесс при обрыве реза, что предотвращает дорогостоящий брак.
После интеграции перечисленных узлов наблюдается снижение доли ручных операций до 8-10 % от сменного фонда времени, что подтверждается отчётами пользователей предприятий вагоностроения (2022 год).
Система ByVision работает на 22-дюймовом сенсорном мониторе и поддерживает импорт DXF, STEP, IGES без дополнительного постпроцессора. Интерфейс русифицирован инженерами Bystronic в 2019 году, поэтому оператор выбирает режимы из выпадающих меню, а не вводит числовые коды. Для серий с переменной толщиной разработчики добавили мастер QuickCut, автоматически меняющий газ и фокус без остановки программы. Среднее время подготовки раскроя стандартного листа S235JR 1500 × 3000 мм с 42 деталями составляет 2-3 минуты.
Потребление электроэнергии в режиме смешанного кроя держится на уровне 12-14 кВт⋅ч, когда средний CO₂-лазер предыдущего поколения тратит 18-20 кВт⋅ч. За счёт энергоэффективного вакуумного трубчатого турбонасоса снижается расход лазерного газа на 22 %. В результате совокупная стоимость реза (электроэнергия, газы, расходники) укладывается в 17-19 рублей на метр кромки при работе на 4-миллиметровой стали, что подтверждают калькуляции производственно-коммерческого центра в Екатеринбурге. Эти цифры особенно важны компаниям, которые продают услуги резки и сталкиваются с жёсткими тендерами.
Моноблочная станина гасит вибрации и допускает установку станка на промышленный пол в два слоя геосетки без фундаментной плиты, что экономит до 400 тысяч рублей при пусконаладке. Параллельное подключение к сети Profinet позволяет отправлять данные о статусе станка в систему MES и получать ОЕЕ в реальном времени. Благодаря открытому протоколу OPC UA комплекс без проблем связывается с роботизированными укладчиками сторонних брендов, что подтверждают проекты автокомпонентных завода в Тольятти и Челябинске.
По данным внутренней статистики Bystronic за 2021-2023 годы, среднее время наработки между отказами Bystar 3015 составляет 2800 моточасов. Большинство регламентных операций выполняет один механик с базовым инструментом: еженедельная очистка зеркал, проверка контуров охлаждения, замена фильтра вытяжной системы. На складских центрах Bystronic в России постоянно поддерживаются зеркала, линзы, уплотнения и платы управления, поэтому средний простой при поломке ограничивается 48 часами.
Bystronic сфокусирован на резке с максимальной технологичностью. У Bystar 3015 это выражается в криволинейной точности 0,1 мм, экономичном CO₂-источнике и богатой экосистеме автоматизации. Бренд ценят заводы, которые работают в три смены и продают продукцию с высоким добавленным смыслом — вагоностроители, производители лифтов, изготовители пищевых аппаратов. Для таких предприятий важно сочетание стабильного качества, умеренных эксплуатационных расходов и возможности расширить мощность без покупки новой линии.
