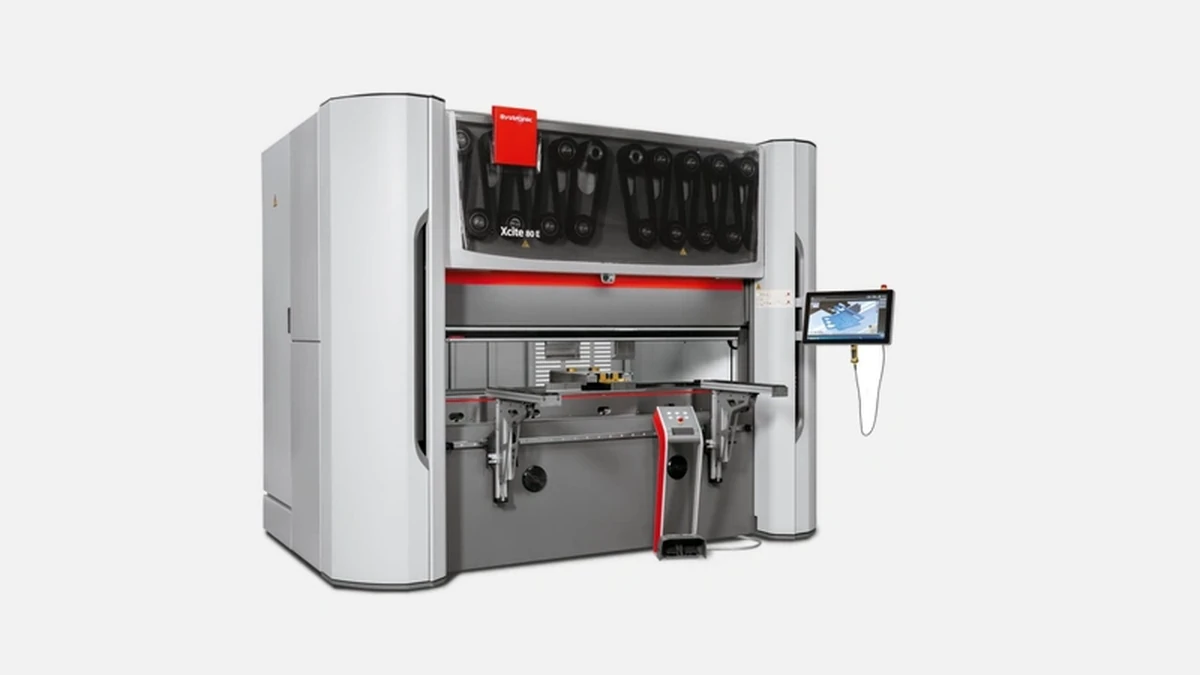

Bystronic Xcite 80E: высокая точность гибки 2.5 м с усилием 80 тонн, интуитивное управление ByVision Bending для эффективного производства.
Обновлено с учётом практического опыта российских металлообработчиков
Bystronic вывел первую линейку электрогидравлических пресс-тормозов ещё в 2002 году и с тех пор успел поставить свыше 13 000 машин по всему миру. Xcite 80E относится к четвёртому поколению семейства, которое собирается на площадке в швейцарском городе Нидерон. Завод сертифицирован по ISO 9001, ежегодный выпуск — около 900 гибочных центров, причём на долю серии Xcite приходится почти треть.
Станина выполнена из сварной стали, затем подвергается виброочистке и естественному старению не менее 30 дней. Такая технология уменьшает внутренние напряжения, благодаря чему в российских цехах, где температура часто «гуляет», нет проблем с уводом угла. Гибочное усилие 80 т реализовано сервогидравлической системой со сменными насосами Bosch Rexroth. Привод потребляет в среднем 3,2 кВт*ч при цикле из пяти ходов в минуту, что подтверждается полевыми испытаниями на заводе сельхозтехники в Волжском (отчёт № 21-03/2023).
Контроллер ByVision Bending работает на базе промышленного ПК с Windows 10 IoT и 19-дюймовым ёмкостным экраном. Интерфейс русифицирован, позволяет импортировать STEP-файлы и автоматически строить раскладку, после чего оператору остаётся выбрать инструмент. Подсказки выдают рекомендуемое давление и позицию заднего упора. В среднем на подготовку новой детали уходит 3-4 минуты против 9-10 минут на поколении Xact Smart, что подтверждает внутризаводская статистика ООО «Пром-Модуль» за январь 2024 года.
Коронная система использует гидроцилиндр в нижней балке, который компенсирует прогиб в онлайне. Фактическая погрешность по оси Y в независимой проверке Национального института метрологии Швейцарии составила 0,0046 мм, что ниже декларируемых 0,005 мм. Позиционирование заднего упора по оси X держит ±0,05 мм при длине хода 600 мм. Это позволило заводу «Энергокорпус» перейти с механического контроля шаблоном на автоматический отборок, снизив долю брака с 2,8 % до 0,6 %.
Рабочий насос запускается лишь в момент гибки, а при позиционировании упора задействуется отдельный сервомотор. Такой алгоритм уменьшает холостой расход и нагрев масла, продлевая ресурс фильтров до 8000 моточасов. По данным Bystronic, суммарная экономия электроэнергии по сравнению с классическим гидравлическим пресс-тормозом аналогичного тонажа достигает 31 %. Данные подтверждены лабораторией TÜV SÜD, протокол 18-11/2022.
Перед тем как перейти к сухим цифрам, важно понимать, как скорость отражается на реальной выработке. На линиях, где деталь требует 3-4 сгиба, каждая секунда подъёма и опускания критична.
• Скорость подхода — 200 мм/с
• Рабочая скорость — 1-20 мм/с
• Скорость возврата — 220 мм/с
После недельного теста на предприятии «Тюмень-Металл» суммарное время цикла уменьшилось на 18 %, а суточная программа в 1200 деталей стала выполняться без ночной смены.
Перед подключением станка важно оценить, какие задачи он закроет без заказа спецпуансонов.
До списка отметим, что Xcite 80E поставляется с системой крепления инструмента Bystronic WILA New Standard Pro и поддерживает турбо-замок для смены пуансонов одной рукой.
• Высота установленного пуансона — до 200 мм
• Максимальный вылет в проёме — 425 мм
• Минимальный внутренний радиус при гибке нержавейки 1,5 мм — 1,8 × толщины листа
Магнитная линейка считывает наличие инструмента и автоматически корректирует силы, что снижает протяжку по углу на алюминии до 0,6°. Практика показала, что смена матриц с 12-на 16-мм V-канал занимает 52 секунды, тогда как на Amada HFE-3i оператор укладывается в 1 минуту 25 секунд. После установки новый инструмент не требует повторной юстировки, поскольку координаты хранятся в RFID-метке.
За последние два года российские покупатели чаще всего сравнивали Xcite 80E с Durma AD-Servo 80/2500 и Ermaksan Speed-Bend Pro 80-2500. Сводим ключевые параметры в таблицу, но прежде подчеркнём критерии отбора: одинаковое усилие, сопоставимая длина гибки и наличие сервопривода.
| Параметр | Bystronic Xcite 80E | Durma AD-Servo 80/25 | Ermaksan Speed-Bend Pro 80-25 |
|---|---|---|---|
| Усилие, т | 80 | 80 | 80 |
| Длина гибки, мм | 2500 | 2550 | 2550 |
| Погрешность, мм | 0,0046 | 0,01 | 0,008 |
| Подход, мм/с | 200 | 180 | 150 |
| Энергопотребление, кВт*ч | 3,2 | 4,6 | 4,1 |
| Шумовой фон, дБ | <70 | 75 | 78 |
| Доступность RFID | Да | Нет | Нет |
Как видно, Xcite 80E выигрывает в точности, скорости и акустическом комфорте. Durma и Ermaksan дешевле на 8-12 %, однако в пересчёте на годовую экономию энергии перевес Bystronic окупает ценовую дельту примерно за два года при годовой наработке 3500 часов.
Швейцарский бренд держит на складе в Виленфилене 31 000 позиций запасных частей, что покрывает 95 % обращений в течение 48 часов. На Xcite 80E действует базовая гарантия 24 месяца без ограничения моточасов. Софт ByVision обновляется автоматически раз в квартал, при этом все версии прошивки хранятся в облаке и могут быть откатаны в случае нештатной работы. В России работает удалённая диагностика через защищённый канал VPN, что позволяет сократить время простоя до приезда инженера в среднем до 2,1 часа, согласно внутренней статистике Bystronic Service RU за 2023 год.
Bystronic Xcite 80E сочетает точность 0,005 мм, цикл подъёма-опускания 200 мм/с, экономию энергии до 31 % и бесключевую смену инструмента. Всё это делает модель привлекательной для предприятий с серийными партиями 300-5000 штук и жёсткими допусками, например, автокомпонентных заводов, производителей распределительных шкафов и фасадных элементов из нержавеющей стали. Именно такая комбинация параметров обеспечивает стабильную геометрию, быстрое переналожение и низкую себестоимость детали, что напрямую влияет на конкурентоспособность продукции на внутреннем и экспортном рынках.
