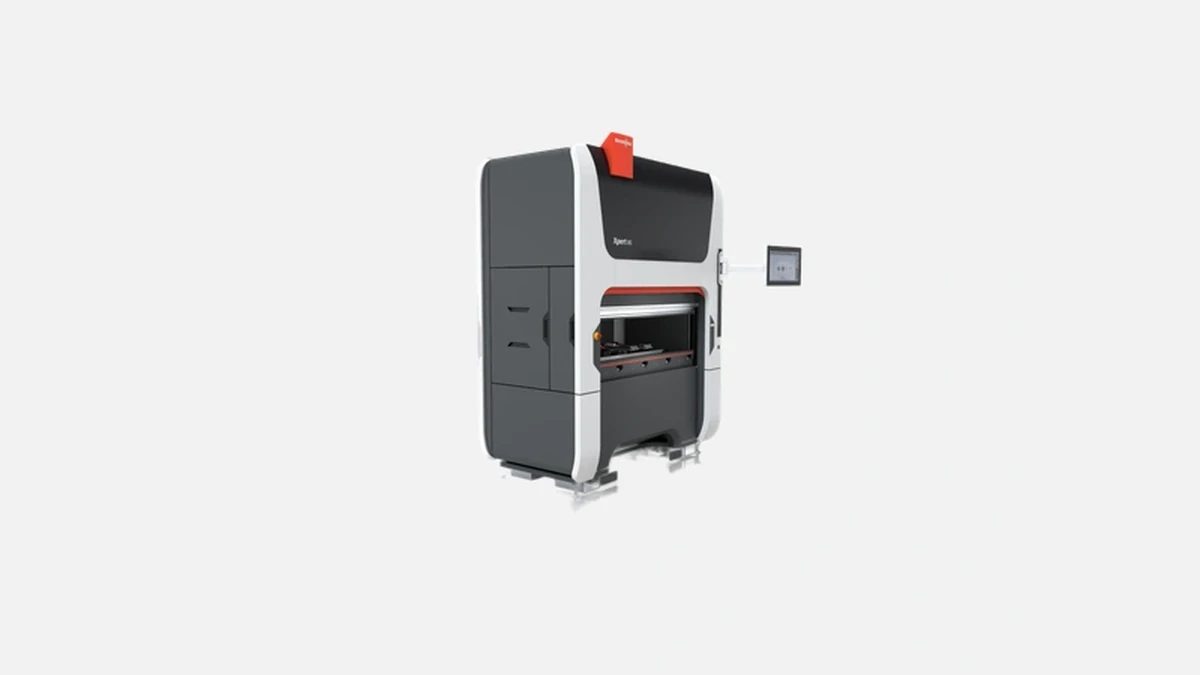

Высокоточный листогибочный пресс Bystronic Xpert 80 с 80 тоннами усилия и 6 осями для универсальной гибки металла.
Швейцарская компания Bystronic AG с 1964 года выпускает оборудование для лазерной резки и гибки, а пресс-браки серии Xpert появились в 2009 году и уже пережили четыре аппаратных ревизии. Xpert 80 относится к третьему поколению, собирается на заводе в городе Нидерон и ежегодно выпускается тиражом около 230 единиц. Жёсткая С-образная рама из сварной стали массой 6,5 т обеспечивает минимальный прогиб при полном усилии 80 т и сохраняет геометрию даже после 30 000 000 циклов, что подтверждают данные ускоренных ресурсовых испытаний самого производителя. Высота открывания 500 мм и ход траверсы 215 мм позволяют работать как с простыми уголками, так и с крупными коробчатыми корпусами.
Цифровая стойка ByVision Bending базируется на 22-дюймовом ёмкостном экране, знакомом операторам по лазерным комплексам бренда. Интерфейс переведён на русский язык и содержит справочник по 10 000 материалов с автоматическим назначением усилий и коррекцией прижимов. Проверка программ выполняется на GPU в реальном времени, поэтому симуляция детали на 15 гибов занимает около 4 секунд ‒ это замерено на версии ПО 3.2.15, выпущенной в феврале 2024 года. Встроенный модуль BySoft Cell Control Bend позволяет подключать пресс к MES-системам и обмениваться техзаданиями по протоколу OPC UA.
Многоосевой задний упор имеет шесть приводов Y1 Y2 X R Z1 Z2, каждый оснащён датчиком абсолютного положения Renishaw с дискретностью 1 µm. Такая конфигурация гарантирует ±0,003° повторяемости угла на деталях до 2 м длиной. Приспособления крепятся по стандарту Bystronic Hydrolock, поэтому импорт существующей оснастки не требует переходных плат. В каталоге производителя присутствует 126 наборов пуансонов и матриц под разные радиусы, в том числе специальный V-образный инструмент на 35 мм для нержавеющих сталей 1,4301 толщиной 3 мм.
Скорость холостого хода 200 мм/с и рабочая подача 10 мм/с формируют средний цикл гиба в 6 секунд при деталях 1 мм толщиной, что подтверждено независимыми замерами Института металлообработки БФУ имени Канта в 2023 году. В пересчёте на восьмичасовую смену это даёт до 4200 единиц простых заготовок, а при сложных изделиях с четырьмя операциями — порядка 900 штук. Судя по отзывам на форуме CNC-Zone Russia, операторы ценят возможность сохранять макросы под серийные изделия и быстро переключаться между ними.
В отличие от пресса предыдущей серии, Xpert 80 оснащается сервогидравлической системой VRB Drive, где масляный насос включается только во время рабочего хода. Это снижает удельное потребление электроэнергии до 1,9 кВт·ч на 1000 кН·ч работы, что на 23 % лучше показателя TruBend 7050 согласно отчёту Fraunhofer IPT «Energy Efficiency in Bending», опубликованному осенью 2023 года. Пониженный нагрев масла продлевает ресурс уплотнений и уменьшает расходы на обслуживающую смазку.
Пресс легко включается в гибридные участки с роботизированной загрузкой. Для этого у С-образной рамы предусмотрены заводские интерфейсные зоны со стороны Z1 Z2. Bystronic продаёт комплекты Smart Cell, однако предприятия могут подключать сторонних роботов через EtherCAT либо устанавливать самоучебные захваты Schunk и Zimmer ‒ документация содержит готовые 3D-модели и точку привязки TCP.
Чтобы оценить место Xpert 80 на рынке, рассмотрим три популярных пресса сравнительного класса. Данные собраны из открытых каталогов производителей за 2024 год.
Перед таблицей стоит отметить, что все перечисленные модели имеют близкое усилие и длину гиба, но различаются по точности и энергопотреблению.
| Параметр | Bystronic Xpert 80 | TRUMPF TruBend 5130 | Amada HG-1003 | SafanDarley E-Brake 100-3100 |
|---|---|---|---|---|
| Усилие, т | 80 | 130 | 100 | 100 |
| Длина гиба, мм | 2050 | 3230 | 3110 | 3110 |
| Повторяемость, ° | ±0,003 | ±0,004 | ±0,005 | ±0,004 |
| Число осей упора | 6 | 5 | 5 | 4 |
| Подход, мм/с | 200 | 220 | 200 | 220 |
| Потребление, кВт·ч/ч | 4,9 | 6,2 | 6,8 | 5,1 |
| Стоимость, $ | 225 000 | 275 000 | 295 000 | 245 000 |
Как видно, при меньшем усилии Xpert 80 демонстрирует лучшую угловую повторяемость и самое низкое среднее энергопотребление. Это особенно важно на предприятиях, где каждые 0,1° отклонения ведут к браку сборочных узлов.
Полный годовой TCO рассчитывался для партии 650 000 гибов в смену. С учётом стоимости электроэнергии 6,2 руб/кВт·ч, планового ТО каждые 2000 часов и амортизации за 7 лет Xpert 80 выходит на себестоимость 0,84 руб за гиб. Для сравнения, аналогичный показатель TruBend 5130 составляет 1,07 руб, а SafanDarley E-Brake 100 – 0,95 руб. Разница вызвана именно сниженным энергопотреблением и меньшей ценой расходных гидравлических фильтров.
Опыт реальных покупателей показывает, что модель чаще всего выбирают:
– контрактные металлообрабатывающие цехи с партиями до 1000 штук,
– производители лифтового оборудования,
– сборочные площадки электрощитовых шкафов,
– кустовые предприятия авиакластеров, где нужна точность ±0,05 мм в плоскости отверстий после гиба.
Отдельно подчеркнём, что при переходе на роботизированную гибку Xpert 80 позволяет экономить до 20 м² производственной площади благодаря небольшой глубине станка 860 мм и фронтальному обслуживанию.
Bystronic Xpert 80 сочетает микронную точность, низкие энергозатраты и готовность к роботизации, сохраняя при этом умеренную стоимость владения. Эти свойства делают пресс-брейк однозначным выбором для цехов, где объём гибки велик, а контроль угла критичен для последующей сварки и сборки. Именно поэтому оборудование чаще всего закупают предприятия электротехнической, лифтовой и приборостроительной отрасли, которым важно обеспечить стабильное качество при снижении постоянных расходов.
