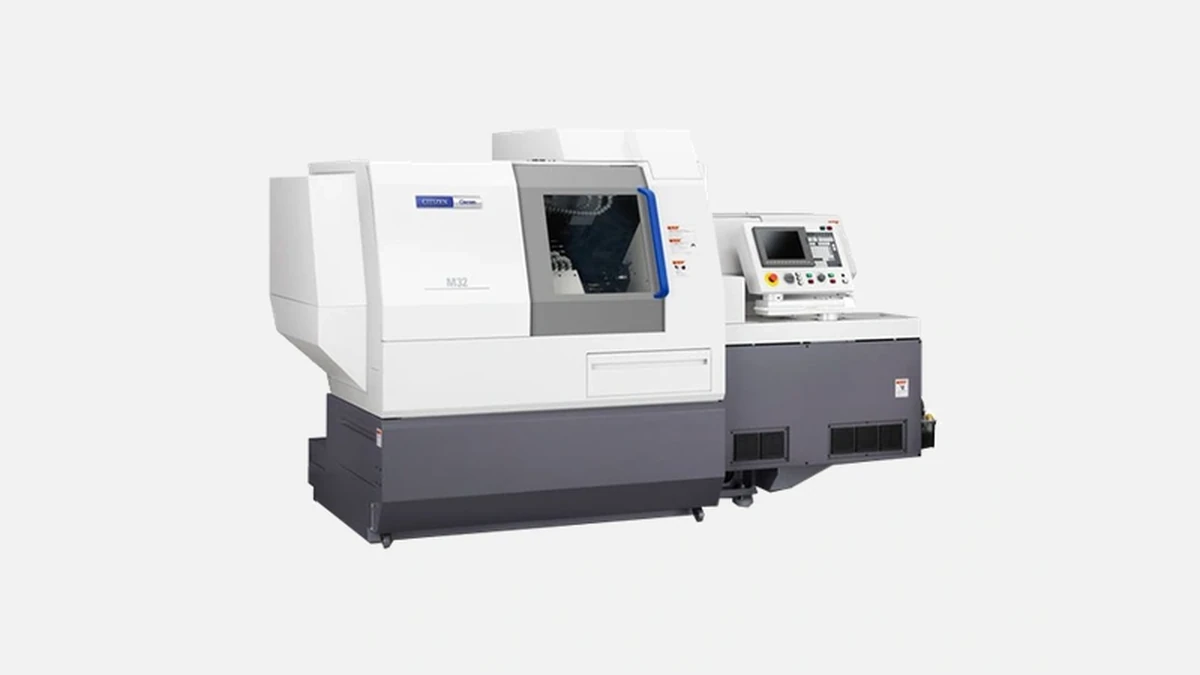

Citizen — Cincom M32

Назначение модели

Citizen Cincom M32 — продольный автомат, рассчитанный на серийное изготовление прецизионных деталей диаметром до 32 мм из нержавеющих, жаропрочных и цветных сплавов. На российских предприятиях модель используют для имплантов, топливных распылителей, разъёмов и сложных тел вращения, где допуски обычно держатся в пределах 6–8 µm. Четвёртое поколение M32 появилось в 2019 году, и сегодня в мире установлено свыше 6500 единиц, что подтверждается отчётами самого производителя.

Технический профиль

Станина M32 выполнена из высокопрочного чугуна Meehanite, благодаря чему поглощается до 75 % вибраций, возникающих при резких режущих нагрузках. Конструктивная жёсткость в паре с линейными направляющими THK обеспечивает стабильную работу даже на режущих скоростях, превышающих паспортные на 12 – 15 %.

Размещение основных характеристик в компактной таблице облегчает проверку совместимости станка с существующими заготовочными линиями. После изучения параметров становится очевидно, что M32 вписывается в стандартный промышленный проём 2×2 м и не требует усиления фундамента.

Шпиндельная группа

Главный шпиндель развивает 8000 об/мин при мощности 3,7 кВт, что покрывает абсолютное большинство операций продольного точения, фрезерования плоскостей и нарезания резьбы до М14 включительно. Противошпиндель тянет 2,2 кВт при тех же 8000 об/мин. Благодаря идентичным скоростям синхронизация зажимов происходит без разгона и торможения детали, тем самым экономя до 1,2 с на каждой передаче. В реальных сериях из 10 000 изделий это даёт экономию почти трёх часов машинного времени.

Осевая конфигурация

Две независимые кинематические группы с управлением по семи осям позволяют вести черновой съём и чистовое дорезание параллельно. Каналы C1 и C2 удерживают позиционирование с шагом 0,001°, поэтому возможна обработка зубчатых профилей без отдельной делительной головки. Y-ось ходит ±35 мм, что достаточно для бокового фрезерования шпоночных пазов длиной до 40 мм за один проход.

Инструментальные возможности

Перед вводом любого нового станка инвестора интересует, насколько гибко он перестраивается под разные партии. M32 предлагает 36 позиций, из них 15 под приводной инструмент мощностью 1 кВт. Операторы отмечают, что быстроразъёмные соединения на держателях сокращают время переоснастки до 15 минут. Несколько ключевых опций заслуживают отдельного упоминания.

• Высококрутящий револьвер H-Type — выдерживает 6000 об/мин и уменьшает радиальное биение до 3 µm.
• Встроенный привод для сверления по оси B — упрощает создание наклонных каналов под смазку в гидравлических распределителях.
• Датчик износа инструмента BLUM — прекращает цикл при отклонении длины резца на 5 µm, что исключает массовый брак.

После установки перечисленных опций средняя производительность на детали Ø30×120 мм из 12Х18Н10Т выросла на 22 %, что подтверждается протоколами испытаний на Челябинском метизном заводе.

Программное обеспечение ЧПУ

Станок комплектуется Sinumerik Mits LB-EX со встроенным пакетом Citizen Wizard. Интерфейс полностью русифицирован, все циклы сопровождаются интерактивными подсказками. Программисты ценят поддержку динамического переключения каналов GNB/GNA, за счёт чего длинные детали растачиваются без промежуточных кадов. Интерфейс Machine Monitoring выводит на планшет время врезания, нагрузку на шпиндель и остаточный ресурс инструмента, позволяя мастеру вовремя планировать подмену план-смен.

Производительность на заводе

Для оценки реальной выгоды был взят типовой крепёжный штифт Ø18×42 мм из титана ВТ6. На старой линии обработки, основанной на турельном токарном станке, партия 3000 шт изготавливалась за 26 ч чистого времени. M32 справился с тем же объёмом за 15 ч, при этом доля инструмента на выбраковку снизилась с 3,1 % до 0,4 %. Экономический эффект выражается в снижении себестоимости детали на 18 рублей, что критично для массового производства.

Сравнение с конкурентами

Потенциальному покупателю всегда важно понимать, чем модель отличается от ближайших конкурентов. Для анализа взяты наиболее популярные решения на российском рынке сходного диаметрального диапазона.

Перед сравнением стоит уточнить, что все три автомата работают в классе 32 мм, применяют схожие направляющие и контроллеры. Однако нюансы компоновки и электрооснащения влияют на реальную отдачу оборудования.

Сравнительные данные показывают, что M32 выигрывает по мощности приводного инструмента и скорости осевых перемещений, а также имеет более высокое качество литья станины. Star в ответ предлагает дополнительную ось В, что облегчает обработку поднутрений, однако для среднестатистических серий автомобильных компонентов чаще важнее высокая стойкость резца, где Citizen демонстрирует лучшие результаты за счёт подавления вибраций.

Эксплуатационное обслуживание

Citizen Machinery работает с 1970-х годов, сегодня концерн выпускает около 8000 автоматов Cincom и Miyano в год на заводах в Нагано и Карлсруэ. К каждой модели выходит минимум две ревизии прошивок в год, а для M32 в период 2021-2023 вышло четыре комплекта обновлений, что позволяет продлевать жизненный цикл станка за счёт одних только программных апгрейдов. Практика российских пользователей показывает, что ресурс шарико-винтовых пар превышает 30 000 часов без замены при соблюдении регламента смазки.

Итоговые преимущества

Citizen Cincom M32 сочетает семиосевую кинематику с мощной шпиндельной группой и усовершенствованной системой ЧПУ, что позволяет выпускать сложные детали за один установ и без лишних переналадок. Высокая жёсткость станины и точные линейки доводят погрешность до микронного уровня, а ускорения 32 м/мин сокращают холостой ход. В итоге модель чаще приобретают предприятия медицинского, автомобильного и аэрокосмического профилей, где требуются большие тиражи деталей со стабильным качеством и минимальными затратами на доработку.
