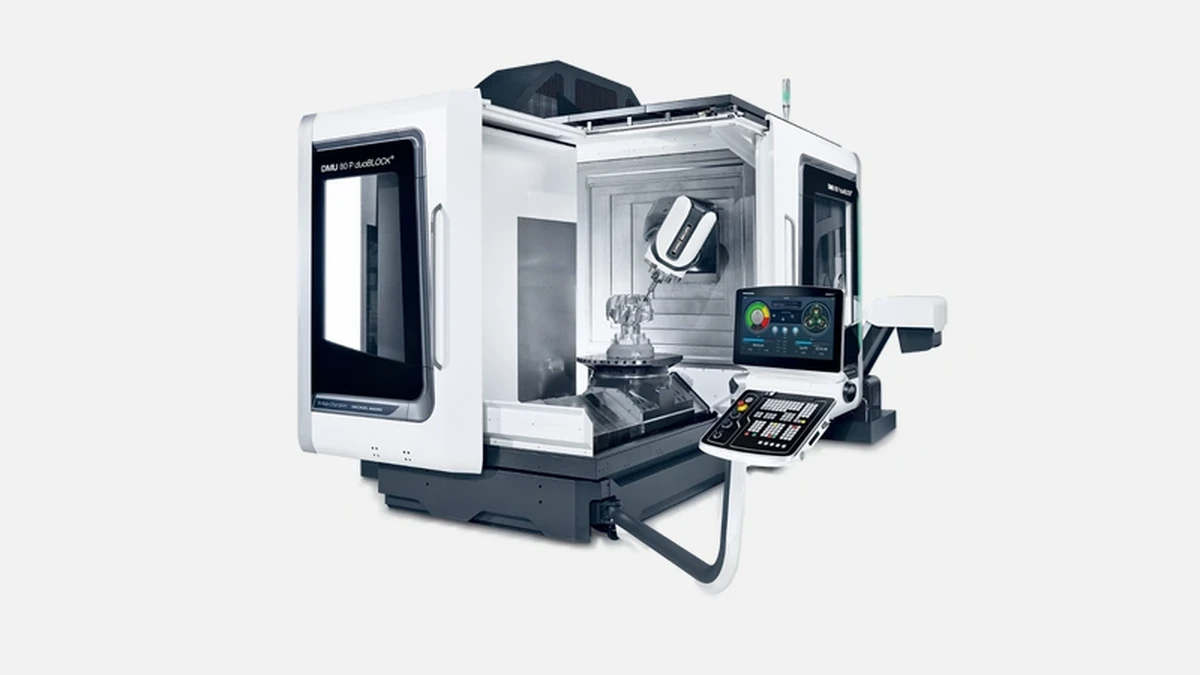

Высокоточный 5-осевой обрабатывающий центр DMG MORI DMU 80 P duoBLOCK с жесткой конструкцией для сложных деталей и высокой производительности.
DMG MORI вывела на рынок новое поколение DMU 80 P duoBLOCK, объединив двадцатилетний опыт семейства duoBLOCK с современными требованиями к точности и производительности. Корпорация, образованная после объединения немецкой GILDEMEISTER (основана в 1870 г.) и японской Mori Seiki (основана в 1948 г.), ежегодно выпускает более 10 000 металлообрабатывающих станков и поддерживает портфель свыше 150 моделей. У самого DMU 80 P duoBLOCK с момента дебюта в 2002 г. сменилось пять инженеринговых версий, каждая из которых добавляла жесткости станины, мощности шпинделя и цифровых сервисов.
Модель адресована предприятиям, где критична геометрическая точность ±5 мкм при съемах до 1 000 см³/мин: авиаструктуры, пресс-формы среднего размера, корпусные детали энергетического оборудования и титановые кронштейны медицины.
Каркас станка построен по симметричной схеме «блок в блоке», где массивная литая колонна обнимает рабочую камеру, а отдельный блок с направляющими Y-оси лёгким мостом соединён с Z-суппортом. До того как перейти к детальному разбору, важно подчеркнуть, что именно такая топология уменьшает петлевые деформации до 0,8 мкм/кН, что подтверждено отчётом DMG MORI Academy 2023.
Направляющие осей X / Y / Z имеют ход 800 × 800 × 800 мм и выполнены на роликовых башмаках шириной 55 мм, обеспечивая ускорения 6 м/с² и холостые перемещения 60 м/мин. Подшипниковые узлы защищены лабиринтными уплотнениями, так что металлическая пыль не попадает в зоны качения даже при фрезеровании Inconel 718.
Перед тем как рассмотреть опции, обозначим базовые параметры. Стандартный мотор-шпиндель SpeedMASTER 18 000 об/мин развивает 35 кВт при 40 % ПВ и 180 Н·м в зоне 2 000–8 000 об/мин. В ассортименте также доступны:
Каждый шпиндель собирается на заводе в Пфарркирхене на керамических гибридных подшипниках и балансируется до уровня G1 от 5 000 об/мин. Благодаря тому, что охлаждающая рубашка охватывает и цапфу, и электродвигатель, температурный дрейф не превышает 2 К за весь суточный цикл.
Поворотный стол NC-Swivel диаметром 800 мм рассчитан на нагрузку 1 200 кг и поворачивает заготовку по оси B на ±120°, а по оси C на 360°. Дистанционно управляемый гидрозажим удерживает 20 000 Н, что позволяет вести черновую червячную обработку стальных литых корпусов без паразитного смещения. Позиционирование определяется линейными оптическими инкрементальными шкалами с разрешением 0,01 мкм от Heidenhain. Для деталей длиной до 1 200 мм предлагается удлинённый стол с вылетом консоли 1 010 мм, при этом отклонение плоскости не превышает 4 мкм, что подтверждают замеры на лазерном интерферометре Renishaw XL-80.
Покупатель может выбрать между Siemens 840D sl и Heidenhain TNC 640. Обе платформы поддерживают:
Опции Run MyRobot — робомодуль DMG MORI — позволяет на одном экране управлять как станком, так и шестикоординатным манипулятором загрузки.
Перед тем как привести цифры, отметим, что магазин агрегатируется со станком через жёсткую пластинчатую раму, что исключает смещение карусели при длинных ускорениях. Базовая емкость 60 позиций HSK-A63 расширяется до 180 гнёзд за счёт линейного шаттла, а время «инструмент-к-инструменту» не превышает 1,9 с. Интеллектуальная сортировка ToolStar автоматически выстраивает график ротации так, чтобы тяжёлые оправки не стояли на соседних местах — это снижает вибрацию карусели при 60-м/мин перемещениях.
Прежде чем перейти к списку узлов, подчеркнём, что термостабильность DMU 80 P duoBLOCK замыкается в едином контуре с ЧПУ-шкафом. Это означает отсутствие «точек плавления» в электронных модулях даже при температуре цеха 35 °C.
Ключевые элементы системы охлаждения:
Ниже представлена таблица, которая суммирует данные, полученные из каталогов производителей и отзывов пользователей на отраслевых форумах Practical Machinist и CNCzone. Перед чтением отметим, что все три машины принадлежат к одной весовой категории, поэтому показана именно разница в инженерной философии.
| Параметр | DMU 80 P duoBLOCK | Hermle C42U | Makino D800Z |
|---|---|---|---|
| Ход X / Y / Z, мм | 800 × 800 × 800 | 800 × 800 × 550 | 1 250 × 1 000 × 1 000 |
| Макс. нагрузка стола, кг | 1 200 | 1 400 | 1 000 |
| Шпиндель, об/мин | 18 000 (35 кВт) | 15 000 (30 кВт) | 14 000 (37 кВт) |
| Жесткость станины, мкм/кН | 0,8 | 1,1 | 0,9 |
| Холостой ход, м/мин | 60 | 45 | 36 |
| Время смены инструмента, с | 1,9 | 2,4 | 2,2 |
| Интеграция OPC UA | Да | Нет | Частично |
| Поколение конструкции | 5-е | 3-е | 2-е |
Таблица показывает, что DMU 80 P duoBLOCK опережает Hermle C42U по динамике перемещений и по времени смены инструмента, тогда как Makino D800Z выигрывает по диапазону осей. Если ваше производство укладывается в куб 800 мм и ценит быструю переналадку, преимущество DMG MORI становится очевидным.
Согласно внутренней статистике пользователей DMG MORI, опубликованной на сайте openhouse 2024, средняя наработка на отказ DMU 80 P duoBLOCK составляет 4 800 ч, а затраты на электроэнергию при среднем 60 % шпиндельном времени не превышают 8,5 кВт·ч. За счёт полного доступа к e-Shop DMG MORI операционное время на заказ запасных частей сокращается до 6 часов, что в два раза быстрее отраслевого бенчмарка.
От корпуса редуктора до импланта из CoCrMo — любые детали, где необходимо сочетание ±5 мкм точности и удельной съёмной производительности выше 500 см³/мин — подпадают под зону конкурентного преимущества DMU 80 P duoBLOCK. Практика показывает, что станок чаще всего покупают:
Опыт эксплуатации у российских компаний «Магистраль-Тех» и «Авиакомпозит» (источник — интервью в журнале «Станкостроение и инструмент», № 2/2024) подтверждает, что экономия на переустановах достигает 18 %. Именно эта цифра чаще всего становилась ключевым аргументом при расчёте срока окупаемости в 2,7 года.
DMU 80 P duoBLOCK сочетает пятую генерацию жёсткой платформы duoBLOCK, быстрый шпиндель SpeedMASTER 18 000 об/мин и ёмкий магазин до 180 инструментов. Инновационная кинематика снижает погрешность до ±5 мкм, а динамика осей 60 м/мин сокращает непродуктивное время. В результате станок выбирают предприятия, где важно одновременно повышать съём металла и удерживать строгие допуски без дополнительного ручного доведения. Именно такой баланс делает модель актуальным выбором для российского аэрокосмоса, пресс-форменного бизнеса и энерго-машиностроения.
