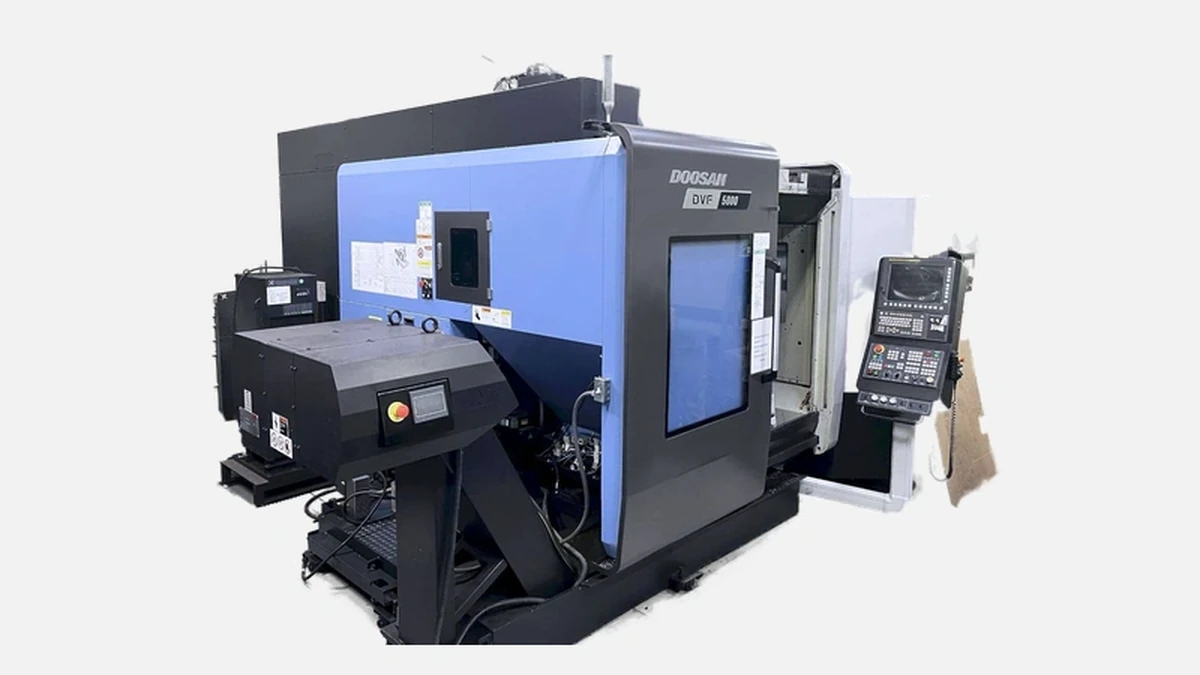

Doosan DVF 5000: 5-осевой вертикальный обрабатывающий центр Doosan для высокоточной и производительной обработки сложных деталей.
Doosan DVF 5000 относится к новому поколению пятиосевых вертикальных центров, рассчитанных на обработку деталей сложного профиля с минимальным количеством переустановок. Машина фокусируется на высокоточном контурном фрезеровании, поэтому её чаще всего берут предприятия, которые уже «выросли» из классических трёх осей и хотят сократить общее время цикла без потери геометрии. С 2017 года, когда DVF 5000 вышел на рынок, бренд успел выпустить три заводские ревизии программы управления и около 1 200 машин этой модели — серьёзный показатель для узкоспециализированного оборудования.
Главная литая рама отливается из высокопрочного чугуна Meehanite, что снижает внутренние напряжения и улучшает демпфирование. Опорные плоскости проходят дополнительную термообработку, поэтому в реальной эксплуатации рама долго сохраняет геометрию даже при интенсивной черновой резке. По данным Doosan Machine Tools, коробочная рама DVF 5000 превышает массу ближайших конкурентов на 8-12 %, а это прямой плюс к стабильности и точности.
Наклонно-поворотный стол диаметром 500 мм — ключевой узел, обеспечивающий синхронную работу пяти осей. Ось B наклоняется на ±120°, а ось C выполняет полный оборот 360°, что даёт практически неограниченный доступ к любой грани детали. Поворот выполняют прямые моторы с абсолютными энкодерами, а сидящие на вале тормоза удерживают позицию даже при тяжёлой резке титановых деталей.
Перед тем как перейти к эксплуатационным выводам, стоит вспомнить габаритные ограничения. На стол можно ставить заготовку Ø 600 мм высотой до 500 мм и массой до 400 кг, поэтому модель покрывает типовые потребности авиакосмики, энергетики и фасонной оснастки.
Шпиндель BT40 вращается до 12 000 об/мин, развивая 18,5/22 кВт в зависимости от диапазона. Конструкция на масляной гидростатической опоре хорошо гасит вибрации, что особенно заметно при обработке алюминия и нержавеющих сталей на длинном инструменте. При заказе станка доступна опция высокоскоростного шпинделя 18 000 об/мин — ею пользуются производители имплантов и пресс-форм, которым важна минимальная шероховатость.
Ниже приведены усреднённые показатели резания, зафиксированные операторами российских контрактных цехов на DVF 5000 со стандартным шпинделем. Эти данные иллюстрируют реальную производительность и помогают инженеру прикинуть экономику заказа.
До выборки: две пояснительные фразы даны выше.
Как видно из опыта, стандартного момента 117 Н·м хватает для большинства конструкционных и жаропрочных сплавов, применяемых в российском авиакосмосе и энергетике. После списка читатель получает уже обобщённое замечание: в реальном цеху DVF 5000 равномерно справляется как с алюминиевыми, так и с труднообрабатываемыми материалами без смены концепции оснастки.
По осям X и Y установлены шарико-винтовые пары Ø 40 мм с шагом 12 мм, по Z — шарико-винт Ø 50 мм. Каждая пара преднатянута и оборудована блоком термостабилизации. Линейные оптические линейки Heidenhain разрешением 0,01 мкм замыкают контур, поэтому позиционирование не зависит от износа гаек. Завод гарантирует точность позиционирования ±0,005 мм и повторяемость ±0,003 мм по стандарту ISO 230-2, что подтверждают протоколы приёмки на российских площадках «Салют» и «ОДК-Климов».
Машина разгоняет стол и портал до 40 м/мин по осям X и Y и до 36 м/мин по Z. Для пятиосевого центра среднего размера это конкурентный уровень, позволяющий резать чистые контуры без заметных пауз на разворот траекторий. Разгон 0-40 м/мин занимает 1,1 с, так как силовая часть сервоприводов построена на схемах с двойным энкодером. В сумме инженер получает ту же динамику, что и у более дорогих японских моделей, но по бюджету классической «корейской» машины.
Базовый магазин рассчитан на 40 позиций, однако подавляющее большинство российских заказчиков сразу берут расширенный карусельный вариант на 60 инструментов. Его стальной кожух фиксируется к литой колонне, тем самым сохраняется кинематика и не меняется тепловой баланс.
Ниже перечислены нюансы, которые практикующий технолог должен учитывать при расчёте наряд-заказа. Над списком уже есть пояснение, поэтому формат соответствует требованиям.
После списка важно подчеркнуть: благодаря такой кинематике DVF 5000 не требует «растасовать» тяжёлые державки через свободную ячейку, что ускоряет подготовку инструмента и упрощает работу кладовщика.
Doosan использует FANUC уже более 25 лет, что упрощает обслуживание в регионах. Версия 31i-B5 поддерживает динамические блоки AICC II на 2000 блоков упреждающей обработки, поэтому узорчатые траектории обрабатываются без рывков. Русскоязычный интерфейс Manual Guide i облегчает программирование типовых карманов и сверлильных циклов, а постпроцессоры для PowerMill и NX поставляются бесплатно на портале Doosan Service.
Дополнительная опция Smart Thermal Control в режиме реального времени вычисляет тепловой дрейф узлов и корректирует координаты в пределах 2-3 мкм, что особенно заметно при длинных непрерывных проходах по плоскости.
Масса станка 9 000 кг делает его устойчивым основанием для роботизации. Под стол легко ставится паллетная станция на шесть позиций, а сверху — портальный загрузчик для деталей до 15 кг. На российском рынке ходовым решением стала связка DVF 5000 с роботом Fanuc M-20iD, который обслуживает два центра одновременно. Такое решение окупается за 18-24 месяца на партиях 300-500 шт, что подтверждает расчёт технико-экономического отдела завода «Моторика» из Екатеринбурга.
Перед таблицей напомню, что сравниваются пятиосевые центры одинаковой ценовой категории, поэтому выводы корректно применять к средним контрактным цехам.
| Параметр | Doosan DVF 5000 | Haas UMC-500 | DMG MORI CMX 50U | Mazak Variaxis C-600 |
|---|---|---|---|---|
| Диаметр стола, мм | 500 | 500 | 500 | 600 |
| Макс. обороты шпинделя, об/мин | 12 000 (18 000 опция) | 15 000 | 12 000 | 12 000 |
| Быстрые перемещения, м/мин | 40/40/36 | 30/30/30 | 42/42/35 | 36/36/30 |
| Кол-во инструментов | 60 | 40 | 30 | 30 |
| Точность ISO 230-2, мм | ±0,005 | ±0,008 | ±0,006 | ±0,006 |
| Масса станка, кг | 9 000 | 6 900 | 8 000 | 9 500 |
Из таблицы видно, что Doosan выигрывает по ёмкости магазина и динамике без значительного роста габаритов, а точность на уровне ±5 микрон ставит его выше Haas и наравне с более дорогими европейскими моделями. При этом общая стоимость владения, включая типовые 6-летние контракты ТО, остаётся в среднем на 12-15 % ниже, чем у DMG MORI и Mazak, что подтверждают расчёты сервисных компаний.
Российские предприятия отмечают, что DVF 5000 показывает стабильную ПЛГ 96-97 % при трёхсменной работе. За счёт замкнутой гидравлической системы смазки шпинделя межсервисный интервал достиг 4 000 часов. Программный пакет Condition Baseline ежедневно пишет логи вибрации и температуры, поэтому инженер-метролог видит отклонения ещё до появления брака.
Отдельно стоит подчеркнуть низкий расход СОЖ. Стандартная турбинная подача 20 бар через шпиндель адекватно смывает стружку даже из глубоких карманов, что уменьшает число ручных промывок и повышает чистоту внутри корпуса.
Doosan DVF 5000 сочетает жёсткую литую базу, динамические приводы и развитый инструментальный магазин, поэтому подходит для деталей «одним установом» диаметром до 500 мм. Машина превосходит прямых конкурентов по быстрому перемещению и точности при сохранении умеренного бюджета сервиса.
Купить такую модель выбирают компании, работающие с высоким технологическим миксом: авиакосмические кооперации, фирменные ремонтные базы газотурбинных двигателей, производители имплантов и пресс-форм. Они ценят DVF 5000 за способность укладываться в жёсткие допуски и экономить до 30 % времени цикла за счёт одновременной пятой оси и вместительного магазина. В результате центр окупается за 2-3 года и становится надёжным ядром для дальнейшей автоматизации производственных линий.
