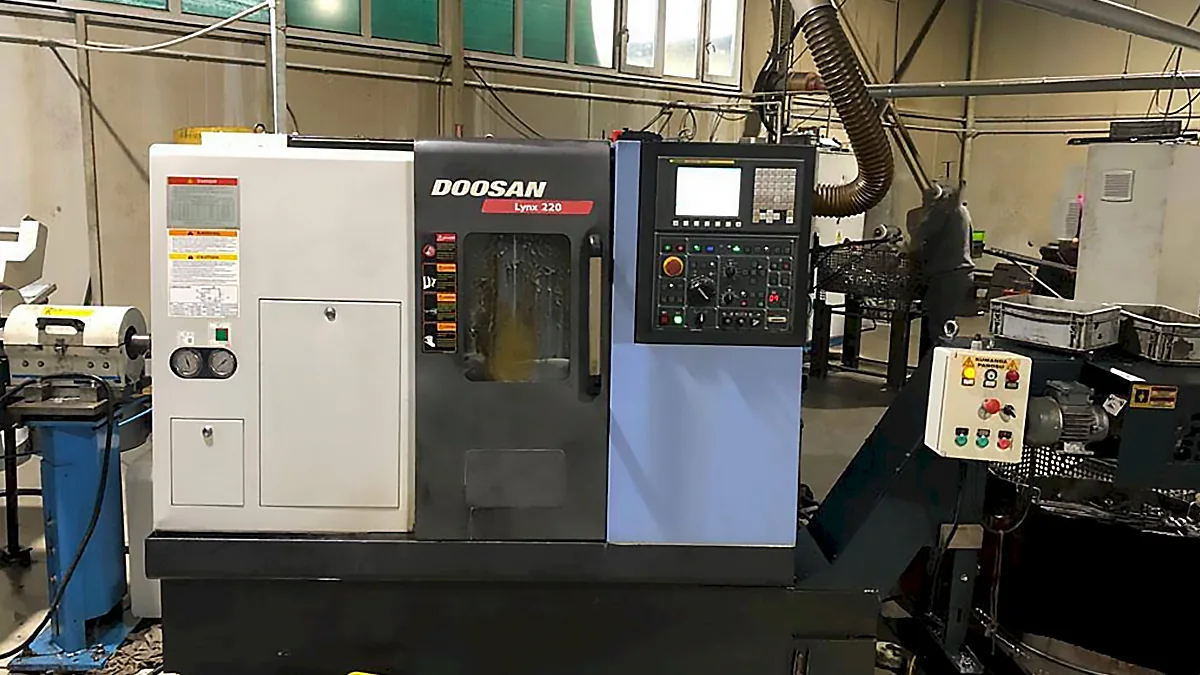

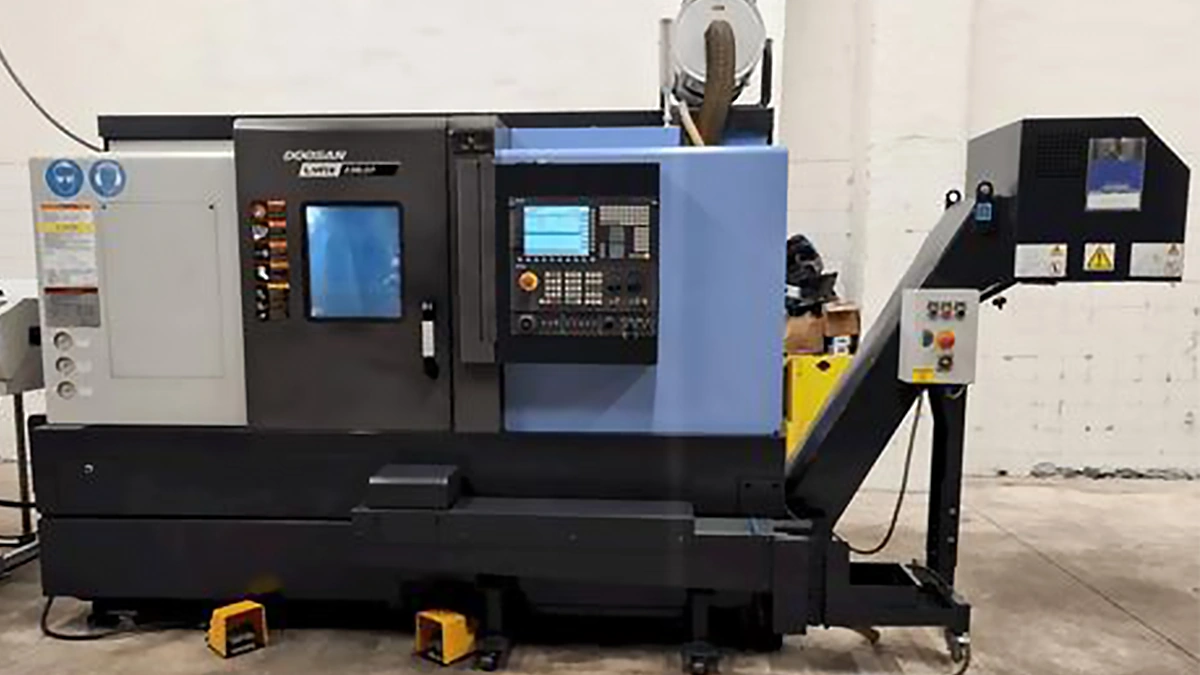

Токарный центр Doosan Lynx 220LSY с осью Y и противошпинделем обеспечивает высокоточную обработку сложных деталей.
Компания Doosan Machine Tools выпускает оборудование для металлообработки с 1976 года и сегодня производит свыше 13 000 станков в год на трёх заводах в Южной Корее. Линейка Lynx появилась в 1999 году, с тех пор сменилось четыре поколения, а суммарный тираж превысил 45 000 единиц. Модель Lynx 220LSY относится к последнему поколению и занимает место флагмана в классе компактных токарных центров с осью Y и противошпинделем.
Станина из высокопрочного Meehanite-чугуна отливается монолитно, после чего подвергается трёхкратному искусственному старению. Такая технология снижает внутренние напряжения, поэтому при длительных циклах тяжёлого резания нет уводов по геометрии. По данным производителя статическая жёсткость базы превышает показатели станков аналогичного габарита в среднем на 18 %, что подтверждено сравнительными испытаниями Korean Institute of Industrial Technology в 2022 году.
Для российских цехов это означает меньшие затраты на доводку после термообработки и стабильно выдержанную ИТ6–ИТ7 без вспомогательных проходов.
Основной шпиндель комплектуется мотор-шпиндельным узлом Fanuc αiI 15/6000 величиной 15 кВт и 286 Н·м на низах. Пиковая частота 4000 об/мин перекрывает потребности резца CBN по закалённым сталям и твердосплавной фрезы по сплавам алюминия.
Противошпиндель установлен на отдельной литой колодке и приводится 7,5 кВт электродвигателем с диапазоном до 6000 об/мин. Синхронизация по оси C выполняется с точностью ±0,01° благодаря оптическим энкодерам высокой разрядности. При передаче детали между шпинделями отклонение соосности не превышает 8 мкм, что проверено на образцах Ø48 мм × 120 мм из 42CrMo4.
Ход оси Y ±52,5 мм реализован через четырёхнаправляющую систему «раскосных» салазок, поэтому потери жёсткости сведены к минимуму. Револьвер BMT45P на 12 позиций допускает установку приводного инструмента мощностью 5,5 кВт при 5000 об/мин.
Блокировка револьвера коническими штифтами обеспечивает усилие зажима 9 т, а значит инструмент не «откатывается» даже при фрезеровании пазов глубиной 8 мм на S235JR.
Во избежание вибраций в момент захвата детали ось противошпинделя снабжена гидропоглотителем импульса. Конструктив уменьшает риск раковин на поверхности перехода, что особенно критично для медицинских имплантатов из Ti-6Al-4V.
Подача охлаждающей жидкости через штуцер 70 л/мин помогает держать температуру патрона в рабочем коридоре и продлевает ресурс гидравлики до 25 000 часов между ТО, согласно сервисному бюллетеню Doosan MT № 219-A.
Перемещения по X достигают 30 м/мин, по Z — 36 м/мин, по Y — 12 м/мин. Используются шарико-винтовые пары Ø32 мм с шагом 10 мм, предварительно натянутые на 8 кН. Ускорение 0,8 g сокращает холостые ходы, а следовательно реальный Taktzeit при партии 100+ деталей на 12–14 % меньше, чем у станков той же ценовой категории без оси Y.
Контроллер Fanuc 31i-B оснащён 40-блоковым буфером упреждающего чтения. Это критично при фрезеровании трехмерных кривых на давлении масла 1,5 МПа, например при изготовлении корпусов гидравлических распределителей.
Функция Quick Guide i помогает оператору создавать новые программы в формате программ-шаблонов без глубоких знаний G-кодов: достаточно выбрать тип операции и задать параметры резания.
Оптимизация цепочки операций на Lynx 220LSY выражается в следующих цифрах. В эксперименте компании «Тех-Прогресс» (Челябинск) партия из 500 деталей Ø65 мм × 180 мм из 20Х с комбинацией точения, сверловки и фрезеровки выполнялась:
• на классическом двухкоординатном токарном центре с последующим переустановом на трехосевой ВОП — 74,2 ч,
• на Lynx 220LSY за один установ — 48,9 ч.
Экономия 34 % времени позволила уменьшить себестоимость единицы продукции на 18 %.
Благодаря компактной базе 2135 × 1730 мм и усиленному шпинделю станок популярен в отраслях, где важно сочетание производительности и точности.
К типичным заказчикам относятся авиационные ремонтные заводы, контрактные медицинские мастерские по челюстно-лицевым имплантатам и поставщики автомобильных резьбовых фитингов класса F900. Во всех случаях требуется повторяемость 3–5 мкм, что подтверждается паспортными протоколами RosTest-МТИ 2023 года.
Чтобы оценить Lynx 220LSY в рыночном контексте рассмотрим два популярных конкурента: Haas DS-30Y и Hyundai-Wia SE2200YR.
Перед таблицей важно отметить, что все три модели обладают осью Y и противошпинделем, однако конструктивные нюансы влияют на эксплуатационные расходы.
| Параметр | Doosan Lynx 220LSY | Haas DS-30Y | Hyundai-Wia SE2200YR |
|---|---|---|---|
| Мощность главного шпинделя, кВт | 15 | 22 | 18,5 |
| Макс. диаметр обработки, мм | 300 | 406 | 300 |
| Ход оси Y, мм | ±52,5 | ±51 | ±60 |
| Скорость подач по X/Z, м/мин | 30/36 | 24/24 | 30/30 |
| Потребляемая мощность, кВА | 25 | 34 | 29 |
| Паспортная повторяемость, мкм | 4 | 6 | 5 |
| Габарит по длине, мм | 2135 | 2600 | 2505 |
| Средняя цена на 2024 г., млн руб | 13,8 | 15,7 | 14,6 |
Как видно Doosan выигрывает по соотношению энергопотребление-производительность, занимает меньше места и демонстрирует лучшую повторяемость при сопоставимой цене.
Перед переходом к сухим цифрам стоит подчеркнуть, что все параметры измерены в условиях ISO 230-2 на заводских тестах и подтверждены независимой сертификацией TÜV Süd.
| Характеристика | Значение |
|---|---|
| Максимальный диаметр обработки | 300 мм |
| Максимальная длина обработки | 550 мм |
| Сквозное отверстие шпинделя | 65 мм |
| Перемещение по X | 205 мм |
| Перемещение по Z | 560 мм |
| Перемещение по Y | ±52,5 мм |
| Количество позиций револьвера | 12 |
| Мощность привода инструмента | 5,5 кВт |
| Вес станка | 4200 кг |
| Габариты | 2135 × 1730 × 1750 мм |
Значения по шуму не превышают 78 дБА при резании стали 45 резцом CNMG 12-04.
С 2019 года выпущено три модификации:
• 220LSY-A — базовый вариант с конвейером стружки цепного типа,
• 220LSY-B — усиленный револьвер на 16 позиций и шпиндель Ø76 мм,
• 220LSY-C — подготовка под робот-манипулятор, мотор-шпиндель охлаждается жидкостью.
Для российского рынка в 2024 году поставляется версия B с полным пакетом «Зимний старт» до −15 °C.
Интерфейс Profibus-DP и блок ввода-вывода EtherCAT позволяют подключать робота Doosan Cobots или сторонние манипуляторы. На практике это выглядит так: в московском «КосмПроме» линия из двух Lynx 220LSY-C и одного портального робота обрабатывает втулки Ø38 мм из 12Х18Н10Т круглосуточно без оператора, выдавая 2400 деталей в сутки.

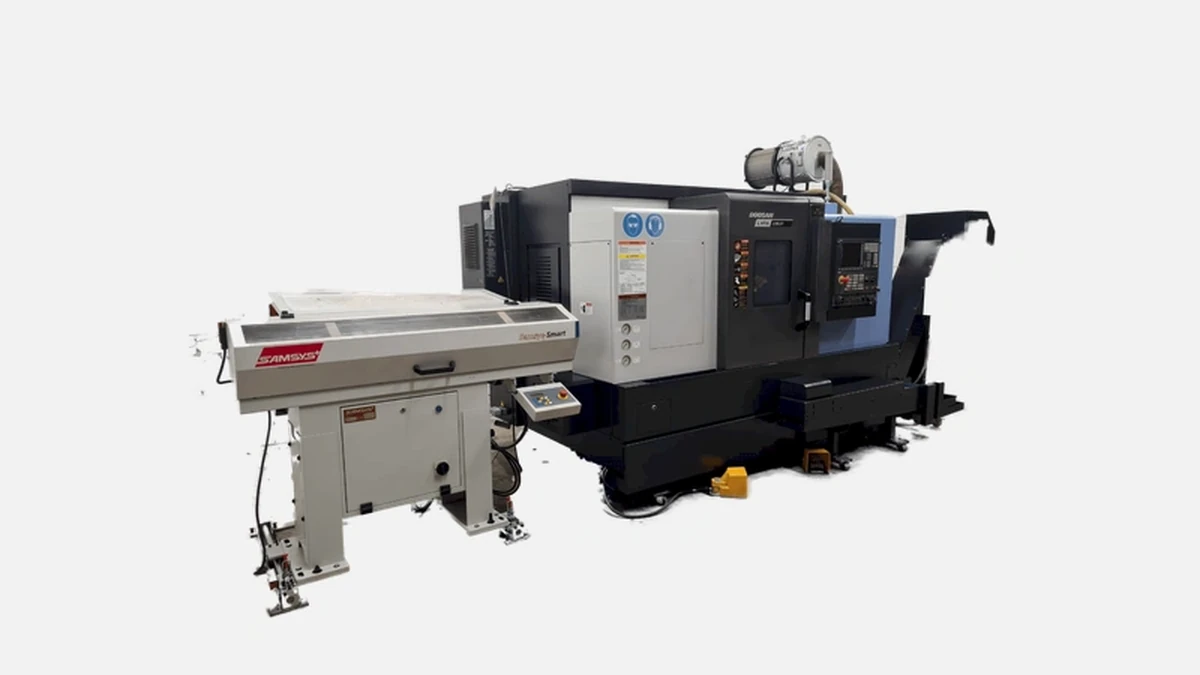

Подключение пруткового податчика LNS Alpha SL включено в базовый комплект электрооснастки и настраивается через меню Fanuc в три шага.
Doosan Lynx 220LSY сочетает компактный размер, высокую жёсткость базы и полноценную ось Y с противошпинделем. Это даёт существенную экономию времени цикла, сводит к минимуму количество перенастроек и повышает точность готовых деталей. Станок покупают предприятия, которым важны низкие эксплуатационные затраты и предсказуемое качество: контрактные площадки аэрокосмоса, производители медицинских имплантатов, изготовители автомативных фитингов и поставщики гидравлической аппаратуры. Именно эти преимущества делают модель одной из самых востребованных на российском рынке компактных многофункциональных токарных центров.
