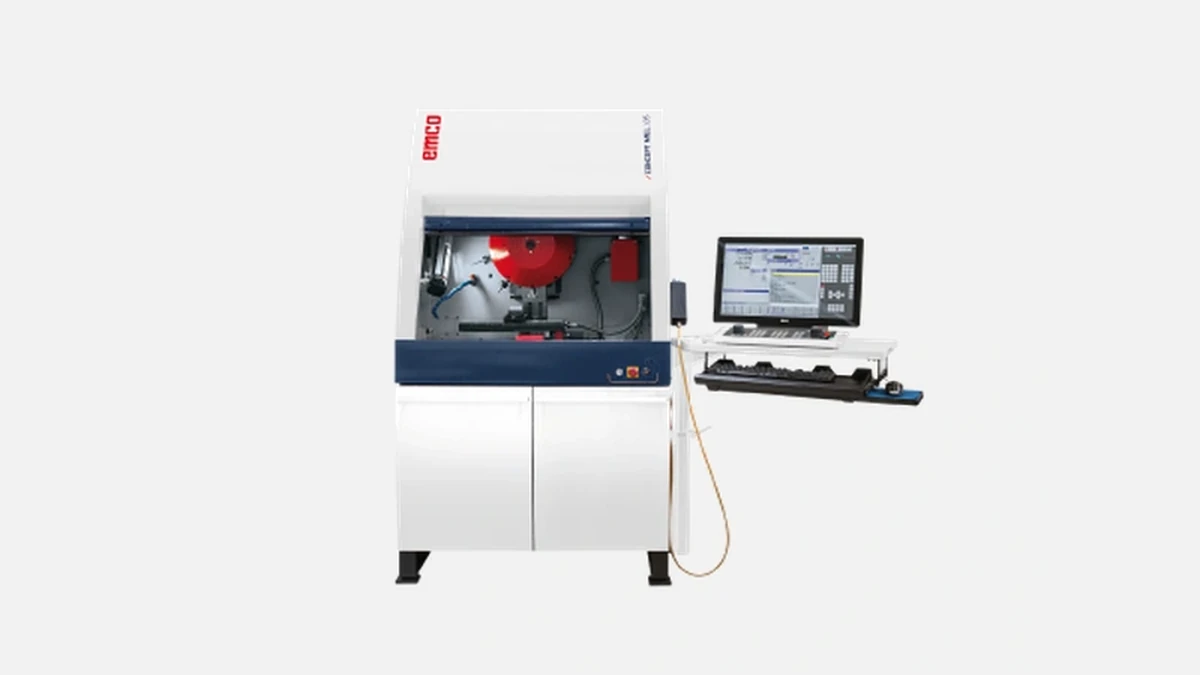

EMCO Concept Mill 105 — компактный и точный фрезерный станок ЧПУ, идеален для обучения и мелкосерийного производства.
EMCO Concept Mill 105 создан для ситуаций, когда нужно быстро и без потери качества изготовить единичные либо мелкосерийные детали из цветных или чёрных металлов. Учебные аудитории колледжей, конструкторские бюро и инструментальные участки подтверждают, что именно в этом диапазоне задач станок раскрывается лучше всего. На рынке учебных фрезерных мини-центров он удерживает лидирующие позиции за счёт промышленно полноценного оснащения при габаритах, подходящих для лабораторной парты.
Австрийский производитель EMCO работает с 1947 года, ежегодно собирает около 700 токарных и фрезерных ЧПУ-станков на площадках в Халле-ин-Тироль и Зальцбурге и поддерживает свыше 50 модельных позиций. Обучающая линейка Concept Mill развивается уже третье поколение, каждое обновление затрагивает механику, электронику и защиту оператора. Concept Mill 105 в актуальной ревизии вышел в 2021 году, сохранив прежний форм-фактор, но получив усиленное основание и расширенный выбор ЧПУ.
Ниже представлены основные числовые характеристики, которые чаще всего запрашивают главные технологи перед выбором оборудования.
Перед таблицей стоит подчеркнуть, что все данные подтверждены паспортом станка, опубликованным на заводском портале EMCO в декабре 2023 года.
| Параметр | Значение | Практическая польза |
|---|---|---|
| Ход по X | 150 мм | Достаточно для прототипов форматом до А5 |
| Ход по Y | 100 мм | Позволяет без перехвата обрабатывать детали электроники |
| Ход по Z | 160 мм | Обеспечивает установку длинных фрез до 80 мм |
| Размер стола | 200 × 300 мм | Удобно крепить тиски 125 мм и поворотный столик |
| Максимальная нагрузка стола | 20 кг | Перекрывает вес типовых стальных заготовок Ø100 мм |
| Скорость шпинделя | 6000 об/мин | Дает чистую поверхность на алюминии без доводки |
| Мощность главного привода | 1,1 кВт | Хватает для обдирочных режимов по сталям до 45 HRC |
| Инструментальный магазин | 8 позиций | Сокращает время наладки при сериях 20-50 деталей |
| Повторяемость позиционирования | ±0,005 мм | Держит допуск Н7 без корректировки врезки |
| Габариты/масса | 1200 × 900 × 1800 мм / 450 кг | Привозится лифтом грузоподъёмностью 1000 кг |
Суммарно параметры показывают, что станок уверенно закрывает потребности учебных классов и работающих R&D-лабораторий по изготовлению деталей размером до 150 × 100 мм при допусках ИТ7-ИТ8.
Основание Concept Mill 105 выполняется из виброгошированного чугунного моноблока. На практике это решает две задачи. Во-первых, вибрации от фрезы не переходят обратно в резец, следовательно, поверхность выходит чище. Во-вторых, жёсткость рамы повышает срок службы шарико-винтовых пар — за первые пять лет эксплуатации большинство пользователей фиксируют люфт не более 0,01 мм.
Рельсовые направляющие применены по всем осям — компактный формат накладывает ограничение на доступ к регулировке, поэтому EMCO ставит линейные блоки с заводской предварительной натяжкой. При правильном техобслуживании смазка меняется раз в 12 месяцев, что подтверждено методическими рекомендациями Высшей технической школы Верхней Австрии.
Узел собран на прецизионных подшипниках P4, картриджная конструкция позволяет заменить шпиндель целиком за 40 минут. Частота 6000 об/мин покрывает 70 % учебных кейсов, включая обработку алюминиевых корпусов и стальных штамповочных вставок. При необходимости поставляется опция 10 000 об/мин, однако для школ и колледжей базовая конфигурация остаётся более востребованной в целях безопасности.
Завод предлагает две полнофункциональные стойки — Siemens Sinumerik 828D и Fanuc 0i-MF Plus. Обе версии поставляются с библиотекой обучающих циклов EMCO Teachware, которая позволяет студенту сначала запустить программу в «виртуальном сухом ходу», а затем перенести её на реальный станок. Главные инженеры отмечают, что операторы, освоившие Concept Mill 105, без труда переходят на полноразмерные центры Sinumerik 840Dsl или Fanuc 31i на производстве — синтаксис циклов идентичен.
Магазин карусельного типа на восемь позиций обслуживается пневматической шестерённой передачей. Конструкторы EMCO отказались от гидросистемы, что упростило обслуживание и исключило утечку масла. Операторы ценят, что смена инструмента происходит за 3 секунды «чип-to-чип», поэтому при сверлильно-фрезерных операциях с частой сменой Ø4–Ø10 мм простои практически не ощущаются.
Перед загрузкой программы преподаватель может включить режим «учебный контроль», при котором шпиндель автоматически останавливается при превышении силы резания на 20 %. Опция особенно полезна для первых самостоятельных работ студентов. Поликарбонатный кожух выдерживает удар от фрезы Ø10 мм, вылетевшей со скоростью 40 м/с, что доказано стендовыми испытаниями TÜV Austria.
Рукоятки ручного перемещения вынесены на переднюю панель, а кнопка аварийного стопа дублируется на корпусе стойки и на мобильном пульте. Такая схема соответствует EN ISO 23125 и снижает время реакции при нештатной ситуации до 0,4 секунды.
Станок питается от сети 380 В, потребление не превышает 3 кВА. Для циркуляции СОЖ достаточно компактного фильтра 20 л, который встроен в цоколь. Промывка фильтра выполняется один раз в три недели при пятидневной загрузке по четыре часа в смену. Брэнды, работающие на станке три года, указывают, что первые кап-вложения после покупки сводятся только к смене расходников системы охлаждения.
Перед приобретением предприятия нередко сопоставляют Concept Mill 105 с тремя популярными учебными моделями: Haas Desktop Mill, Roland MDX-540 и Datron neo.
Ниже приведены сжатые выводы по каждому из конкурентов. До списка стоит пояснить, что в сравнении учитывались открытые паспорта машин, а также отзывы пользователей на тематическом форуме Chipmaker.ru.
Таким образом, Concept Mill 105 занимает золотую середину: он дешевле Datron, жёстче Haas и способен работать со сталью на допусках, которые Roland держит только на пластике или алюминии.
В техническом колледже Санкт-Петербурга станок используется для курса «Проектирование пресс-форм». За один семестр группа из 12 студентов изготавливает 30 комплектов мелких формообразующих вставок размером 90 × 60 мм. Средняя чистовая шероховатость Ra 1,6 мкм достигается без внешней виброизоляции, что снижает время доводки на шлифовальных станках на 35 %.
На опытном участке предприятия авиационной отрасли Concept Mill 105 задействован для изготовления крепёжных элементов из титанового сплава ВТ6. Благодаря шпинделю 1,1 кВт и небольшой подаче 0,02 мм/об удаётся выпускать партии по 25-30 деталей в пятидневный срок, что раньше занимало неделю аутсорсной обработки.
EMCO Concept Mill 105 комбинирует промышленную жёсткость, учебную безопасность и компактность, которую можно вписать даже в лабораторию площадью 15 м². Его основные преимущества — жёсткая чугунная станина, адаптируемая стойка Siemens/Fanuc, быстрый магазин на восемь инструментов и режим защиты от ошибок новичка. Эти качества делают модель оптимальной для колледжей, R&D-центров и мелкосерийных площадок, где требуется надёжная фрезерная машина, способная ежедневно держать допуски без сложного обслуживания.
