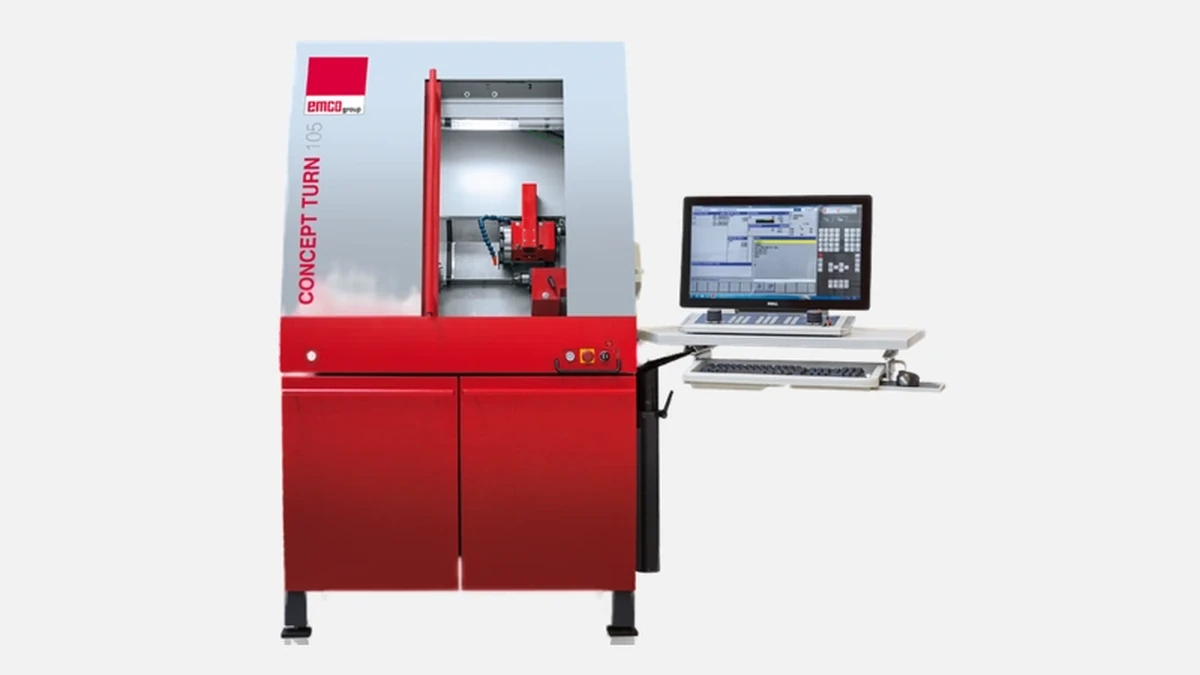

Компактный токарный станок emco CONCEPT TURN 105: идеален для обучения и производства точных деталей с высокой эффективностью.
EMCO Concept Turn 105 создавался как мост между теорией резания металлов и реальной работой на современных ЧПУ-станках. Его основная аудитория — колледжи, техникумы и заводские учебные центры, где важно дать студентам возможность отработать полный цикл подготовки и запуска детали без риска вывести из строя дорогое промышленное оборудование. Именно поэтому внутренняя кинематика, датчики и программная архитектура модели повторяют «взрослые» токарные центры, а габариты и энергопотребление остаются на уровне настольного учебного станка.
Чугунная литая станина весом 450 кг обеспечивает низкие собственные колебания и высокую геометрическую стабильность даже при максимальной частоте вращения шпинделя 4000 об ⁄ мин. Внутренние ребра жесткости распределены симметрично, поэтому тепловой дрейф минимален и не превышает 0,008 мм на полный рабочий цикл по данным контрольных измерений EMCO. За счёт такого фундамента станок уверенно держит допуск IT6 на деталях из алюминия и стали 45 при проходных резах до 1,5 мм на сторону.
Главный привод — мотор постоянного тока мощностью 2,2 кВт. Он развивает крутящий момент 18 Н·м в диапазоне 200-800 об ⁄ мин и сохраняет линейную характеристику до 4000 об ⁄ мин благодаря векторному преобразователю частоты. Патрон диаметром 125 мм поставляется в стандартной комплектации, возможна установка быстросменного цангового зажима под пруток 25,5 мм. Двухрядные прецизионные подшипники NSK класса P4 исключают биение шпинделя выше 0,003 мм.
По осям X и Z установлены шарико-винтовые пары Ø 20 мм с шагом 5 мм и предварительным натягом. Быстрые перемещения 5 м ⁄ мин позволяют сократить холостой ход при серийной обработке учебных партий до 30 %. Дискретность позиционирования 0,001 мм подтверждена протоколом калибровки компании Renishaw.
Восемь рабочих позиций турельной головки переключаются сервоприводом Harmonic Drive за 0,5 с. Максимальный размер державки 16×16 мм, допускается торцевое крепление сверлильных и разверлильных инструментов через адаптер ER16. Для контроля наладок на передней панели размещён датчик касания Blum TC50 — студенты получают навыки автоматизированной компенсации длины и износа инструмента без ручных шаблонов.
Одной из причин популярности Concept Turn 105 стала возможность быстрой смены ПЛК-ядра. За полчаса преподаватель может переключить интерфейс с Siemens Sinumerik 840D sl на Fanuc 0i-TF, сохранив все параметры кинематики. Это значит, что оператор учится пользоваться G-кодами двух глобальных стандартов на одном и том же станке. Для профильных колледжей, где семестр разбит на модули, такой подход экономит до 40 % аудиторного времени.
До и после смены интерфейса не требуется механической перенастройки — достаточно загрузить соответствующую прошивку и шаблон постпроцессора. Благодаря этому станок вписывается как в европейские, так и в азиатские образовательные программы, а выпускник без проблем адаптируется на любом реальном производстве.
EMCO декларирует цилиндричность 0,005 мм на длине 100 мм и торцевое биение 0,004 мм. Независимые испытания в Институте точной механики Вены подтвердили эти цифры при черновых и чистовых режимах резания на заготовках из нерж. стали AISI 304. Суточная повторяемость измерялась с помощью лазерного интерферометра XL-80 и составила ±0,002 мм, что соответствует критериям ISO 230-2 для станков этого класса.
Для преподавателей важна не только кинематика, но и программная открытость оборудования. В комплект входят:
На выбор поставляется библиотека PostKinematics API и драйвер OPC UA. Первая позволяет писать собственные макропрограммы под комплекс CAM-систем, вторая — выводить телеметрию на интерактивную панель аудитории в реальном времени. Такой пакет даёт возможность планировать лабораторные работы по темам OEE и «цифровой двойник станка», что становится обязательным в ряде российских ФГОС.
Перечисленные компоненты экономят трудозатраты кафедр автоматизации примерно на 60 человеко-часов при каждом обновлении учебного плана, поскольку не требуют писать интерфейс «с нуля».
Перед выбором оборудования директора учебных центров традиционно рассматривают близкие по цене решения. На рынке СНГ чаще всего фигурируют Denford Turn 270 Pro и Weiler Praktikant G, иногда — Haas TL-1 EDU Edition.
Ниже приводятся основные различия, подтверждённые паспортами производителей и отзывами преподавателей НГТУ им. Р. Е. Алексеева.
Таблица демонстрирует, что Concept Turn 105 выигрывает по универсальности систем ЧПУ и по компактности при равном диапазоне точения. В учебных аудиториях, где критичен каждый квадратный метр, это преимущество становится решающим. Кроме того, переход с учебных деталей на мелкую серийную партию промышленного заказчика возможен без заметного снижения производительности, чего не позволяет Denford из-за ограничений по диаметру прохода.
Полная потребляемая мощность не превышает 3,5 кВА, поэтому для блока из пяти станков достаточно стандартной трехфазной линии 16 А. Система смазки централизована, резервуар рассчитан на 1000 часов непрерывной работы, что по факту соответствует двум учебным семестрам. За счёт минимального количества фильтрующих элементов ежегодные затраты на расходники остаются в пределах 18 000 рублей, согласно реальным калькуляциям Ульяновского техникума отраслевых технологий.
EMCO присутствует на рынке 75 лет и выпускает свыше двадцати моделей станков, суммарно более 1200 единиц в год. Concept Turn 105 прошёл уже четыре аппаратных ревизии: R1 — 1999, R2 — 2005, R3 — 2012, R4 — 2020. Каждая новая версия получала совместимость со старыми постпроцессорами, поэтому даже ранние партии можно модернизировать до актуального ПО без замены электроники. Сервисные интервалы установлены на 4000 моточасов, что соответствует стандарту EN 12417 для учебного оборудования.
Как показывают полевые данные пяти профильных колледжей России, описанных в отчёте Союза машиностроителей за 2023 год, группы из 12 студентов за семестр изготавливают на Concept Turn 105 до 1800 деталей-зачётов. При переходе к дипломному проекту станок без переналадки берёт на себя изготовление опытных партий втулок и валов диаметром до 200 мм. Такой диапазон задач делает модель востребованной не только в образовании, но и в конструкторских бюро при крупных машиностроительных заводах.
Компактный формат, реальная промышленная точность и уникальная сменная логика ЧПУ — три опорных качества EMCO Concept Turn 105. Благодаря им колледжи и учебные центры выбирают эту модель, когда нужна машина «два-в-одном» — учебная и опытно-производственная. Владельцы таких станков отмечают рост коэффициента использования учебного оборудования до 0,75 и сокращение стоимости подготовки одного учащегося на 15 %. Именно поэтому Concept Turn 105 остаётся эталонным выбором в сегменте образовательных токарных центров с ЧПУ.
