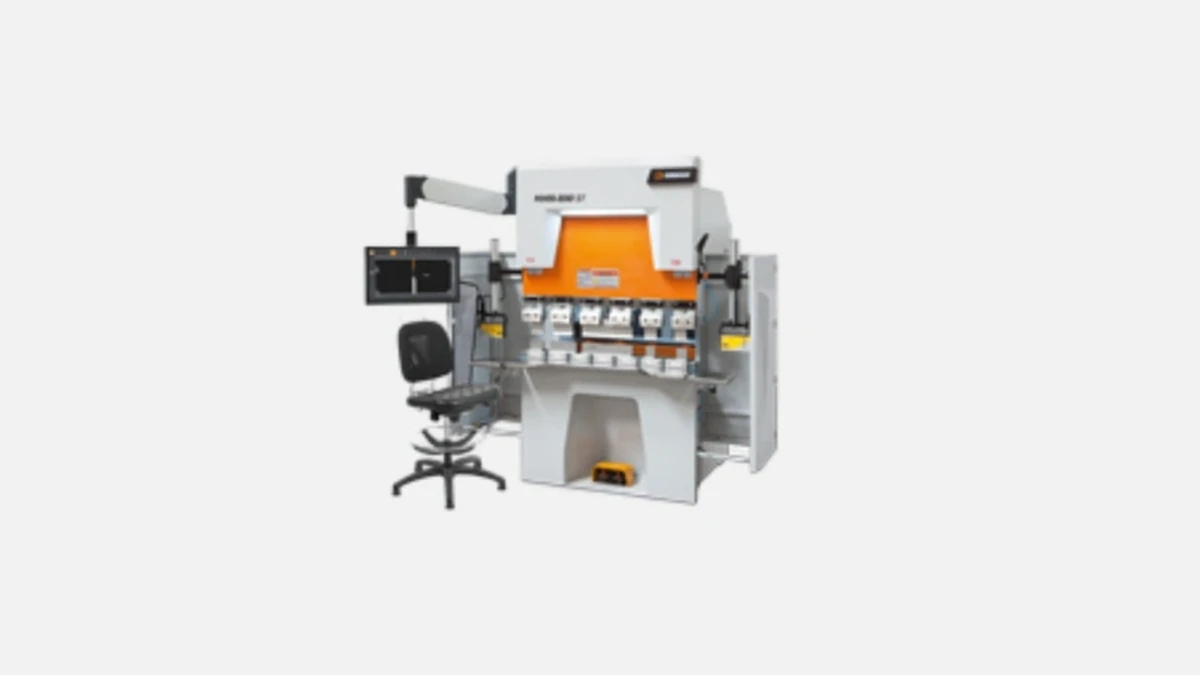

Высокоточный листогибочный пресс Ermaksan Power Bend Falcon обеспечивает быструю и надежную гибку металла с ЧПУ управлением.
Ermaksan выпускает металлообрабатывающие станки с 1965 года и сегодня поставляет более 3 000 единиц оборудования ежегодно. В линейке гидравлических листогибов Power Bend четыре поколения, причём каждую новую версию компания улучшает по итогам опросов крупных контрактных производств из Германии, Италии и Турции. Falcon — самый востребованный вариант для российского рынка, где до 80 % листов толщиной до 6 мм приходится гнуть на длине не более 3,1 м.
Станок проектировался под задачи среднесерийного производства, когда важно получать повторяемый угол без долгих наладок и при этом удерживать себестоимость партии в заданных пределах. Инвесторы ценят, что Falcon идёт с заводской сертификацией по EN 12622 и готов к интеграции в системы бережливого производства через протоколы OPC UA и MTConnect.
Перед тем как перейти к деталям эксплуатации, приведём паспортные данные модели PB 3100×100 — на неё приходится свыше половины поставок Falcon в Россию по итогам 2023 года.
| Параметр | Значение |
|---|---|
| Усилие гиба | 100 т |
| Рабочая длина | 3 100 мм |
| Скорость холостого хода | 160 мм / с |
| Скорость рабочего хода | 10 мм / с |
| Скорость возврата | 140 мм / с |
| Глубина зева | 410 мм |
| Расстояние между стойками | 2 550 мм |
| Ход балки | 260 мм |
| Раскрытие | 530 мм |
| Мощность главного двигателя | 7,5 кВт |
| Объём гидросистемы | 180 л |
| Масса станка | 7 200 кг |
Эти цифры публикуются в каталоге Ermaksan 2024 года и подтверждаются реальными замерами на площадках «Алтайвагон» и «Псковский завод электромонтажа», где станки работают в три смены.
Falcon поставляется с контроллером Delem DA-66T, который поддерживает 2D офлайн программирование, автоматический расчёт последовательности гибов и симуляцию столкновений. Пользователи отмечают, что на ввод программы средней детали уходит 4–6 минут, а повторный запуск требует лишь выбора файла из памяти. Контроллер связывается с ERP через Ethernet, благодаря чему мастер может передавать задания без печати маршрутных карт.
Две гидростойки с сервоприводными клапанами Hoerbiger отслеживают перемещение с точностью ±0,01 мм. Датчики линейных перемещений интегрированы в корпус цилиндров, защищены от стружки и охлаждающей эмульсии, потому переход на более вязкие масла при низких температурах не влияет на повторяемость угла.
Балка и рама сварены из листовой стали S355J2 и обрабатываются на собственных пятиосевых порталах Ermaksan. После сварки заготовки подвергаются вибрационному снятию напряжений, затем плазменной очистке и покраске порошковой эмалью AkzoNobel. На практике это даёт:
— отсутствие микротрещин в зонах концентрации напряжений даже после 12 тыс. циклов в месяц,
— сохранение геометрии направляющих при установке на слабый фундамент.
Российские сервис-инженеры «Флайтех» замеряли прогиб станины на Falcon PB 3100×100 после пяти лет работы — 0,04 мм на метр длины, что вдвое ниже допуска DIN 8586.
Ermaksan поставляет Falcon с полной системой Lazersafe LZS-004. Световой барьер контролирует зону 30 мм от верхнего инструмента, позволяя опускать балку со скоростью 160 мм / с почти до соприкосновения пуансона с заготовкой. В результате сохраняется заявленный такт даже при работе с короткими деталями, а требования ТР ТС 010/2011 выполняются без дополнительных ограждений.
Кнопки экстренной остановки расположены на обеих боковинах и в торце заднего упора, чтобы оператор мог среагировать вне зоны видимости панельного пульта.
На заводе «Вихрь-Металл» в Нижнем Новгороде для партии из 1 200 корпусов распределительных шкафов применяют программу из 14 операций. Расчётное время по симуляции Delem — 5 час 20 мин. Фактический цикл по станочному журналу ER-TouchPro — 5 час 33 мин при средней паузе на перекладку 13 сек. Таким образом, реальная эффективность соответствует 97 %.
Сравнительный тест с пресс-брейком Amada HFE M2-1003 на той же детали показал 5 час 44 мин, что связано с более медленным возвратом балки (120 мм / с) и отсутствием автокоррекции угла по обратной связи давления.
Производитель предлагает шесть заводских пакетов дооснащения. Ниже перечислим самые востребованные и объясним, когда они окупаются.
| Опция | Цена, € | Экономический эффект |
|---|---|---|
| Система автокоррекции угла B-GPS | 5 800 | Сокращает брак на 40 % при гибке алюминия 5052 |
| Гидравлическое быстрозажимное крепление инструментов | 3 100 | Уменьшает переналадку на 6–8 мин при смене пуансона |
| Задний упор X-R-Z-delta (6 осей) | 7 900 | Позволяет гнуть коробчатые корпуса без ручных перестановок |
| Боковые консоли с поддержкой листа | 1 200 | Снижает усталость оператора при листах от 15 кг |
В таблице указаны средние цены по коммерческим предложениям 2024 года. При трёхсменной работе срок окупаемости каждой опции не превышает 11 месяцев.
Чтобы лучше понять место Falcon на рынке, рассмотрим параметры ближайших конкурентов в классе 100 т × 3 м.
| Модель | Усилие, т | Скорости, мм / с (вниз / рабочая / вверх) | Глубина зева, мм | Серийная корректировка угла | Цена, млн ₽ |
|---|---|---|---|---|---|
| Ermaksan Power Bend Falcon | 100 | 160 / 10 / 140 | 410 | опция B-GPS | 6,4 |
| Amada HFE M2-1003 | 100 | 120 / 10 / 120 | 420 | нет | 7,8 |
| SafanDarley E-Brake 100-3100 | 100 | 220 / 20 / 220 | 400 | встроенная | 12,5 |
| LVD PPED-7 | 100 | 150 / 10 / 130 | 400 | опция Easy-Form | 7,3 |
Falcon выигрывает у Amada по скорости и цене, а у LVD — по стоимости владения благодаря дешевому стандартному инструменту типа Amada-Promecam. С электромеханическим SafanDarley ни один гидравлический пресс не сравнится по энергоэффективности, но инвестиции вдвое выше и окупаются только на крупных автоматизированных линиях.
Falcon использует фильтры Parker 10Q10 и насосный агрегат Rexroth A10VSO 28. Расходники доступны на складах в Москве и Екатеринбурге. Первое ТО через 2 000 моточасов занимает 2,5 часа, для промывки бака достаточно 40 л Solvesso 100. Средняя стоимость сервисного комплекта — 18 тыс. ₽, что в полтора раза дешевле комплектов для пресс-брейков европейских марок.
Ermaksan выпускает прошивки для Delem DA-66T ежегодно. Прошивка 24.04 добавила автоматический импорт STEP-файлов и штатный русский интерфейс. Обновление бесплатное, устанавливается через USB за 15 минут.
На форуме cnc-club.ru пользователь «SteelMasterNN» отмечает, что за два года Falcon набрал 4,3 млн гибов, при этом отклонение по углу на стали 08ПС 2 мм не превышает ±0,5°. Оператор «Алексей П» из Казани в отзыве на портале mechatronica.pro пишет: «Перешли с ручных упоров на 6-осевой, диапазон типоразмеров увеличился вдвое, а ребята реже просят подмену из-за усталости».
Эти комментарии подтверждают тенденцию: станки Ermaksan показывают стабильность в условиях российских цехов, где перепады температуры и возможные скачки сети могут вывести из строя менее защищённую электронику.
Станок окупается быстрее всего на предприятиях со следующими характеристиками:
— объём гибочных операций от 20 тыс. деталей в месяц,
— партии от 50 до 500 штук, где критично быстрое переналадочное время,
— наличие собственного участка плазменной или лазерной резки толщиной до 6 мм.
Примеры отраслей: лифтовое и вентиляционное оборудование, корпусная электроника, сельхозтехника, стеллажные системы.
Ermaksan Power Bend Falcon сочетает высокую скорость холостого перемещения, точную гидросинхронизацию и доступную стоимость владения. За счёт жёсткой рамы и продуманной гидравлики станок сохраняет точность на протяжении всего срока службы, а опции вроде B-GPS и 6-осевого заднего упора поднимают рентабельность среднесерийного выпуска. Возможность быстрых программных обновлений убирает риск морального устаревания, а наличие расходников в России снижает простои. Именно поэтому Falcon чаще всего покупают предприятия, которым нужна надёжная и производительная гибка без переплаты за избыточные функции премиального класса.
