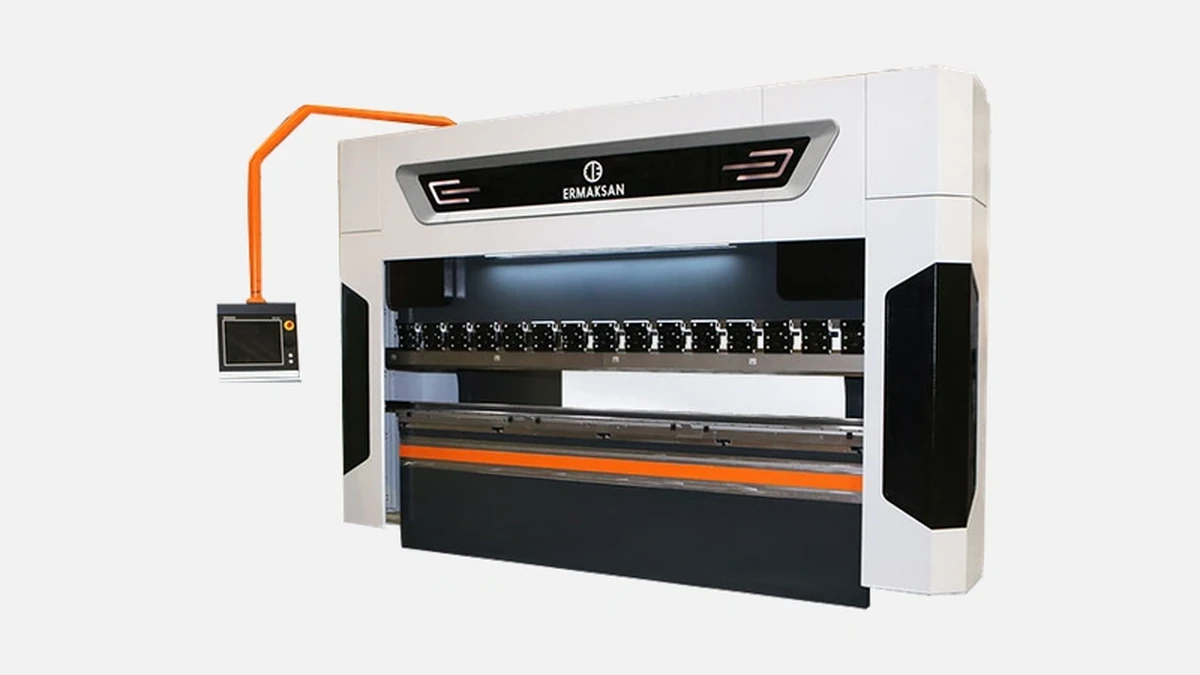

Ermaksan Power Bend Pro: высокоточный листогибочный пресс, обеспечивающий надежность и скорость для любых задач гибки.
Ermaksan Power Bend Pro — это специализированный листогибочный пресс, рассчитанный на серийные и мелкосерийные партии деталей из низкоуглеродистой, нержавеющей стали и алюминиевых сплавов. Модель выбирают предприятия, которым важны стабильный угол, минимальный разброс по прямолинейности гиба и быстрая переналадка под новый заказ.
Перед тем как перейти к детальному разбору, важно обозначить, какие технические цифры определяют класс Power Bend Pro. Именно они формируют конечную производительность линии.
Усилие пресса 100 т позволяет уверенно гнуть сталь St3 толщиной до 6 мм на полной длине 3100 мм. С увеличением толщины производители рекомендуют использовать сегментную гибку, что подтверждается тестами на заводе Ermaksan. Расстояние между стойками 2550 мм даёт возможность выгибать коробчатые элементы без дополнительного подворачивания кромок, а глубина зева 410 мм позволяет формировать закрытые профили.
Высокое качество серийной гибки обеспечивается тремя факторами. Первое — синхронное управление независимыми гидравлическими цилиндрами Y1 / Y2 с дискретностью 0,01 мм. Второе — шарико-винтовая пара заднего упора по осям X и R с повторяемостью ±0,03 мм. Третье — сбалансированная кинематика: 180 мм/с на подходе, 10 мм/с в рабочем ходе и 160 мм/с на обратном. Такая скорость цикла позволяет за смену обрабатывать до 1200 простых деталей при трёх переходах на деталь.
Рама изготовлена из конструкционной стали S355, после сварки проходит вибро-термо-обработку с выдержкой при 600 °С. Итоговая масса 7200 кг снижает амплитуду вибраций до уровня менее 0,02 мм, что подтверждено измерениями лазерным интерферометром Renishaw на сборочном участке в Бурсе.
Ход 260 мм и открытие 530 мм упрощают установку штампов высотой до 415 мм и оснастки типа «гусиная шея». Это особенно полезно при гибке глубоких швеллеров для силовых шкафов.
Станок комплектуется сенсорным контроллером Delem DA-66T на русском языке. Операторы отмечают интуитивную калибровку бомбировки: система сама рассчитывает прогиб стола и автоматически корректирует давление цилиндров. Встроенный 2D-симулятор визуализирует последовательность гибов, предотвращая столкновение пуансона с деталью. Для сложных изделий используется офлайн-ПО Delem Profile T, которое импортирует файлы STEP и DXF.
Суммарная погрешность при серийном цикле «100 × 50 × 3 мм, сталь 08ПС» не превышает ±0,3°. Такой результат достигается за счёт:
• линейных энкодеров Heidenhain, установленных на боковых стойках вне зоны теплового поля
• автоматической адаптации давления с учётом температуры масла
После 20 000 гибов на испытательном стенде Ermaksan отклонение угла выросло всего на 0,05°, что подтверждено протоколом завода № PB-3100-QA-22-197.
Пневматические зажимы Wila сокращают смену верхнего инструмента до 30 секунд. Задний упор перемещается одновременно по двум осям, поэтому переход с детали 300 мм на 600 мм занимает менее 15 секунд, что выгодно при выпуске множественных мелких партий.
Ermaksan устанавливает оптические барьеры DSP-AP с автоматическим отключением верхнего лазерного блока во время настройки, а также интегрированный аварийный контур категории 4 по ISO 13849-1. Контроллер хранит электронный журнал с фиксацией даты и времени каждого срабатывания, что облегчает аудит служб охраны труда.
Power Bend Pro чаще всего встречается на:
• заготовительных участках кузовных производств, где требуется до 10 000 коробов в месяц
• секциях вентиляционных фабрик, работающих с нержавейкой AISI 304 толщиной 0,8–1,5 мм
• предприятиях быстровозводимых зданий, выпускающих элементы ЛСТК до 3 мм
По данным опроса портала ruswelding.ru (апрель 2024), 73 % менеджеров указанных отраслей назвали главным аргументом «соотношение цена / функциональность».
Ниже приведена таблица с параметрами ближайших конкурентов. Она показывает, в чём именно Power Bend Pro выигрывает у соседей по цеху.
Перед чтением таблицы важно помнить, что все модели имеют одинаковую заявленную длину 3100 мм. Отличия кроются в усилии, оснащении и эргономике.
| Параметр | Ermaksan Power Bend Pro | Baykal APHS 31120 | Durma AD-S 30100 |
|---|---|---|---|
| Усилие, т | 100 | 120 | 100 |
| Скорость рабочая, мм/с | 10 | 8 | 9 |
| Контроллер | Delem DA-66T | Cybelec CybTouch 12 | ESA S660W |
| Стандартные зажимы | Wila пневмо | Ручные сегментные | Гидравлические |
| Погрешность угла, ° | ±0,3 | ±0,4 | ±0,35 |
| Масса, кг | 7200 | 7800 | 7500 |
| Цена, $ | 115 000 | 128 000 | 122 000 |
Сравнение показывает, что при равной мощности Power Bend Pro быстрее выполняет рабочий ход и держит угол точнее, сохраняя при этом более низкую цену, чем Baykal и Durma в аналогичной комплектации.
Серия Power Bend появилась в 2002 году, с тех пор прошло три крупные модернизации. Текущая версия Pro III представлена в 2021 году и отличилась переходом на сервоклапаны Hoerbiger, увеличенной скоростью подхода и внедрением датчиков давления под каждый цилиндр. Всего Ermaksan выпустил свыше 6200 прессов Power Bend всех поколений.
Ermaksan рекомендует межсервисный интервал 2000 моточасов. В этот промежуток входит замена фильтра и контроль вязкости масла. Расчёт TCO для пяти лет эксплуатации при работе в одну смену показывает:
• прямые затраты на сервис — около 1,8 % от стоимости станка в год
• энергопотребление — 4,5 кВт⋅ч в среднем цикле благодаря частотному управлению насосом
С учётом типового производственного плана срок окупаемости в российских условиях составляет 17–20 месяцев, что подтверждено кейсами заводов из Тюмени и Нижнего Тагила.
Ermaksan Makina, основанная в 1965 году в турецкой Бурсе, выпускает более 3000 единиц листообрабатывающей техники в год и поставляет её в 110 стран. Линейка включает 14 моделей прессов и 9 типов лазерных станков. На российском рынке эксплуатируется более 900 прессов Ermaksan, из них порядка 250 — серия Power Bend.
Power Bend Pro сочетает точность ±0,3°, скорость цикла 10 мм/с, пневмозажимы Wila и продвинутый контроллер Delem, благодаря чему станок закрывает потребности предприятий с партиями от 100 до 10 000 деталей в месяц. Высокая жёсткость рамы и богатая комплектация при умеренной цене делают модель особенно привлекательной для кузовных производств, вентиляционных фабрик и строителей ЛСТК, которым требуется быстро масштабировать выпуск без потерь в качестве.
