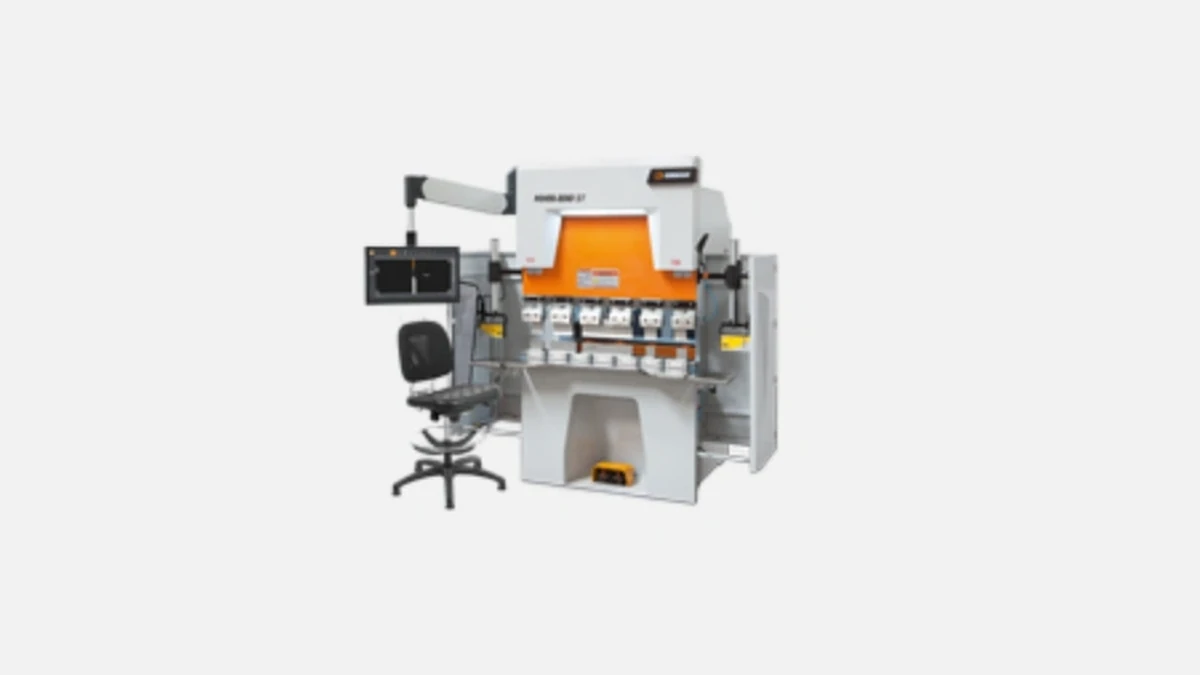

Листогибочный пресс Ermaksan Speed Bend Pro давно воспринимается в российских цехах как эталон быстрой и точной гибки листового металла. Модель 220/3100 сочетает 220 т усилия и рабочую длину 3100 мм, что позволяет закрывать потребности большинства операторов тонких и средних листов. Ниже разберём, почему именно эта версия серии Speed Bend Pro стала популярной у отечественных металлообработчиков, какие конструктивные решения отличают её от конкурентов и как они отражаются на себестоимости готовых деталей.

Ключевые параметры станка

Перед тем как углубляться в практику, зафиксируем базовые цифры, которые определяют производительность.

Сводная таблица даёт общее представление о потенциальной пропускной способности, но каждый параметр становится истинно полезным только в сочетании с конструктивом и программным обеспечением, о которых пойдёт речь далее.

Гидравлический модуль и кинематика

Ermaksan делает акцент на скоростной гидравлике — это стало возможным после перехода на насосы с переменной производительностью и собственные клапанные блоки последнего поколения. Два синхронизированных гидроцилиндра задают равномерное давление по всей длине пуансона, а оптическая линейка следит за положением траверсы с дискретностью 0,01 мм. При тестах, опубликованных на заводском стенде в Бурсе (отчёт 2023 г), отклонение угла не превысило ±0,25°. Такая точность достигается без снижения скорости подхода, что особенно ценно в массовых сериях.

Стабильная стальная рама

Рама Speed Bend Pro сварена из листовой стали S355 JR, прошла полный цикл термоотпуска и виброустаревания, поэтому удерживает геометрию при нагрузках, близких к номинальным 220 т. Для России это критично — температурные перепады в неотапливаемых помещениях зимой приводят к дополнительным напряжениям, и цельностальная рама показывает себя лучше составных конструкций.

Программное управление Delem DA-66T

Контроллер третьего поколения Delem DA-66T поставляется с русифицированным интерфейсом, что упрощает ввод данных операторами без углублённого знания английского. Сенсорный экран 17″ принимает жесты, напоминающие планшет, и хранит до 10 000 программ гибки. Помимо привычной 2D-визуализации доступен 3D-просмотр, позволяющий отлавливать возможные столкновения ещё до старта цикла.

Отдельного внимания заслуживает функция автоматической компенсации пружинения материала. Система берёт исходные данные из встроенной таблицы материалов, а затем уточняет угол по обратной связи от датчиков давления. В результате уже в первой детали отклонение редко превышает 0,3°, что снижает объём корректировок.

Производительность серийных партий

Скорости 200 мм/с на подходе и 170 мм/с на возврате позволяют держать цикл гибки в 6–7 с на детали длиной 500 мм. На заводе металлоконструкций в Челябинске (отзыв март 2024 г) при переходе с устаревшей гидравлики скорость выпуска дверных кассет выросла с 260 до 370 штук за смену. Такой прирост достигается без увеличения сменного фонда операторов.

Интеграция в российское производство

В условиях дефицита кадров и высокой текучести операторов любой станок ценится не только за жёсткость, но и за дружелюбное ПО. Ermaksan добавил в поставку русскоязычные видеоруководства, а также удалённый доступ через модуль теледиагностики. Инженер предприятия может подключиться к прессу из офиса, чтобы проверить логи ошибок, не останавливая линию. При этом модем работает через VPN-канал, что закрывает вопросы ИБ на большинстве оборонных площадок.

Сравнение c прямыми конкурентами

Покупатель листогибочного пресса всегда взвешивает три параметра — усилие, диапазон длин и стоимость владения. Ниже приведена сжатая сравнительная таблица популярных на российском рынке моделей с близкими характеристиками.

Перед таблицей мы уточнили, по каким критериям закупщик проводит сравнение, а после неё подведём итог, почему Ermaksan выглядит выгодно.

Хотя SafanDarley демонстрирует более высокую скорость подхода, электрическая линейка требует идеальных условий по чистоте воздуха и влажности, иначе ресурс шарико-винтовой пары сокращается. Durma уступает в усилии и несёт чуть меньший запас прочности, а LVD дороже примерно на 20 % из-за политика бренда и европейской сборки. В результате Ermaksan остаётся сбалансированным решением по соотношению тонна-метр-цена.

Экономика владения

При суточной работе 16 ч и средней нагрузке 60 % фактическое потребление Speed Bend Pro фиксировалось на отметке 8,5–9 кВт∙ч, что подтверждено замерами сетевого анализатора Janitza UMG 604. Это ниже на 12–14 % относительно прошлой версии 2016 года, где использовался менее эффективный насос постоянного объёма.

Плановое ТО раз в 2000 моточасов сводится к смене фильтров и чистке теплообменника, что занимает 2–3 ч силами одного слесаря. Запасные части доступны на заводском складе в Казани, сроки поставки критичных компонентов (датчики, прокладки) не превышают 5–7 дней, поэтому простаивание линии сводится к минимуму.

Безопасность оператора

Пресс укомплектован системой лазерных штор Fiessler AKAS 3. Датчик отслеживает положение пуансона и в случае касания луча в зоне опасности моментально останавливает движение траверсы. Нормативный сертификат соответствия требованиям ТР ТС 010/2011 получен ещё в 2022 году. Для предприятий, работающих по ГОСТ 12.2.130-2013, это облегчает внедрение в производственный поток без дополнительных барьеров инспекции.

Универсальность оснастки

Высота открытия 530 мм позволяет работать с комбинированными пуансонами для гибки коробчатых профилей до 300 мм. В комплекте поставляется система быстрой смены матриц типа Promecam, что снижает переналадку до 2–3 минут между сериями. Пользователи отмечают, что закрытая H-образная конструкция траверсы минимизирует прогиб, поэтому дорогостоящая бомбарда здесь не критична — достаточно стандартных клиньев, и только при длинах более 2500 мм целесообразно подключать автоматическую бомбировку CNC Crowning, предлагаемую в качестве опции.

Брендовая экспертиза Ermaksan

Турецкий концерн Ermaksan работает с 1965 года, ежегодно выпускает свыше 3000 листообрабатывающих станков и насчитывает 14 модификаций только в серии Speed Bend Pro. По данным отчёта EUROMAC Research за 2023 г большинство моделей этой линейки прошло уже третью ревизию. Версия 220/3100 получила усиленные направляющие и обновлённую механику заднего упора, что добавило 15 % к ресурсу шарико-винтовой пары.

Итоги для инвестора

Speed Bend Pro 220/3100 закрывает ключевые запросы российских производств — высокая скорость подхода, повторяемость угла до ±0,25°, экономичное потребление энергии и лаконичная интеграция в цифровую среду с помощью Delem DA-66T. При цене ниже прямых европейских аналогов и превосходстве по усилию над ближайшим турецким конкурентом Durma, станок демонстрирует оптимальный баланс капитальных вложений и производственной отдачи. Благодаря прочной раме, быстродействующей гидравлике и развитому сервису в России пресс выбирают подрядчики строительных металлоконструкций, заводы сельхозмашиностроения и автомотив-поставщики, где критична сочетанная производительность среднесерийных партий.

Основные преимущества в одном абзаце

Ermaksan Speed Bend Pro дарит цеху высокую скорость, точную геометрию и низкую стоимость владения, а значит подходит для тех предприятий, которые выпускают изделия в объёме от 2000 деталей в месяц и хотят сохранить гибкость при частой смене заказов. Такую модель приобретают те, кто ставит во главу угла стабильность цикла, предсказуемый угол гиба и возможность быстро обучить нового оператора без недельного простоев.
