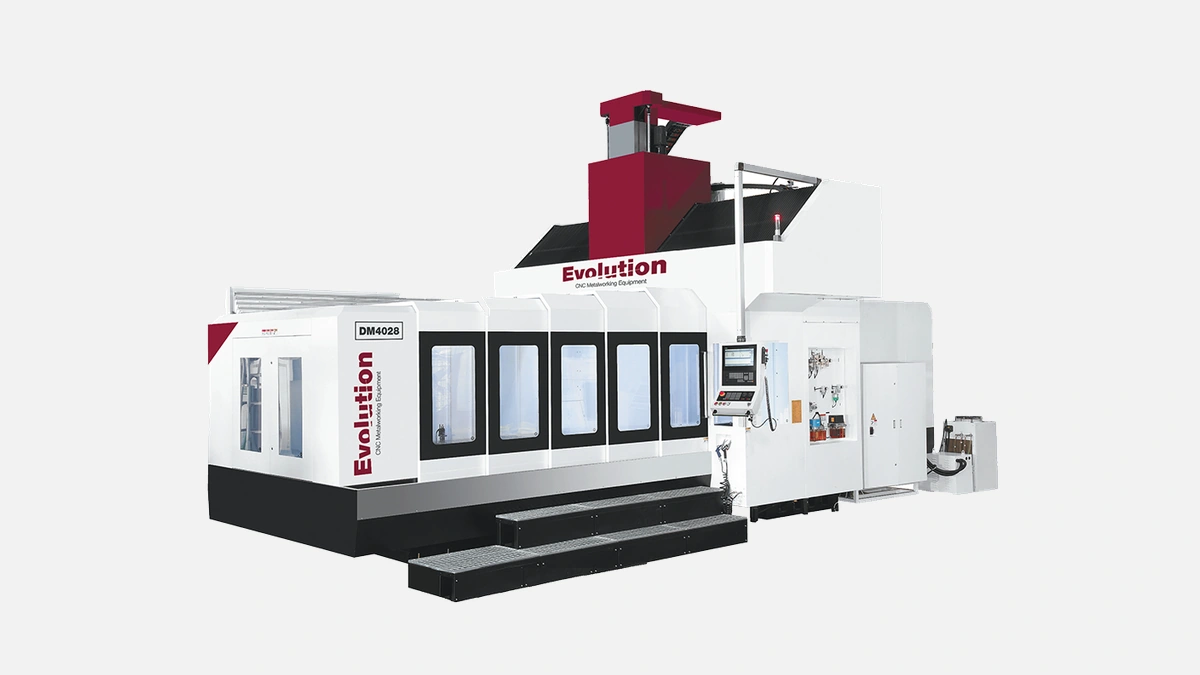

Evolution — DM4028 DM6028

Портальные обрабатывающие центры Evolution серии DM ценят цеха, где нужно снимать заметные объёмы металла с крупногабаритных деталей. Авиа-, энерго- и тяжёлое машиностроение получают от этой модели рабочий ход более 4200 мм по X в версии DM4028 и до 6200 мм в DM6028, что позволяет обрабатывать рамы, опорные плиты, лопатки и корпуса за одну установку.

Взгляд на конструкцию

Базой служит литая станина коробчатого сечения, рассчитанная на равномерное распределение массы детали до 12000 кг. Расстояние между колоннами 2800 мм указывает на свободный доступ крана и отсутствие «слепых зон» для инструмента. Жёсткость портала проверена по методике FEM — пользователи форумов chipmaker.ru отмечают стабильную геометрию после пяти-семи лет работы.

Перед покупкой бывшей в эксплуатации машины владельцы заводов нередко опасаются скрытых микротрещин в направляющих. На DM4028 / DM6028 применены закалённые призматические рельсы шириной 85 мм; в объявлении продавца стоит запросить результаты ультразвукового контроля, это снимает вопросы по ресурсу.

Шпиндельное решение

Завод предлагает два конфигурационных пакета:

• ременной привод 6000 об/мин, стандартная комплектация,
• мотор-шпиндель 12000 об/мин HSK-A100, ставится как опция.

При крутящем моменте 172 Н·м (SIEMENS) она уверенно вытягивает фрезы Ø125 мм по стали 45HRC. При необходимости глубокой выборки можно заказать редукторную пару — сотрудники сервисного центра Evolution подтверждают совместимость без расточки корпуса.

Динамика осей

Быстрые подачи составляют 12 м/мин по X, 15 м/мин по Y и 20 м/мин по Z. Такие цифры кажутся скромными на фоне лёгких «портальников» азиатских марок, однако именно умеренная динамика сохраняет точность 0.020 мм без оптики и 0.010 мм с оптикой по Z. Для крупногабаритных деталей это важнее, нежели гонка за скоростью холостого хода.

Перед тем как интегрировать станок в существующую ячейку отдайте команду программисту проверить траектории на предмет сглаживания Jerk. Контроллер SIEMENS 840Dsl позволяет задать фильтр вибрации, что защищает длинные сборные фрезы от «выбивания» кромки.

Магазин инструмента

Стандарт — цепная карусель на 40 позиций. На рынке встречаются станки с доустановленным магазином 60 позиций. Перед покупкой важно убедиться, что номер ревизии платы ATC совпадает с прошивкой ЧПУ, иначе цикл смены может «зависать» на позиции 17–24. Практики решают это обновлением PLC-пакета, цена вопроса около 45 000 руб.

Таблица параметров

Ниже приведены ключевые значения, которые чаще всего запрашивают инженеры при расчёте техпроцесса.

Таблицей удобно пользоваться на этапе составления маршрутной карты: сразу видно, помещается ли деталь в зону обработки и хватит ли тянущего усилия привода.

Сравнение с альтернативами

На вторичном рынке оператор чаще всего выбирает между Evolution DM, Vision Wide SF и Hartford PBM. У Vision Wide выше подача (24 м/мин), но позиционирование держится в районе 0.030 мм. Hartford выигрывает по числу опций, однако стоимость запчастей почти вдвое выше. Evolution отличается тем, что 85 % расходников (насосы, датчики, ремни) доступны через российский склад, а не под заказ из Азии, что экономит до 10 рабочих дней простоя.

Электроника и ЧПУ

• SIEMENS 840Dsl — привычный интерфейс для тех, кто уже работает на DMG MORI или Heller,
• FANUC 31i-B — встречается реже, но служит лайфхаком, если предприятие использует стандартизированный набор макросов AICC.

Обе версии поддерживают Ethernet DNC, CF-карту и USB. Для передачи программ свыше 50 Мб лучше использовать FTP: скорость до 100 Мбит/с гарантирует загрузку детали формата IGF-5x за 4–5 минут.

Обслуживание и запасные части

Evolution держит склад в Калужской области, где хранит шнековые конвейеры, насосы СОЖ и гидростанции. Приобретая станок с пробегом, попросите продавца предоставить паспорт с отметками о смене масла редуктора шпинделя каждые 4000 моточасов — это минимизирует риск перегрева опорного подшипника.

Расходные позиции:

• фильтры СОЖ 2× в год,
• ремень шпинделя каждые 8000 час,
• батарея ЧПУ раз в 12 месяцев.

Итого среднегодовые затраты на ТО составляют менее 2 % от первоначальной стоимости.

Практический кейс

Завод горно-обогатительного оборудования в Челябинске заменил фрезерный перенос деталей на DM4028. При обработке плиты 3900×1800×90 мм цикл сократился с 11 до 6 часов благодаря обработке за одну установку и жёсткому резьбонарезанию M30×2. Качество плоскости, измеренное лазерным интерферометром Renishaw, показало отклонение не более 0.012 мм.

Пользовательские отзывы

На форуме cnc-land.ru оператор под ником «Gromov74» делится: «После поднятия станка вибрации по Y практически не чувствуется, даже на подаче 10 м/мин. Магазин 60 позиций стоит уже пять лет, ни одного отказа по карусели».

Бренд и линейка

Компания Evolution производит металлорежущее оборудование с 1996 года, в каталоге свыше 35 моделей, из них портальных — 7. Серия DM обновлялась трижды: 2008, 2013 и 2019 годы. Б/у экземпляры на российском рынке, как правило, относятся ко второй ревизии (2013), которая получила усиленный портал и обновлённую гидравлику.

Итог для покупателя

Беря DM4028 / DM6028 , предприятие закрывает задачи чистовой и черновой фрезеровки крупногабаритных деталей без инвестиции в новый станок за 70+ млн ₽. Наличие запасных частей в стране, поддержка SIEMENS и металл ёмкостью до 12 тонн делают машину разумным выбором для заводов тяжёлого и энергетического профиля.

Достоинства

• Стабильная точность 0.010 мм с оптикой
• Лёгкий доступ к запасным частям в РФ
• Гибкая смена шпиндельного узла 6 000 ↔ 12 000 об/мин

Заключение

Evolution DM4028 / DM6028 — солидный портальный центр, который обеспечивает непрерывную работу на тяжёлых заготовках. Он подходит для предприятий, где важны геометрия и надёжность, а не просто скорость сбора стружки.
