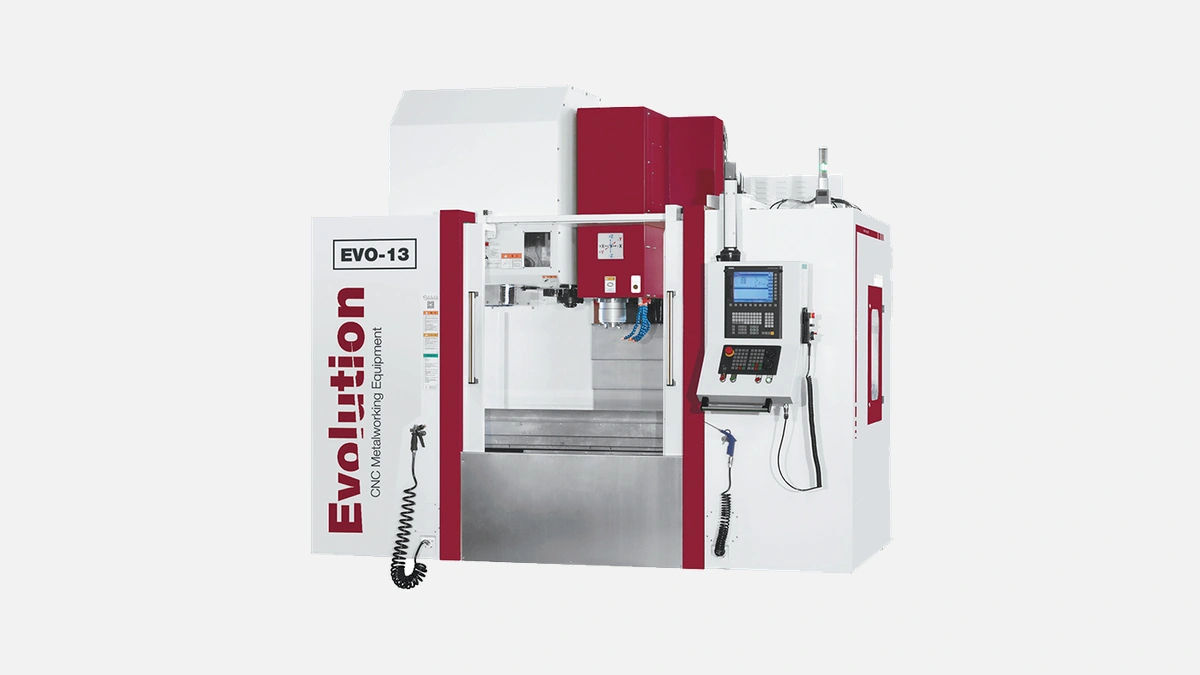

Фрезерный центр Evolution EVO-13 Б/У: ход X 1300 мм, шпиндель 10000 об/мин, 24-позиционный магазин
Предприятия, работающие с корпусными деталями до 1200 кг и требующие хода по оси X 1300 мм, ценят EVO-13 за сочетание габаритов и жёсткости. Если у вас в производственном плане — пресс-формы, энергетические компоненты или сложные сварные конструкции, этот центр обеспечит стабильные допуски без длительной дорегулировки.
Обратите внимание: станина выполнена из высокопрочного чугуна с искусственным старением. Эту процедуру производитель применяет больше 15 лет, снижая внутренние напряжения и исключая «ползучку» геометрии. Вместе с ШВП класса C3 по всем трём осям это даёт заявленную точность 0,010 мм и повторяемость 0,006 мм, подтверждённые по VDI 3441.
Эти решения заметны уже при визуальном осмотре: ребра жёсткости усилены в критических зонах, а опорные плоскости прошли двухстороннюю шабровку.
Базовая комплектация включает ремённый шпиндель 10000 об/мин. Для серий, где важна динамика по алюминию или нержавейке, доступны опции 12000 и 15000 об/мин с прямым приводом. Если же приоритет — крутящий момент на тяжёлой черновой обработке, выбирают шпиндель BT-50 8000 об/мин с редуктором BF. Наличие альтернатив облегчает адаптацию станка под ваш технологический маршрут без смены модели.
Передний барабан на 24 позиций перекрывает потребности большинства программ. При работе с формообразующей оснасткой, где требуется большое количество концевых фрез, ставят магазин «механическая рука» на 28 позиций или цепной тип на 40 позиций. Замена занимает 30–32 сотых секунды, а система обдува посадочных конусов исключает залипание стружки.
Параметр, который часто игнорируют при выборе оборудования, — быстрота позиционирования. У EVO-13 она составляет 36/36/24 м/мин по осям X/Y/Z, что даёт хороший задел для высокоскоростной обработки. Рабочая подача регулируется в диапазоне 1–12000 мм/мин, поэтому станок одинаково уверенно режет как алюминиевый профиль, так и титан.
Модель часто встречается с двумя стойками: Fanuc 0i-MF или Siemens 828D. Оцените плюсы каждой:
Перед перечнем коротко напомним, что в обеих версиях реализованы Ethernet, USB и карта CF, что облегчает обмен программами на внутренней сети.
Базой идёт отдельная станция охлаждения шпинделя, автоматическая централизованная смазка и стружечный конвейер улиточного типа. Производитель указывает ресурс помпы СОЖ 20000 часов, а операторы на форумах cnc-forum подтверждают отсутствие утечек даже после пятилетней эксплуатации.
Прежде чем покупать Б/У станок, логично сравнить несколько моделей в классе 50×20 дюймов. Мы свели ключевые моменты в таблицу.
Сначала несколько пояснений: Haas VF-4 широко распространён, Okuma MB-56V славится выдержкой геометрии. EVO-13, несмотря на «некитайское» происхождение, часто стоит дешевле этих брендов на вторичке, что видно из прайс-листов 2023 года.
| Параметр | Haas VF-4 | Okuma MB-56V | Evolution EVO-13 |
|---|---|---|---|
| Ход X, мм | 1270 | 1050 | 1300 |
| Макс. нагрузка, кг | 1588 | 1200 | 1200 |
| Шпиндель, об/мин | 8100 | 15000 | 10000 (до 15000) |
| Быстрые подачи, м/мин | 20/20/20 | 40/40/40 | 36/36/24 |
| Цена Б/У, млн ₽ | 22–24 | 27–29 | 17–18 |
Как видно, EVO-13 выигрывает по ходу X и цене, уступая по скорости Z. Для предприятий, где режущий инструмент ограничивает подачу, разница не критична, а экономия на старте составляет 5–10 млн ₽.
Новосибирский завод «ТехЛит» купил три EVO-13 в 2019 году, настроил шпиндели на 15000 об/мин и сократил цикл изготовления алюминиевых литфасов на 18 % без смены фрез. В Екатеринбурге «ЭнергоМаш» использует версию BT-50 для обработки втулок из 40ХН2МА: съём слоя 6 мм за проход проходит без вибронадрыва, что подтверждается видеозаписью на их корпоративном канале.
Уровни масла проверяются датчиками, а контроллер выдает предупреждение при давлении ниже 2,5 бар. Сервис-мануал содержит подробные карты смазки, благодаря чему дежурный механик выполняет ЕТО за 20 минут без аналоговых манометров. Отдельно отметим модульный доступ: чтобы снять ШВП оси Y, достаточно открутить 6 винтов и демонтировать защиту гармошки, не снимая стол.
Перед следующим списком напомним: каждая опция совместима как с Siemens, так и с Fanuc, прошивка идёт на SD-карте.
После установки опций станок не требует перенастройки параметров серво — производитель предусмотрел сервисные macro-b.
EVO-13 — это шанс получить профессиональный центр с ходом 1300 мм . При сохранённой геометрии станок обеспечит серийный выпуск с tol ±0,01 мм, а обширный список опций позволит не менять парк ещё минимум 7 лет.
В завершение выделим, почему модель берут литейные, инструментальные и энергетические предприятия:
Благодаря этим аргументам EVO-13 остаётся выгодным выбором при расширении механообрабатывающего участка.
Предприятия, работающие с корпусными деталями до 1200 кг и требующие хода по оси X 1300 мм, ценят EVO-13 за сочетание габаритов и жёсткости. Если у вас в производственном плане — пресс-формы, энергетические компоненты или сложные сварные конструкции, этот центр обеспечит стабильные допуски без длительной дорегулировки.
Обратите внимание: станина выполнена из высокопрочного чугуна с искусственным старением. Эту процедуру производитель применяет больше 15 лет, снижая внутренние напряжения и исключая «ползучку» геометрии. Вместе с ШВП класса C3 по всем трём осям это даёт заявленную точность 0,010 мм и повторяемость 0,006 мм, подтверждённые по VDI 3441.
Эти решения заметны уже при визуальном осмотре: ребра жёсткости усилены в критических зонах, а опорные плоскости прошли двухстороннюю шабровку.
Базовая комплектация включает ремённый шпиндель 10000 об/мин. Для серий, где важна динамика по алюминию или нержавейке, доступны опции 12000 и 15000 об/мин с прямым приводом. Если же приоритет — крутящий момент на тяжёлой черновой обработке, выбирают шпиндель BT-50 8000 об/мин с редуктором BF. Наличие альтернатив облегчает адаптацию станка под ваш технологический маршрут без смены модели.
Передний барабан на 24 позиций перекрывает потребности большинства программ. При работе с формообразующей оснасткой, где требуется большое количество концевых фрез, ставят магазин «механическая рука» на 28 позиций или цепной тип на 40 позиций. Замена занимает 30–32 сотых секунды, а система обдува посадочных конусов исключает залипание стружки.
Параметр, который часто игнорируют при выборе Б/У оборудования, — быстрота позиционирования. У EVO-13 она составляет 36/36/24 м/мин по осям X/Y/Z, что даёт хороший задел для высокоскоростной обработки. Рабочая подача регулируется в диапазоне 1–12000 мм/мин, поэтому станок одинаково уверенно режет как алюминиевый профиль, так и титан.
Модель часто встречается с двумя стойками: Fanuc 0i-MF или Siemens 828D. Оцените плюсы каждой:
Перед перечнем коротко напомним, что в обеих версиях реализованы Ethernet, USB и карта CF, что облегчает обмен программами на внутренней сети.
Базой идёт отдельная станция охлаждения шпинделя, автоматическая централизованная смазка и стружечный конвейер улиточного типа. Производитель указывает ресурс помпы СОЖ 20000 часов, а операторы на форумах cnc-forum подтверждают отсутствие утечек даже после пятилетней эксплуатации.
Прежде чем покупать Б/У станок, логично сравнить несколько моделей в классе 50×20 дюймов. Мы свели ключевые моменты в таблицу.
Сначала несколько пояснений: Haas VF-4 широко распространён, Okuma MB-56V славится выдержкой геометрии. EVO-13, несмотря на «некитайское» происхождение, часто стоит дешевле этих брендов на вторичке, что видно из прайс-листов 2023 года.
| Параметр | Haas VF-4 | Okuma MB-56V | Evolution EVO-13 |
|---|---|---|---|
| Ход X, мм | 1270 | 1050 | 1300 |
| Макс. нагрузка, кг | 1588 | 1200 | 1200 |
| Шпиндель, об/мин | 8100 | 15000 | 10000 (до 15000) |
| Быстрые подачи, м/мин | 20/20/20 | 40/40/40 | 36/36/24 |
| Цена Б/У, млн ₽ | 22–24 | 27–29 | 17–18 |
Как видно, EVO-13 выигрывает по ходу X и цене, уступая по скорости Z. Для предприятий, где режущий инструмент ограничивает подачу, разница не критична, а экономия на старте составляет 5–10 млн ₽.
Новосибирский завод «ТехЛит» купил три EVO-13 в 2019 году, настроил шпиндели на 15000 об/мин и сократил цикл изготовления алюминиевых литфасов на 18 % без смены фрез. В Екатеринбурге «ЭнергоМаш» использует версию BT-50 для обработки втулок из 40ХН2МА: съём слоя 6 мм за проход проходит без вибронадрыва, что подтверждается видеозаписью на их корпоративном канале.
Уровни масла проверяются датчиками, а контроллер выдает предупреждение при давлении ниже 2,5 бар. Сервис-мануал содержит подробные карты смазки, благодаря чему дежурный механик выполняет ЕТО за 20 минут без аналоговых манометров. Отдельно отметим модульный доступ: чтобы снять ШВП оси Y, достаточно открутить 6 винтов и демонтировать защиту гармошки, не снимая стол.
Перед следующим списком напомним: каждая опция совместима как с Siemens, так и с Fanuc, прошивка идёт на SD-карте.
После установки опций станок не требует перенастройки параметров серво — производитель предусмотрел сервисные macro-b.
Потенциальный покупатель Б/У EVO-13 должен проверить биение шпинделя на 3000 об/мин — допустимо не выше 3 микрон. Второй пункт — визуальный износ рельсов: если смазка высохла, но линейки без желтизны, металлокерамика сохранит точность ещё 8-10 тыс. часов.
EVO-13 Б/У — это шанс получить профессиональный центр с ходом 1300 мм по цене в диапазоне 17-18 млн ₽, что на 30 % дешевле новых машин аналогичного класса. При сохранённой геометрии станок обеспечит серийный выпуск с tol ±0,01 мм, а обширный список опций позволит не менять парк ещё минимум 7 лет.
В завершение выделим, почему модель берут литейные, инструментальные и энергетические предприятия:
Благодаря этим аргументам EVO-13 остаётся выгодным выбором при расширении механообрабатывающего участка.
