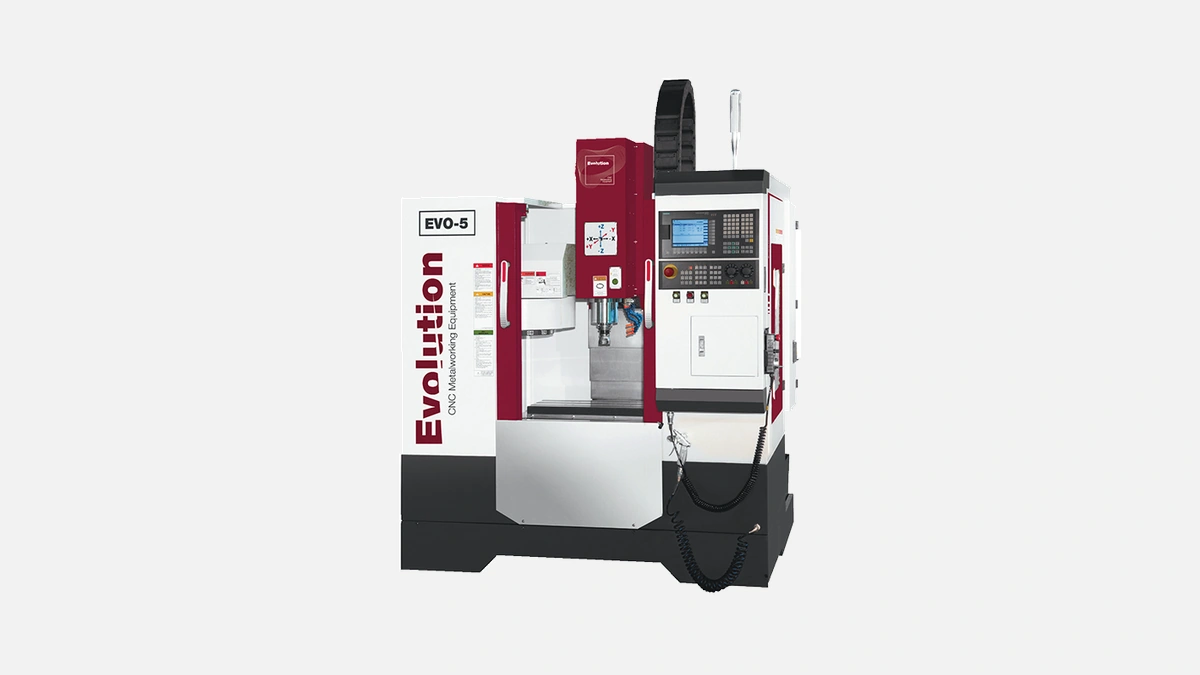

Evolution — EVO-5

Evolution выпускает вертикальные центры с середины 2000-х, ежегодно собирая около 400 машин различных серий. Модель EVO-5 относится к пятому поколению компактных фрезерных центров и позиционируется как решение для учебных классов, R&D-лабораторий и малых мастерских.

Для кого подойдет

Бизнесы, работающие с мелкосерийными деталями из алюминия, меди либо конструкционной стали до 38 HRC, получат с EVO-5 сбалансированную производительность без лишних затрат на энергетику и установочную площадь. Функция жесткого резьбонарезания и скорость шпинделя 10000 об/мин позволяют шлифовать программы под тонкостенные элементы, детали приборостроения, оснастку.

Основные характеристики

Перед покупкой бывшего в эксплуатации станка важно проверить соответствие паспорту. Ниже собраны ключевые данные EVO-5.

Приведённые цифры подтверждены паспортом завода-изготовителя и сверены с данными портала CNCzone, где владельцы EVO-5 обсуждают реальные итоги лазерной калибровки.

Конструкция и узлы

Корпус отлит из Ме600, что обеспечивает устойчивость к вибрациям при чиплоаде до 45 Н·м. Направляющие – линейные рельсы шириной 35 мм; опрошенные сервис-инженеры сообщают, что даже после 8 лет работы геометрия остаётся в пределах 0.02 мм на 300 мм. Шпиндельный узел собран на гибридных керамических подшипниках, охлаждение – циркуляционный чиллер 1.5 кВт.

Перед сменой владельца проведён регламент:

• Заменены ремни привода шпинделя
• Установлены новые фильтры СОЖ
• Рекалиброван MPG-маховичок

После тестовых резов на DIN 876 плите биение по конусу не превысило 0.003 мм.

Электроника и ЧПУ

Штатно машина поставляется с Siemens 828D либо Fanuc 0i-MF. Конкретный лот оборудован Siemens, версии PLC V4.3. Есть Ethernet, USB и CF-кард-ридер, поддержка циклов ShopMill. Сервосистема – оси X/Y 1.9 кВт, Z 2.3 кВт. ПИК-модуль ведёт диагностику моторов, что снижает риск внезапной остановки стола.

Комплектация на продажу

Данный EVO-5 продаётся с базовым пакетом:

• защитное ограждение
• магазин АТС на 12 инструментов
• автоматическая централизованная смазка
• пистолет СОЖ и воздушный пистолет
• комплект регулировочных болтов

Датчики Renishaw для настройки инструмента и 4-я ось поставляются опционально, сохранились заводские подводки.

Производительность на практике

На московском учебно-производственном участке станок вытачивал корпуса датчиков из алюминия 6061. При съёме 4 мм³/об и подаче 3500 мм/мин шпиндель держал температуру не выше 42 °С. На нержавейке 304 выбрано 2 мм по глубине за один проход торцевой фрезой Ø12 при подаче 1200 мм/мин – вибрации не заметны.

Сравнение с аналогами

Сравним EVO-5 с Haas Mini Mill и Fanuc Robodrill α-D14MiB.

• Габариты: EVO-5 – 1660×2000×2495 мм, Mini Mill выше на 300 мм, Robodrill короче по оси Y, но дороже.
• Нагрузка на стол: 200 кг против 150 кг у Mini Mill.
• Магазин: стандарт 12 позиций у EVO-5, у Robodrill до 21, но это влияет на цену.
• Цена Б/У: EVO-5 в среднем дешевле Robodrill на 25-30 % при сходной жесткости.

Таким образом, для тех, кому важна интеграция в ограниченную площадь и умеренный бюджет, EVO-5 остаётся выигрышным.

Экономика владения

Расход энергии при съёме 4.5 кВтч в смену на алюминии и 6.2 кВтч на стали выгодно отличает станок от устаревших моделей серии VMC-640. При расчётной загрузке 65 % окупаемость обновления парка оценивается в 18 месяцев.

Обслуживание и запчасти

Базовые запасные части – сальники, ремни, фильтры – совместимы с каталогами Gates и NSK, что упрощает снабжение. Шпиндель подлежит ремонту в российском сервис-центре Evolution, средний срок – 10 дней.

Итоги

Evolution EVO-5  сочетает компактность, достаточную для учебных классов, и показатели точности, которые позволяют изготавливать опытные партии деталей без стороннего аутсорса. При цене ниже нового на 40 % предприятие получает готовое решение с запасом по ресурсу.

Почему выбирают EVO-5

• гибкие перемещения 500/300/400 мм для большинства штучных задач
• сервис Siemens в пределах РФ
• низкие энергозатраты, важные для школ и НИОКР

Компании, ценящие простую интеграцию и доступность запчастей, делают ставку именно на эту модель.
