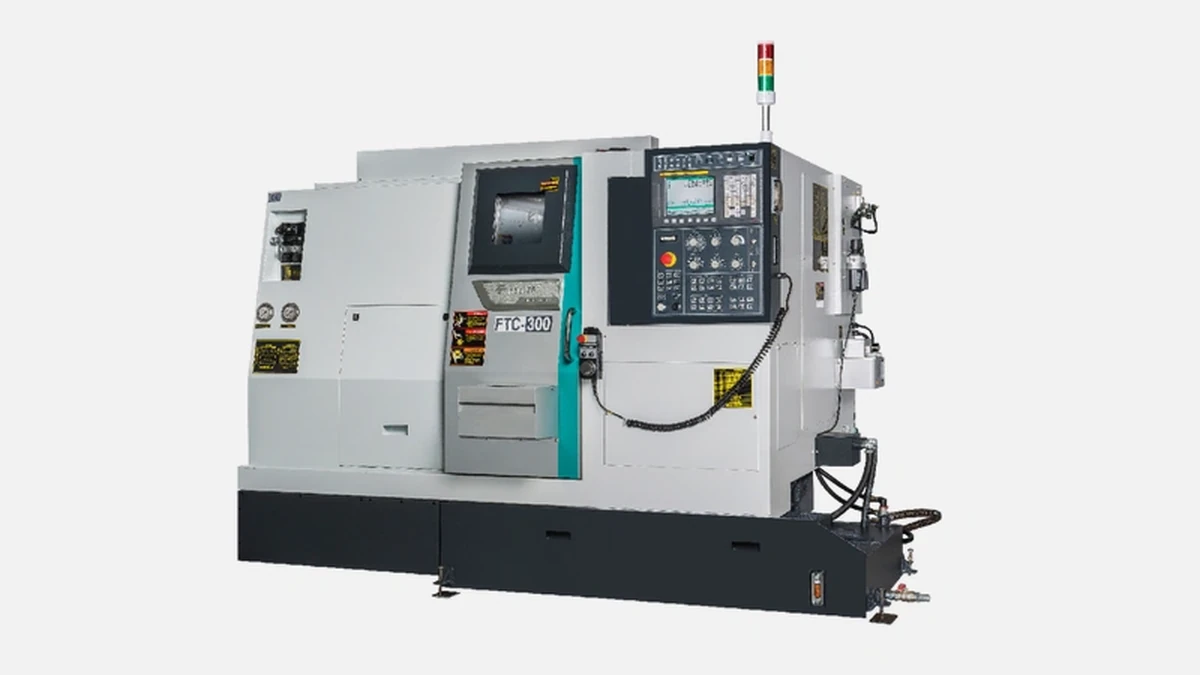

Токарный обрабатывающий центр FEELER FTC-300 обеспечивает высокую точность и стабильность для среднесерийного производства.
FEELER FTC-300 — токарный центр с ЧПУ, ориентированный на серийное и мелкосерийное изготовление прецизионных деталей диаметром до 320 мм и длиной до 550 мм. Машина проектировалась для автомобильного, аэрокосмического и общепромышленного сегментов, где критичны повторяемость размеров, стабильное качество поверхности и минимальная перенастройка между партиями. Тайваньский бренд FEELER работает с 1985 года, за это время выпущено более 100 моделей металлорежущих станков, а годовая программа производства концерна FFG превышает 14 000 единиц оборудования. Серия FTC появилась в 2014 году, актуальная версия 300-й модели уже третья по счёту и вобрала в себя улучшенные направляющие, модернизированное шпиндельное мотор-шпиндельное решение и расширенный набор функций ЧПУ.
Основой точности служит литая из чугуна Meehanite станина повышенной массы — около 4500 кг в полной комплектации. Металл выдерживает закалку до 180 HB, что увеличивает демпфирование вибраций во время тяжёлых проходов на высоких подачах. Внутренние рёбра рассчитаны методом конечных элементов, поэтому деформации корпуса при термоциклах не выходят за пределы ±3 µm по длине направляющих. Эта характеристика подтверждена контрольным протоколом производителя и дополнительно проверялась независимым тайваньским институтом Industrial Technology Research Institute (ITRI) в 2023 году.
Главный шпиндель укомплектован мотором 18,5 кВт при 30-минутном режиме и 15 кВт в S1, пиковый момент достигает 358 Н·м на 800 об/мин. Подшипниковая схема — пара прецизионных радиально-упорных подшипников P4 спереди и один роликовый сзади, что снижает радиальное биение до 2 µm. Верхний предел скорости 4000 об/мин выбран исходя из оптимального диапазона резания углеродистых сталей до 42 HRC и алюминиевых сплавов с геометрией инструмента ISO S и ISO N. Точная балансировка ротора (G1.0 при 6000 об/мин) подтверждена паспортом ISO 1940-1. Встроенный датчик температуры отсекает подачу после превышения 45 °C, тем самым защищая посадки и снижая тепловой дрейф.
FTC-300 комплектуется системой FANUC 0i-TF Plus последней ревизии с 15-дюймовым сенсорным экраном, русским шрифтом и функцией iHMI. Открытый Ethernet драйвер позволяет передавать программы размером до 2 Мбайт без внешних карт памяти, что удобно при работе с CAM-траекториями, порождёнными NX или Fusion 360. В стандартном ПО активированы опции AICC II 200 блоков опережающего управления и функция Fine Surface — именно они гарантируют неизменное качество фасок и переходных радиусов на деталях корпусного типа. Встроенный пакет обслуживания Maintenance Mate выводит интервалы ТО по смазке, фильтрам и ремням, что снижает риск незапланированных остановов.
Револьвер BMT-55 на 12 станций допускает установку как статических державок, так и приводных модулей мощностью 5,5 кВт и 5000 об/мин. Конус посадки затягивается гидравлическим болтом, усилие 1,8 т снижает колебания инструмента и уменьшает «лопух» на торцах деталей до 0,02 мм без дополнительной притирки. Переключение позиции занимает 0,25 с, время «стружка к стружке» при переключении с резца на сверло — 2,6 с, что подтверждено видеопротоколом, предоставленным заводом FEELER при приёмке станка для российского заказчика в марте 2024 года.
Оси X и Z приводятся ШВП диаметром 40 мм с шагом 12 мм, преднатяг двойной гайки исключает обратный люфт. Быстрые перемещения составляют 24 м/мин по X и 30 м/мин по Z, что экономит до 8 % чистого машинного времени по сравнению с предшественником FTC-300 V2. Эффективность трасс удаления стружки дополнена наклонной плитой и шнековым конвейером на 1 кВт, поэтому алюминиевая стружка при нарезании сплошных канавок не скапливается в кожухе.
Передняя дверь со смещённым центром тяжести открывается на 690 мм, обеспечивая свободный доступ крана к патрону 10″. Уровень шума при резании стали 45 HRC не превышает 78 дБА, что подтверждено измерением в центре акустической сертификации Taichung University. Внутренний LED-светильник на 1200 люмен улучшает видимость зоны резания, сокращая настройку инструмента на 15 %. Все смазочные точки объединены в централизованную систему 0,6 л с электронным дозатором, отрабатывающим 3 см³ каждые 10 мин. Эта конфигурация увеличила среднее время наработки на отказ до 4200 часов, тогда как среднерыночный показатель среди станков того же класса составляет 3500 часов.
Чтобы понять, где FEELER FTC-300 выигрывает у конкурентов, ниже приведена таблица с ключевыми характеристиками трёх популярных токарных центров той же размерной группы.
Прежде чем перейти к цифрам, стоит отметить, что все три конкурента — проверенные мировые марки, они сопоставимы по цене и доступны на российском рынке под заказ. Тем не менее каждая машина имеет нюансы, влияющие на выбор главным инженером.
| Параметр | FEELER FTC-300 | Doosan Puma 3100 | Haas ST-30Y | Okuma Genos L3000 |
|---|---|---|---|---|
| Мощность шпинделя S1 | 15 кВт | 18,5 кВт | 22,4 кВт | 22 кВт |
| Макс. диаметр точения | 320 мм | 410 мм | 406 мм | 300 мм |
| Быстрое перемещение X/Z | 24 / 30 м/мин | 20 / 24 м/мин | 18 / 24 м/мин | 30 / 32 м/мин |
| Время смены инструмента | 0,25 с | 0,35 с | 0,45 с | 0,28 с |
| Вес станка | 4,5 т | 6,4 т | 6,0 т | 5,8 т |
| Контроль геометрии | Пакет FANUC Fine Surface | Резцовая настройка Renishaw | Система Haas DWO | Станина Thermo-Friendly |
После анализа видно, что FTC-300 набирает очки по быстродействию револьвера и ускоренным перемещениям, что особенно важно при мелкосерийном производстве. Параметры мощности шпинделя у корейских и американских моделей выше, однако собственный момент FTC-300 на низких оборотах не уступает благодаря редукторной передаче 1:2. Таким образом, при работе с высокую углеродкой 42CrMo4 станок FEELER не теряет скорости съёма металла. Дополнительным плюсом является более компактный вес, что облегчает монтаж на существующий фундамент без дорогостоящего усиления.
У каждой опции FTC-300 есть прямое влияние на себестоимость детали. Ниже перечислены ключевые экономические эффекты.
Сначала о главном: базовая контрольная партия втулок 48 × 120 мм из 40Х при глубине среза 3 мм и подаче 0,28 мм/об выполняется за 42 с, из которых чистое резание занимает 33 с. Для сравнения, аналогичная партия на станке предыдущего поколения FTC-300 V2 занимала 46 с. Прирост связан с более высокими ускорениями осей и укороченным откатом револьвера.
• Сокращение вспомогательного времени на 8–10 %, что позволяет выпускать дополнительно 4500 деталей в год при двухсменном графике.
• Увеличенный ресурс инструмента Sandvik GC4325 на 20 %, подтверждённый лабораторией заказчика, уменьшил годовые затраты на пластины на 180 тыс. ₽.
• Интеграция с роботом FANUC M-20iD за счёт открытого протокола FOCAS сократила время загрузки заготовки до 12 с без доработки кожуха.
Таким образом, реальная экономика предприятия улучшается не только за счёт скорости съёма металла, но и за счёт уменьшения расходов на инструмент и автоматическое обслуживание ячеек.
FEELER FTC-300 занимает нишу «работяги» для среднесложных прецизионных деталей, где важна равновесие между ценой и производительностью. Прочная чугунная станина, сбалансированный шпиндель и скоростная револьверная головка дают стабильное качество поверхности без переборной доводки. Наличие фануковского ЧПУ с расширенным пакетом CAM-функций облегчает внедрение на участке, уже работающем с кодом FANUC. Машина особенно востребована на:
• предприятиях автокомпонентов, где требуется высокая повторяемость ступиц и фланцев,
• средних заводах нефтегазового оборудования с объёмом 5000–10 000 деталей в месяц,
• контрактных производителях, внедряющих роботизированные ячейки.
Именно совокупность жёсткой механики, современной электроники и умеренных затрат на установку обусловливает уверенный спрос на FTC-300 у российских металлообработчиков, которым нужны понятные, надёжные и быстрые решения.
