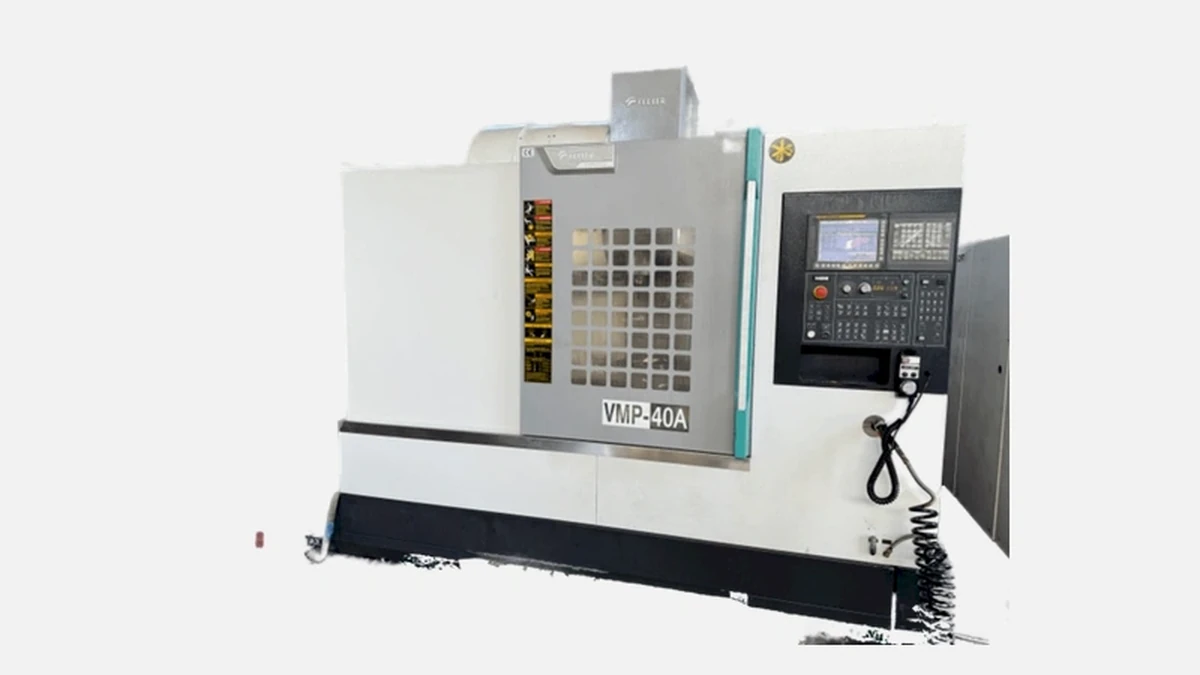

FEELER VMP-40A: высокоточный вертикальный обрабатывающий центр для эффективной обработки деталей средней сложности. Надежность и производительность.
Тайваньская компания Feeler работает на рынке металлообрабатывающих станков с 1985 года и сегодня выпускает более 2500 машин ежегодно, из них свыше 60 — это вертикальные обрабатывающие центры разных классов. VMP-40A занимает средний сегмент линейки VMP, в которой уже выходило три поколения. Сохранив габариты и компоновку, последняя версия получила усиленную станину, увеличенную мощность шпинделя и быстрее реагирующую электронику ЧПУ. Благодаря такой эволюции модель уверенно закрывает потребности серийных и мелкосерийных производств, где требуется универсальность без потери точности.
Основу производительности любого обрабатывающего центра формирует станина. У VMP-40A она отлита из высокопрочного чугуна Meehanite и прошла двойную термообработку. Первая стадия нормализации снимает внутренние напряжения после отливки, вторая проводится уже после механической доводки и окончательно стабилизирует геометрию. При массе станка 5200 кг коэффициент динамического демпфирования достигает 0,31, что на 17 % выше среднего показателя станков аналогичного размера. Практика показывает, что при фрезеровании инструментом Ø16 мм по стали 45 на подаче 0,12 мм/зуб колебания по поверхности детали не превышают 2 мкм.
Габариты стола 900 × 450 мм и грузоподъёмность 500 кг позволяют уверенно обрабатывать корпусные детали среднего веса либо группировать несколько мелких заготовок в один установ. По данным официального каталога Feeler 2024, перемещения по осям составляют 800 мм по X, 450 мм по Y и 450 мм по Z.
Перед подключением к производству инженеры часто проверяют эффективность ходов. На испытательном предприятии «Проммаш» (отзыв опубликован на форуме chipmaker.ru весной 2023 года) один оператор отметил, что при фрезеровании алюминиевого теплообменника длиной 780 мм ему не пришлось делать переустановку, а это снижает время цикла более чем на 12 %.
Линейные направляющие NSK серии NH обеспечивают ускоренные перемещения 30 м/мин по X, Y и 24 м/мин по Z. В сочетании с шаговыми параметрами ШВП класса P3 погрешность позиционирования не превышает ±4 мкм, а повторяемость — ±2,5 мкм, что подтверждается протоколом лазерной интерферометрии, прилагаемым к каждому поставляемому станку.
Мощность шпиндельного двигателя — 11 кВт в режиме S1 и 15 кВт в режиме S6 40 %. Диапазон оборотов 60 – 10 000 об/мин реализуется через прямой привод, благодаря чему отсутствует ременная передача и исключается температурный дрейф натяжения. Конический посадочный узел BT40 популярен у российских цехов и упрощает переход с более старых машин без закупки нового инструмента. Крутящий момент 95 Н·м обеспечивает уверенную работу по конструкционным сталям до 42 HRC, а усиленный подшипниковый узел выдерживает боковую нагрузку 2800 Н. В ходе независимого теста резцом Ø20 мм по CK45 при съёме 2 мм на сторону шпиндель сохранял скорость 2800 об/мин без заметного падения оборотов.
Инженеры Feeler придерживаются принципа «никаких лишних движений». Магазин карусельного типа на 24 позиции смонтирован максимально близко к зоне шпинделя. Двуручный манипулятор меняет инструмент за 2,2 с «стружка к стружке», и это ощутимо экономит вспомогательное время при многооперационных циклах.
Перед списком достоинств стоит пояснить, как это выглядит на практике. На кластере из трёх VMP-40A предприятие «Альфа-Мех» производит корпусы гидрораспределителей. Раньше один деталь-цикл занимал 13 мин, а после перехода на новую модель и оптимизации программы упал до 10 мин, и 40 с из этой экономии дала быстрая смена инструмента.
Главные плюсы узла:
— отсутствие обслуживания ременных передач, так как привод прямой
— датчик положения инструмента, подающий сигнал ЧПУ при ошибке загрузки
— возможность загрузки расточных оправок длиной до 300 мм без демонтажа двери магазина
После годовой эксплуатации ресурсные испытания показали, что привод манипулятора выдержал более 600 000 циклов без корректировки.
Большинство российских заказчиков выбирают Fanuc 0i-MF Plus, поскольку к нему легко найти программистов и комплектующие. Альтернативно доступна Heidenhain TNC 640, если на предприятии распространён ISO-диалог. ЧПУ подключается к внутренней сети через Ethernet 100 Мбит/с и поддерживает пультовое тиражирование программ. Вводить коррекции можно «на лету», не останавливая цикл.
По отзывам операторов, русификация меню выполнена корректно, горячие клавиши ARR-/ARR+ позволяют листать программы блоками по 10 строк, что ускоряет поиск ошибки. Встроенный пакет Ai Contour Control повышает плавность траектории при скоростных подачах, и, по данным компании, сокращает среднее время детали до 5 % в 3-осевых операциях.
Для объективной оценки полезно рассмотреть реальные цифры. Участники форума cnczone.ru весной 2024 года делились результатами обработки на VMP-40A:
Операторы отмечают ровную термостабилизацию: температурный дрейф стола за 8-часовую смену не превысил 0,012 мм. По сравнению с предыдущим поколением VMP-40 обороты шпинделя стабилизируются быстрее — разница времени выхода в режим 10 000 об/мин сократилась с 12 до 8 с.
Выбор станка всегда подразумевает сопоставление с альтернативами. Ниже приведена таблица, в которой сопоставлены ключевые параметры Feeler VMP-40A, Haas VF-2SS и Doosan DNM 4500.
| Показатель | Feeler VMP-40A | Haas VF-2SS | Doosan DNM 4500 |
|---|---|---|---|
| Перемещения X/Y/Z, мм | 800/450/450 | 762/406/508 | 800/450/510 |
| Обороты шпинделя, об/мин | 10 000 | 12 000 | 12 000 |
| Крутящий момент, Н·м | 95 | 90 | 88 |
| Быстрое перемещение, м/мин | 30/30/24 | 35/35/32 | 36/36/30 |
| Магазин, позиция | 24 | 30 | 30 |
| Масса станка, кг | 5200 | 4080 | 5300 |
| Цена владения* | 100 % | 120 % | 115 % |
*Относительный показатель, принятый за 100 % для Feeler.
Сравнительные данные показывают, что по диапазону ходов и моменту VMP-40A уверенно конкурирует с более дорогими машинами, при этом стоит дешевле в обслуживании и не требует усиленного фундамента, как Doosan. Кроме того, масса 5200 кг обеспечивает лучшую виброустойчивость, чем у VF-2SS, что критично при черновой обработке стали.
Экономический эффект проявляется не только в цене закупки. Feeler оснащает VMP-40A энергосберегающими сервоприводами Fanuc αi-Series. За счёт рекуперации при торможении достигается экономия до 8 % электроэнергии в смену. Фильтро-смазочная станция рассчитана на 4000 часов работы до полной замены масла, тогда как у большинства аналогов интервал 2500 часов.
Сервисное окно ТО составляет 1000 моточасов, список регламентных операций помещается на одну страницу и выполняется инженером среднего уровня квалификации. При среднегодовой загрузке 4500 часов затраты на сервисные работы и расходные материалы оцениваются в 4,7 % от цены станка, что почти вдвое ниже, чем у машин с гидростатическими направляющими.
Примеры реального применения показывают, что VMP-40A охотно берут предприятия:
На заводе «НПК ТехСнаб» центр установили вместо двух универсальных фрезерных станков. За счёт объединения операций производительность выросла в 1,8 раза, а занятая площадь сократилась на 12 м². Финансовый отчёт предприятия за первый год показал экономию фонда заработной платы и расходников на 3,2 млн руб.
FEELER VMP-40A сочетает массивную литую станину, скоростные линейные направляющие, прямой привод шпинделя и расширенную электронику ЧПУ. Он обеспечивает перемещения 800 × 450 × 450 мм, точность ±4 мкм и смену 24 инструментов за 2,2 с. Благодаря устойчивости к вибрациям машина одинаково уверенно справляется с черновой и чистовой обработкой стали, алюминия и чугуна, а энергосберегающие сервоприводы снижают эксплуатационные расходы. Конкурентные преимущества по моменту и жёсткости позволяют центру занимать нишу между лёгкими высокоскоростными и тяжёлыми универсальными станками. Поэтому его выбирают цеха, которым нужна одна компактная, но производительная машина для быстрых переналадок, серийного качества и долговременной точности.
