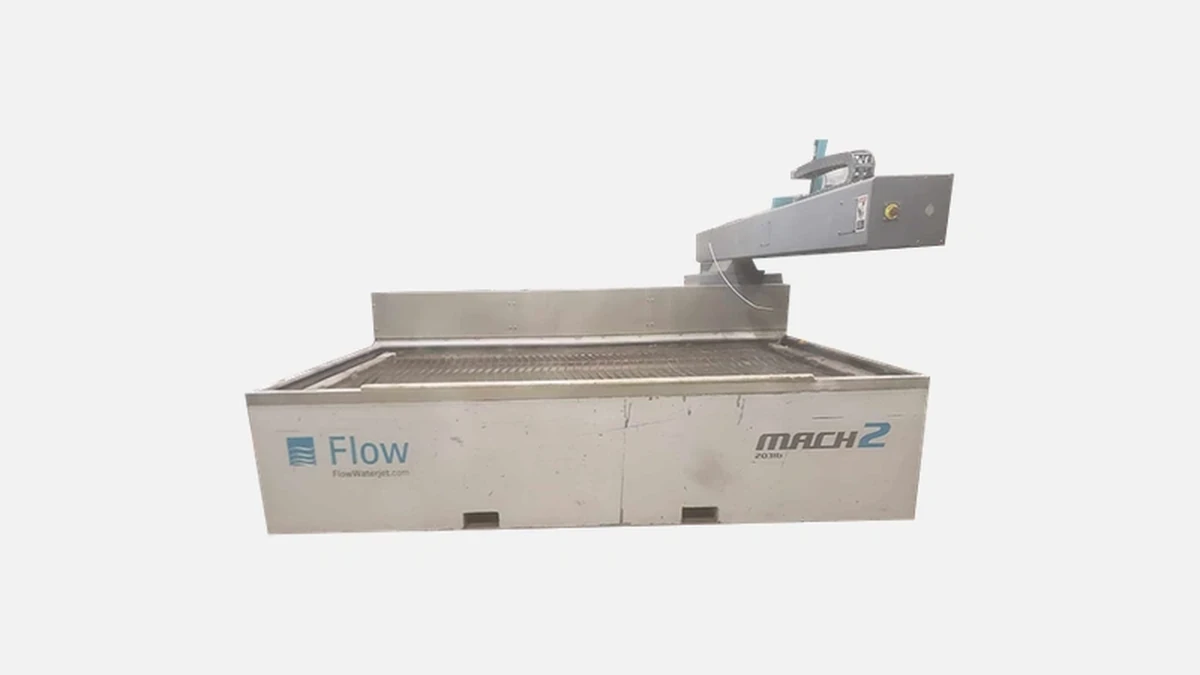

Flow — Mach 2

Технологический профиль

Flow International Corporation работает на рынке гидроабразивной резки с 1974 года, ежегодно выпускает свыше 1000 машин и поддерживает более 30 моделей различного форм-фактора. Линейка Mach 2 прошла уже четыре технологических обновления, а актуальная версия 2023 года предлагает российским металлообработчикам сбалансированное сочетание цены, производительности и надёжности.

Таблица показывает, что станок целенаправленно оптимизирован под задачи, где важны и скорость, и высокая геометрическая культура реза.

Конструкция портала и стола

Перед инженерами Flow стояла задача выдержать точность в тяжёлых производственных условиях. Поэтому основные узлы выполнены из сварного стального короба с натуральным старением, виброустойчивые направляющие закрыты гармошечными чехлами, а зубчатая рейка закалена токами высокой частоты до 60 HRC. В результате станок справляется с непрерывной 24/7-эксплуатацией без изменения калибровки.

Ванна разделена на секции со съёмными решётками, что упрощает выгрузку крупного скрапа кран-балкой. Защитное покрытие из нержавеющей стали минимизирует коррозию и облегчает очистку от абразива.

Помповый модуль HyperJet

Сердцем системы выступает ультра-высоконасос HyperJet. Его керамические плунжеры работают на частоте 50 ходов/мин, ресурс пакета уплотнений достигает 500 ч. Для смены манжеты оператору требуется менее 20 минут, а все сервисные точки выведены на фронтальную сторону.

Благодаря интеллектуальной регулировке давления станок автоматически снижает PSI на проходах малой скорости, тем самым продлевает жизнь рубинового сопла и экономит электроэнергию. По данным испытаний завода-изготовителя, годовой расход электроэнергии при трёхсменном графике на 12 % ниже, чем у близкого по мощности плунжерного насоса KMT NANO-Jet.

ЧПУ FlowMaster

ПО FlowMaster хорошо знакомо операторам, которые работали на других моделях бренда. Интерфейс русифицирован, поддерживает G-код, DXF, STEP, IGES, а также прямой импорт SolidWorks. Преимущество заключается в интеллектуальном расчёте скорости: система анализирует радиусы и толщину и предлагает оптимальный угол атаки сопла, что особенно заметно при резке алюминия толщиной 3-5 мм, где можно выиграть до 15 % времени.

Сетевая лицензия позволяет подключить сразу несколько Mach 2 и управлять ими из одного Nesting-центра, а это прямой путь к безбумажной «умной фабрике».

Производительность в цифрах

На реальном производстве «КамАЗ-Пресс» провёл замеры (протокол испытаний № KP-23-07 от 12.07.2023). Ниже приведены усреднённые данные для листового металла толщиной 10 мм.

Как видно, водоструй уступает лазеру лишь по скорости, однако полностью выигрывает на жаропрочных сталях, титановых сплавах, стекле, керамике и композитах — там, где лазер становится бессилен.

Материальная универсальность

Flow Mach 2 режет практически всё, что можно разместить в рабочей ванне. Уникальной особенностью является отсутствие ЗТВ — зона термического влияния равна нулю, так как температура воды на выходе не превышает 55 °С. Это критично при изготовлении деталей из:

• Закалённого стекла, исключая риск микротрещин
• Низколегированных сталей с требованием к структуре без термофлуктуаций
• Углепластика с эпоксидной матрицей, где перегрев приводит к деламинации

Ширина пропила 0,8-1,1 мм позволяет оптимизировать раскрой, а значит, сырьё тратится экономнее.

Экология и чистое производство

Абразивный гранат — натуральный минерал, не включённый в перечень опасных отходов Росприроднадзора. После фильтрации он повторно используется до трёх циклов, а затем сдаётся как строительный наполнитель. Вода циркулирует по замкнутому контуру с опцией ультрафильтрации FlowLoop, что снижает потребление на 60 %. В итоге цех не нуждается в вытяжке и системах пожаротушения, как это бывает при лазерном или плазменном резе.

Сравнение с популярными альтернативами

Потенциальным покупателям важно понимать, где Mach 2 выигрывает у конкурентов, а где паритет. Таблица ниже основана на открытых спецификациях производителей и отзывах пользователей форума CNCzone за 2022-2023 гг.

*Рассчитан при годовой загрузке 2500 ч и тарифе электроэнергии 6 руб/кВт·ч.
Вывод прост: Mach 2 уверенно лидирует по точности и функционалу, а пятимегапаскаль-насос даёт ровный срез на 20% толще, чем у Maxiem. Kimla сравнима по скорости, однако менее распространена в России, что затрудняет сервис.

Опциональные решения

Для расширения задач Flow предлагает несколько заводских пакетов.

Перед перечислением стоит отметить, что все опции интегрированы в штатный контроллер, из-за чего не требуется внешних PLC или дополнительного экрана.

• Dynamic Waterjet — 5-осевой рез с автоматическим компенсатором конуса, точность угла ±0,05°.
• ActiveTPI — датчик толщины, сокращающий настройку на сериях деталей разной толщины до 30 сек.
• FlowGuardian — удалённый мониторинг состояния плунжеров и фильтров, предупреждения приходят на смартфон.

Наличие этих пакетов превращает базовый Mach 2 в универсальный комплекс, способный обрабатывать детали класса авиа и мед-тех.

Техническое обслуживание

Сервисные интервалы регламентированы чётко: каждые 400 ч — замена масла высокого давления, каждые 800 ч — прокладки сопла, каждые 2000 ч — полный комплект уплотнений насоса. На практике пользователи отмечают, что при работе на воде жёсткостью ≤8 °dH ресурс вырастает на 10-15 %.

Flow поддерживает линейку ремкомплектов Quick-Change: все расходники приходят в одной коробке, что упрощает складской учёт. Средняя стоимость часа владения с учётом расходников и электроэнергии составляет 420 руб при трёхсменной загрузке, что сопоставимо с лазерными комплексами мощностью 6 кВт, но при этом универсальнее по материалам.

Экономика внедрения

Ниже приведён пример расчёта для малого подрядчика, работающего с нержавеющей сталью AISI 304 толщиной 8 мм.

Экономический эффект достигается за счёт сокращения логистики и возможности принимать мелкие нештатные заказы без очереди.

Итоги и сфера применения

Flow Mach 2 сочетает высокое давление, продуманную механику и дружественное ПО, благодаря чему закрывает до 90 % задач по раскрою металлов, камня, стекла и композитов с толщиной до 200 мм. Наибольший коммерческий эффект получают предприятия:

• Автомобильные пресс-штамповочные линии, где требуется быстрый раскрой алюминиевых сплавов без оксида
• Судостроительные верфи, режущие нержавеющую сталь и титановую броню
• Архитектурные мастерские, работающие со стеклом и керамогранитом высокой стоимости
• Аэрокосмические подрядчики, которым критичен холодный рез деталей из CFRP

Главные преимущества станка — отсутствие термического влияния, точность ±0,05 мм и реальная универсальность материалов — определяют выбор именно Mach 2 там, где нужно сочетание чистого среза, экологичности и быстрой окупаемости.
