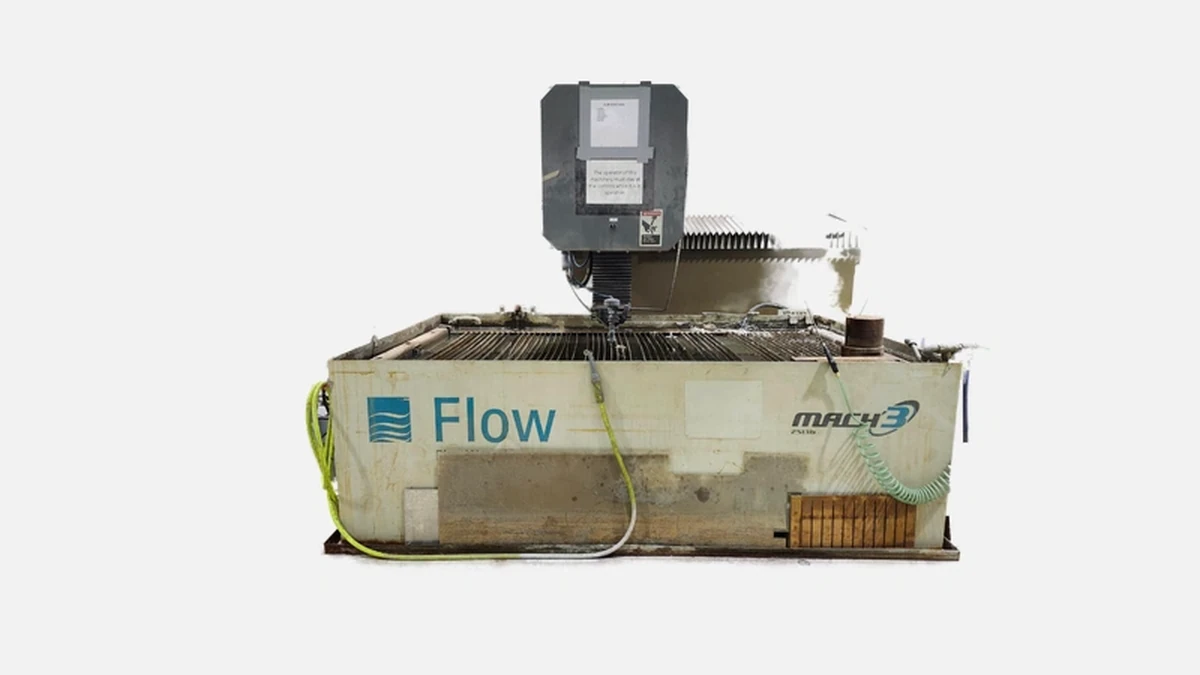

Flow — Mach 3: Высокоточный водоструйный станок Flow для резки широкого спектра материалов с исключительной скоростью и качеством.
Flow International Corporation вышла на рынок водоструйной резки ещё в 1974 году. Сегодня под брендом Flow выпускается восемь основных линеек станков, общий годовой выпуск превышает 700 установок, а установленная база перевалила за 13 000 систем по всему миру. Семейство Mach 3 прошло уже три технологических апгрейда, поэтому в российских цехах чаще всего встречаются версии 3b и 3c — именно их характеристики мы приводим ниже.
Инженеры Flow закладывали в станок одну цель — стабильная точность на разной толщине и материале без подводных камней при обслуживании. В итоге получилась универсальная платформа, которая закрывает до 80 % типовых заказов металлообрабатывающих компаний.
Эти цифры сами по себе ни о чём не говорят, пока не посмотрим, как они влияют на цеховую рутину.
Главный «мотор» установки — насос HyperJet. Он построен на керамических поршнях, рассчитанных на 2000 ч наработки без переборки. Прямая кинематика без ремней снижает количество сервисных точек, а плавающее уплотнение резонансного цилиндра даёт дополнительный запас по износу.
Поток воды смешивается с гранатовым абразивом фракции 80 или 120. Расход абразива регулируется дозатором Flow SmartStream, поэтому на тонком алюминии оператор может снизить подачу до 200 г/мин, а на нержавейке 40 мм выставить 500 г/мин, не теряя скорости прорезания.
Благодаря такому диапазону российские производители дверной фурнитуры и роторного оборудования используют один и тот же станок для деталей разной ценности без дорогостоящей перенастройки.
Контроллер FlowMaster Pro построен на индустриальном ПК с Windows 10 IoT, работает на русском языке и поддерживает прямой импорт DXF, STEP и IGES. Функция Dynamic Waterjet компенсирует отклонение струи при высоких скоростях. Оператор задаёт допуск например 0,05 мм, а ПО само выбирает скорость и угол сопла.
Перед запуском раскроя система предлагает три варианта стратегии: «Тонкий металл», «Толстый металл» и «Хрупкий материал». Выбор стратегии автоматически корректирует давление, расходы абразива и начальную высоту Z. Такой подход упрощает работу операторов со средним уровнем подготовки, а инженер-технолог тратит меньше времени на наладку.
Станина сварена из профиля 200 × 100 мм и проходит финальное старение в печи при 600 °С. Такой цикл снимает остаточные напряжения, и рама не «уплывает» после годов эксплуатации. Направляющие — прецизионные Hiwin HGW-35 с классом точности P. Они закрываются фторполимерным фартуком, который не боится абразивных брызг, поэтому ресурс пары «каретка — рельс» достигает 25 000 км пробега.
В качестве датчика высоты используется бесконтактный оптический сенсор с шагом 4 мкм. Он корректирует Z в режиме реального времени, что важно при резке рифлёного листа или камня с естественной волнистостью.
Затраты на расходники часто решают, какой станок покупать. Ниже приведены усреднённые цифры для цеха, работающего в две смены, 250 дней в год.
| Позиция | Расход/год | Стоимость, ₽ | Комментарий |
|---|---|---|---|
| Гранатовый песок 80 | 24 т | 1 920 000 | Цена 80 000 ₽/т |
| Сапфировые сопла | 36 шт | 270 000 | Срок службы 100 ч |
| Защитные трубки | 18 шт | 90 000 | Замена каждые 400 ч |
| Уплотнения насоса | 2 компл | 140 000 | Сервисный комплект |
Перед приведённой выше таблицей мы показали, какие позиции обычно попадают в годовой бюджет. После неё стоит подчеркнуть, что даже при полноценной двухсменной загрузке Mach 3 редко требует незапланированных простоев. Регламентное ТО выполняется штатным механиком за одну смену раз в полгода.
В российском сегменте ультравысокого давления чаще всего конкурируют четыре марки — Flow, Omax, Bystronic и Jet Edge. В таблице ниже сопоставим наиболее продаваемые модели с сопоставимой рабочей зоной.
| Параметр | Flow Mach 3 | Omax Maxiem 1530 | Bystronic ByJet 3030 | Jet Edge EDGE X-3 |
|---|---|---|---|---|
| Давление, бар | 4137 | 3790 | 3800 | 4100 |
| Погрешность, мм | ±0,05 | ±0,08 | ±0,06 | ±0,07 |
| Скорость резки, м/мин | 12,7 | 11 | 10 | 12 |
| Z, мм | 200 | 150 | 150 | 200 |
| Базовая цена, млн ₽ | 23 | 21 | 25 | 22 |
Мы поместили таблицу после короткого вступления о конкурентной среде. Теперь объясним, что означают цифры в реальной работе. Flow выигрывает по точности и давлению, что даёт чистую кромку на титановых и нержавеющих деталях без дополнительного шлифования. Bystronic уступает по Z-координате, а это ограничивает возможность резать толстую каменную плиту. Omax дешевле, но при допуске ±0,08 мм уходит из высокоточных Aerospace-задач. Jet Edge приблизился к Flow по давлению, однако менее развитая сервисная сеть в России повышает стоимость владения.
На форуме «Металлообработка.ru» пользователь podolsk-cnc делился статистикой за 18 месяцев работы на Mach 3 3c: 3100 моточасов резки, неплановых простоев — 17 ч, связанных в основном с заменой сапфирового сопла. В аналогичном диапазоне работает машиностроительный завод из Екатеринбурга. Там станок режет нержавейку 12-15 мм для теплообменников. Технологический отдел отмечает экономию 6-8 ч на партию, потому что детали выходят без окалины и не требуют травления.
Эти кейсы показывают, что заявленные производителем параметры не остаются только на бумаге, а действительно реализуются на потоке.
Перед тем как инвестировать в водоструйный комплекс, владельцы оценивают, окупятся ли вложения в течение трёх-четырёх лет. Практика показывает, что Mach 3 выгоднее всего ставить на предприятия со смешанным портфелем заказов:
Список выше разместили после вводного абзаца и завершаем его акцентом: гибкость станка сокращает потребность в нескольких специализированных установках и высвобождает площадь цеха.
Flow Mach 3 сочетает 4137 бар стабильного давления, рабочую зону 3000 × 1500 мм, интеллектуальный контроль траектории и реальное обслуживание в российских условиях. Всё это делает установку логичным выбором для предприятий, которым нужна одинаково чистая кромка на алюминии 1,5 мм и на нержавейке 40 мм. Поэтому Mach 3 чаще всего покупают заводы с короткими партиями и высокими требованиями к допуску — здесь он экономит время на переналадку и исключает расходы на термообработку после лазерной или плазменной резки.
