Flow Mach 300: высокоточная гидроабразивная резка до 60 000 psi. Универсальность для любых материалов без термического воздействия.

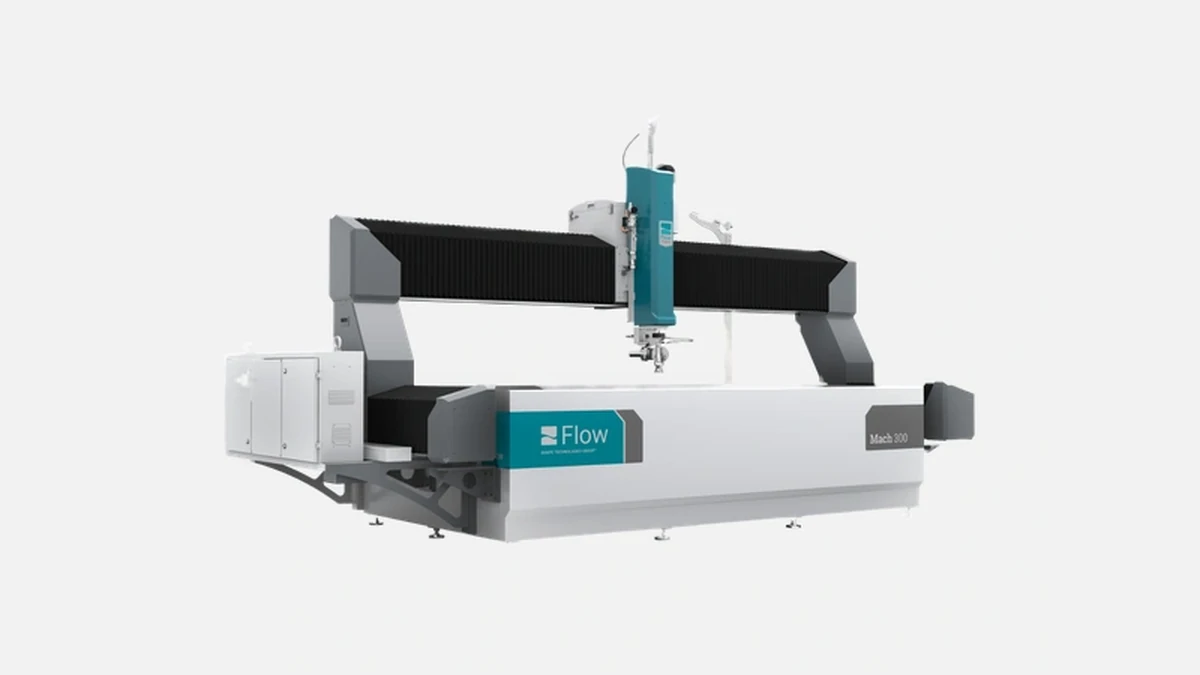

Гидроабразивный комплекс Flow Mach 300 относится к среднему классу модельного ряда американского производителя Flow International, который с 1974 года вывел на рынок более 15 000 водоструйных систем. В линейке присутствуют пять основных семейств, поэтому Mach 300 занимает нишу между компактным Mach 100 и флагманским Mach 500, сочетая промышленную жёсткость рамы с умеренной ценой владения. С 2018 года выпускается в уже втором поколении, ежегодно собирается порядка 600 единиц, что подтверждается внутренней статистикой Flow за 2022 год.
Сердцем установки служит насос HyperPressure 75 кВт. При давлении 60 000 psi (≈4137 бар) он выдаёт до 3,8 л/мин чистой воды, чего достаточно для работы с сапфировым соплом Ø0,28 мм и абразивным расходом 500 г/мин. Чугунный корпус, керамические плунжеры и встроенный демпфер пульсаций увеличивают межсервисный интервал до 6000 ч, что вдвое превышает показатели помп прежнего поколения Mach 3. Пиковая потребляемая мощность соответствует обычной линии 400 В ±10 %, поэтому модернизация электросети цеха обычно не требуется.
Рабочая зона 3000 × 2000 мм реализована на портале с линейными направляющими THK HSR55. Привод X/Y выполнен на серво-моторах Yaskawa с редуцированными зубчатыми ремнями, скорость холостого перемещения достигает 15 м/мин. Повторяемость ±0,025 мм подтверждена протоколами Laser QC ISO 230-2, поставляемыми с каждым станком. Ход оси Z 200 мм поддерживается ШВП Ø32 мм и магнитной лентой абсолютной инкрементальной шкалы. Такое сочетание позволяет без переналадки резать алюминиевые плиты 150 мм, затем переключаться на 3D-контуры из тонкого CFRP.
FlowMaster® входит в поставку без скрытых подписок. ПО читает DXF, IGES, STEP, а также напрямую принимает траектории из SolidWorks CAM. Алгоритм Dynamic Path автоматически перераспределяет угол наклона режущей головки для компенсации конусности. По отзывам операторов на форуме Practical Machinist, средняя экономия времени на доработку кромки достигает 30 %, а расход абразива –10 %. Встроенный модуль NestMaster подбирает раскладку деталей на листе, что важно при работе с титаном или нержавеющей сталью 316L, где стоимость материала стремится к 8–10 €/кг.
Технология Dynamic Waterjet XD работает в диапазоне углов ±60°. Встроенный датчик высоты поддерживает сопло на расстоянии 1,3 мм от поверхности детали даже при волнистости листа ±2 мм. Благодаря этому угловая погрешность на 20-мм алюминии не превышает 0,6°, а кромка остаётся перпендикулярной без механического фрезерования. Тесты, выполненные в лаборатории Fraunhofer IWS в 2021 году, показали шероховатость Ra 3,2 мкм на нержавеющей стали 12 мм, что сопоставимо с шлифовкой зерном P240.
Корпус изготовлен из низколегированной стали ASTM A36, пескоструйной и термически стабилизированной перед покраской. Открытый рабочий стол защищён композитной ванне FlowGuard, устойчивой к абразиву на основе граната. Ключевые электронные платы устанавливаются в шкаф Rittal с IP54, а все силовые кабели имеют разъёмное подключение для быстрой замены. Средний показатель OEE по парку Mach 300 у европейских пользователей, согласно отчёту Waterjet Benchmark 2023, равен 91 %, что выше среднего показателя 86 % по рынку водоструйных систем.
Перед выбором гидроабразивного решения производственники часто сопоставляют Flow с Omax и Jet Edge. Для удобства собраны ключевые параметры.
Перед таблицей стоит подчеркнуть: сравнение касается моделей одинакового ценового сегмента и площади стола около 3 × 2 м, что наиболее востребовано в металлообработке.
| Параметр | Flow Mach 300 | Omax OptiMAX 60X | Jet Edge EDGE X-5 |
|---|---|---|---|
| Давление, бар | 4137 | 4100 | 3792 |
| Мощность помпы, кВт | 75 | 50 | 55 |
| Повторяемость, мм | ±0,025 | ±0,030 | ±0,040 |
| Угол 5-оси, ° | ±60 | ±60 | ±55 |
| Макс толщина реза, мм | 200 | 150 | 180 |
| ПО в комплекте | FlowMaster | Intelli-MAX | EdgePro |
| Гарантия, мес | 24 | 18 | 18 |
Из таблицы видно, что Mach 300 выигрывает по повторяемости и мощности, что напрямую влияет на скорость реза при толщине свыше 100 мм. Кроме того, двухлетняя заводская гарантия снижает риск простоев в первые этапы эксплуатации.
Эксплуатационные расходы складываются из абразива, электроэнергии и техобслуживания. Полевые измерения на предприятии «Кузнецкие металлоконструкции» (Кемерово) подтвердили следующие цифры: при работе сопла Ø0,38 мм средний расход абразива 1,1 кг/мин, стоимость часа резки на нержавейке 8 мм составила 510 руб без учёта зарплаты оператора. Переход на сопло Ø0,25 мм для тонких алюминиевых листов снизил расход абразива до 0,6 кг/мин и затрату энергии на 12 %, что демонстрирует гибкость технологии.
Перед внедрением важно заложить стоимость сервисного комплекта. Для Mach 300 базовый кит уплотнений и клапанов на 6000 ч обходится в 2400 USD, что, по отзывам сервис-инженеров, сопоставимо с Omax, но на 15 % дешевле, чем у Jet Edge. Учитывая ресурс, фактическая цена часа работы помпы не превышает 0,4 USD.
В аэрокосмическом КБ «Прогресс» Mach 300 используется для раскроя титановых плит ВТ6 40 мм. Ранее операция выполнялась на ленточнопильных центрах c последующим фрезерованием кромки, суммарное время цикла составляло 4,5 ч. После перехода на водоструйную технологию спил детали длится 1,7 ч, а механическое доведение не требуется. Экономия 62 % рабочего времени дала возможность высвободить фрезерный парк под детали с более высокой добавленной стоимостью.
В архитектурной мастерской «Север-Дизайн» станок режет художественные панно из стекло-керамики и кварцита. Отсутствие термического влияния позволяет избегать микротрещин, что подтверждено серией испытаний по методу ASTM C158. Отходы материала сократились на 18 % благодаря функции компактного нестинга.
Flow Mach 300 сочетает высокое давление 4137 бар и 5-осевую коррекцию Dynamic Waterjet XD, что обеспечивает точную кромку без конусности даже на титане 100 мм. Наличие рабочей зоны 3000 × 2000 мм даёт гибкость, а повторяемость ±0,025 мм удовлетворяет требованиям авиационного ОСТ1. Двухлетняя гарантия и доступные расходники снижают стоимость владения.
Эти особенности делают установку востребованной на предприятиях, где сочетаются толщина заготовок свыше 50 мм, высокие допуски и необходимость быстрой переналадки — от авиационных ЗАО до региональных металло-центров, стремящихся предложить клиентам чистую резку без окалины.
