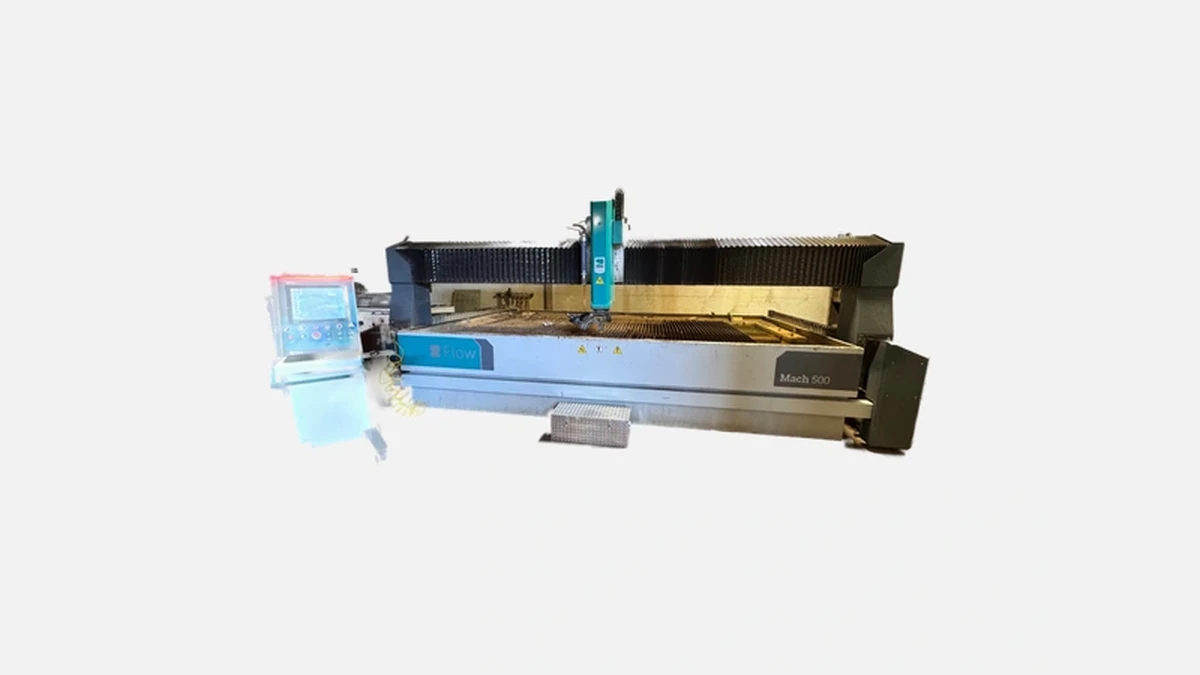

Flow Mach 500 от Flow – современная гидроабразивная система для высокоточной резки широкого спектра материалов.
Только несколько производителей в мире способны выпускать станки высокого давления свыше 6000 бар с промышленной точностью. Flow International Corporation, основанная в 1974 году как подразделение Boeing, относится именно к таким компаниям. За почти полвека она вывела на рынок более 15 000 установок и сегодня предлагает девять серий водоструйных систем, из которых Mach 500 занимает место флагмана для крупносерийного и высокоточного производства.
Российские предприятия, работающие с жаропрочными сплавами, титаном, нержавеющими сталями, керамикой и композиционными материалами, часто сталкиваются с двумя проблемами — перегрев заготовки и высокий процент брака из-за перекоса реза. Вода под давлением 6500 бар, смешанная с гранатовым абразивом, решает обе задачи одновременно: режет без термической зоны влияния и формирует почти идеально прямолинейный пропил.
Flow Mach 500 ориентирован на следующие отрасли:
Именно разнообразие применяемых материалов и высокие требования к допускам делают систему привлекательной для конструкторских бюро и контрактных цехов, стремящихся расширить перечень услуг без покупки нескольких узкоспециализированных станков.
В стандартной конфигурации рабочий стол имеет габариты 2000 × 4000 мм. Перемещения осуществляются безредукторными линейными двигателями с обратной связью по линейным измерительным шкалам Heidenhain, обеспечивающими позиционирование ±0,05 мм и повторяемость ±0,025 мм. На реальных деталях это означает, что при раскрое пачки алюминиевых листов толщиной 8 мм все детали ложатся в допуск 0,1 мм без ручной доработки.
Скоростной потенциал 30 м/мин позволяет использовать станок как для одиночных прототипов, так и для серийных заказов на 20–30 тысяч деталей в месяц. В отличие от шарико-винтовой пары линейные моторы не испытывают износа винта и гаек, что снижает затраты на сервис в долгосрочном горизонте.
Сердцем любой водоструйной системы является насос. У Flow Mach 500 установлен прямоприводный агрегат HyperJet мощностью 75 кВт, развивающий 6500 бар при расходе 4,1 л/мин. Прямой привод означает отсутствие гидроаккумуляторов, требующих периодического ребилда, а три поршня, работающие синхронно, обеспечивают плавный поток без пульсаций давления.
Ряд независимых испытаний, опубликованных в журнале The Fabricator (№ 02/2023), показывает, что при резке титана толщиной 40 мм Mach 500 демонстрирует на 18 % более высокую скорость, чем станки с помпами 4200 бар, при таком же расходе абразива 400 г/мин. Это напрямую отражается на себестоимости детали.
С увеличением толщины заготовки природный конус пропила становится критичен: нижняя кромка получается уже верхней. Пятиосевая головка Dynamic Waterjet XD решает проблему за счёт предварительного отклонения струи на рассчитанный программой угол и постоянного микрокорректирования траектории.
Перед запуском кроя оператор активирует компенсацию, и система FlowMaster делает необходимые поправки, используя встроенную материальную базу данных. На выходе получается рез с углом стенки до 0,2° при толщине 100 мм — показатель, до сих пор недосягаемый для большинства конкурентов.
Flow поставляет собственное CAD/CAM-решение FlowXpert, построенное на ядре SpaceClaim. В нём можно открыть 3-D модель детали, задать плоскость раскроя и автоматически получить управляющую программу. Для производства, уже использующего SOLIDWORKS или Autodesk Inventor, предусмотрен плагин Direct Connect, исключающий повторный импорт-экспорт файлов.
Контур передается на ЧПУ Mach 500 вместе с технологическими параметрами, среди которых тип абразива, давление и допустимый угол отклонения струи. Это уменьшает влияние человеческого фактора и ускоряет переналадку линии.
Любая водоструйная система потребляет две основные позиции — абразив и запасные изнашиваемые комплектующие. В Mach 500 разработчики сделали упор на повышение межсервисных интервалов:
В совокупности эти детали дают ежегодную экономию до 1,1 млн рублей на станок при трёхсменном графике, если исходить из текущей стоимости абразива 90 руб./кг и средней загрузки 70 %.
Для менеджеров по развитию производства мы подготовили таблицу, где сведены основные параметры Mach 500 и трёх популярных альтернатив. Перед изучением цифр важно понимать, что общий класс «водоструй» не гарантирует одинаковых результатов: скорость, точность и эксплуатационные затраты заметно отличаются у разных брендов.
| Показатель | Flow Mach 500 | OMAX OptiMAX 80X | Jet Edge X-Series | HG Accurl WaterJet |
|---|---|---|---|---|
| Давление, бар | 6500 | 4150 | 6200 | 4200 |
| Привод осей | Линейные моторы | ШВП | ШВП | Планетарные редукторы |
| Компенсация конуса | Dynamic XD | Tilt-A-Jet (2D) | Опция R-Axis | Отсутствует |
| Повторяемость, мм | ±0,025 | ±0,038 | ±0,05 | ±0,05 |
| Макс. скорость, м/мин | 30 | 17 | 20 | 15 |
| ПО из коробки | FlowXpert 3D | IntelliMAX | Edge Pathfinder | Lantek-Basic |
| Гарантия на помпу | 2 года | 1 год | 1 год | 1 год |
Как видно, только Flow и Jet Edge держат давление выше 6000 бар, но именно Mach 500 сочетает его с линейными моторами, что даёт лучший баланс точности и динамики. OMAX предлагает достойную 2D-компенсацию, но при раскрое деталей свыше 50 мм толщина возникает недопилен верхний слой, требующий дополнительного прохода. Китайский Accurl закрывает бюджетный сегмент, однако проигрывает по точности и ресурсу расходников.
Flow International выпускает Mach 500 в трёх размерах стола — 2 × 4 м, 2,5 × 6 м и 3 × 8 м. Все модификации поставляются в сборе, не требуют фундаментных работ, а подключение занимает 3–4 дня. К станку подводят:
Защитный кожух стол-портала сертифицирован по EN 13849, поэтому машину можно размещать рядом с листогибами и лазерами без дополнительного ограждения. Это актуально для небольших цехов, где каждый квадратный метр площади на счету.
На российском форуме waterjet.pro есть ветка, посвящённая Mach 500. Пользователь Metallurg_67 опубликовал результаты резки Hastelloy C-276 толщиной 25 мм: скорость 100 мм/мин, шероховатость Ra 3,2 без вторичной шлифовки. Другой участник, AeroTech, отметил, что после перехода с плазмы на воду экономия составила около 70 тыс. руб. в месяц за счёт отсутствия крупных шлаковых отходов и фаз газоплазменного выжигания.
Flow поддерживает владельцев Mach 500 через удалённый диагностический модуль FlowCare Remote, встроенный в ЧПУ. При ухудшении давления или нестабильности реза система автоматически формирует отчёт и отправляет инженерам завода-изготовителя. Практика показывает, что 80 % неисправностей удаётся закрыть программной корректировкой, не дожидаясь выезда сервис-бригады.
Для операторов предусмотрены двухступенчатые курсы: базовый (40 часов) освещает настройки насоса, смену сопел и работу в FlowXpert, продвинутый (24 часа) — пятиосевую обработку, оптимизацию режимов и расчёт себестоимости партии.
Покупая Flow Mach 500, завод получает сразу четыре осязаемых преимущества: давление 6500 бар, линейные моторы, активную компенсацию среза Dynamic XD и единую цифровую экосистему FlowXpert. В сумме это приводит к снижению себестоимости детали на 15–25 % по сравнению с традиционными водорезами 4000 бар, что уже доказано на производствах авиационных крепежей, нефтесервисных фланцев и архитектурных панелей.
Именно поэтому Mach 500 чаще всего выбирают предприятия, где одно и то же оборудование должно работать с титаном, стеклом и композитами, не уступая по точности лазеру, но сохраняя холодный рез без микротрещин.
