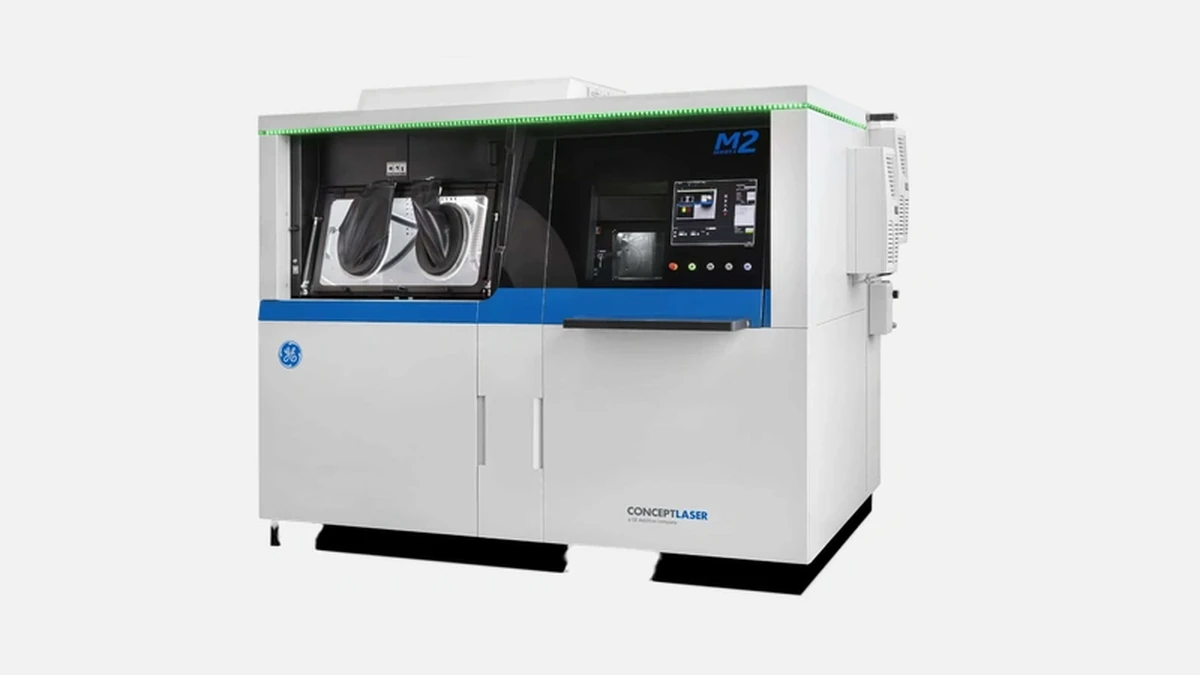

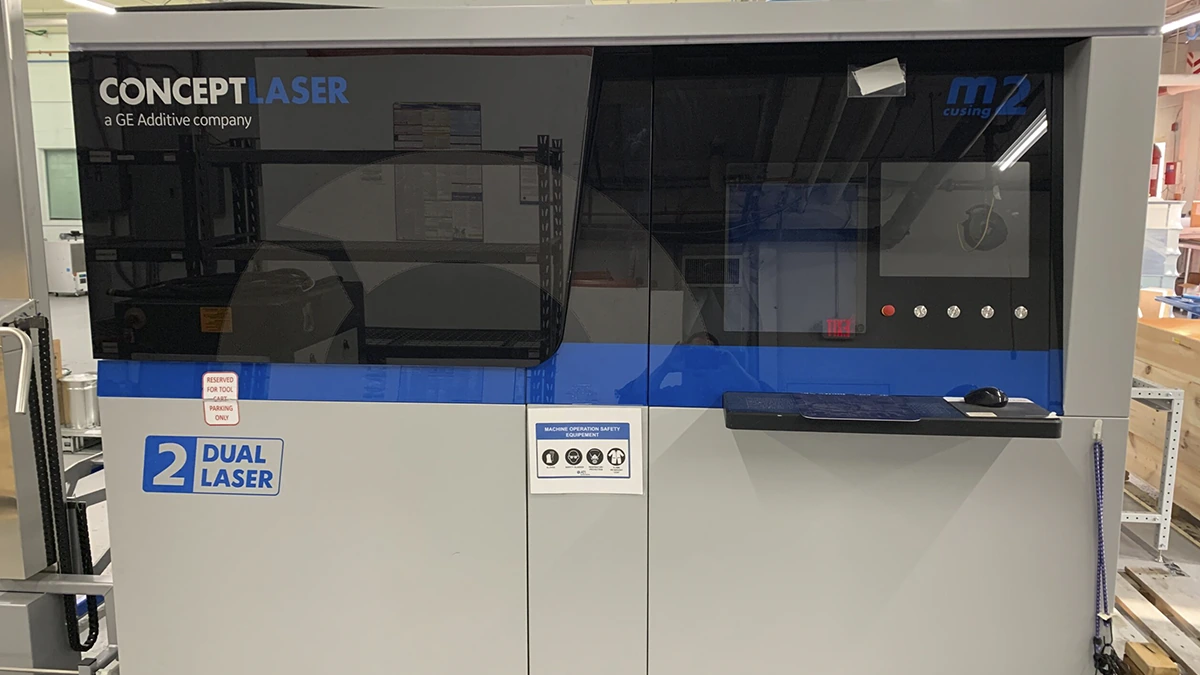

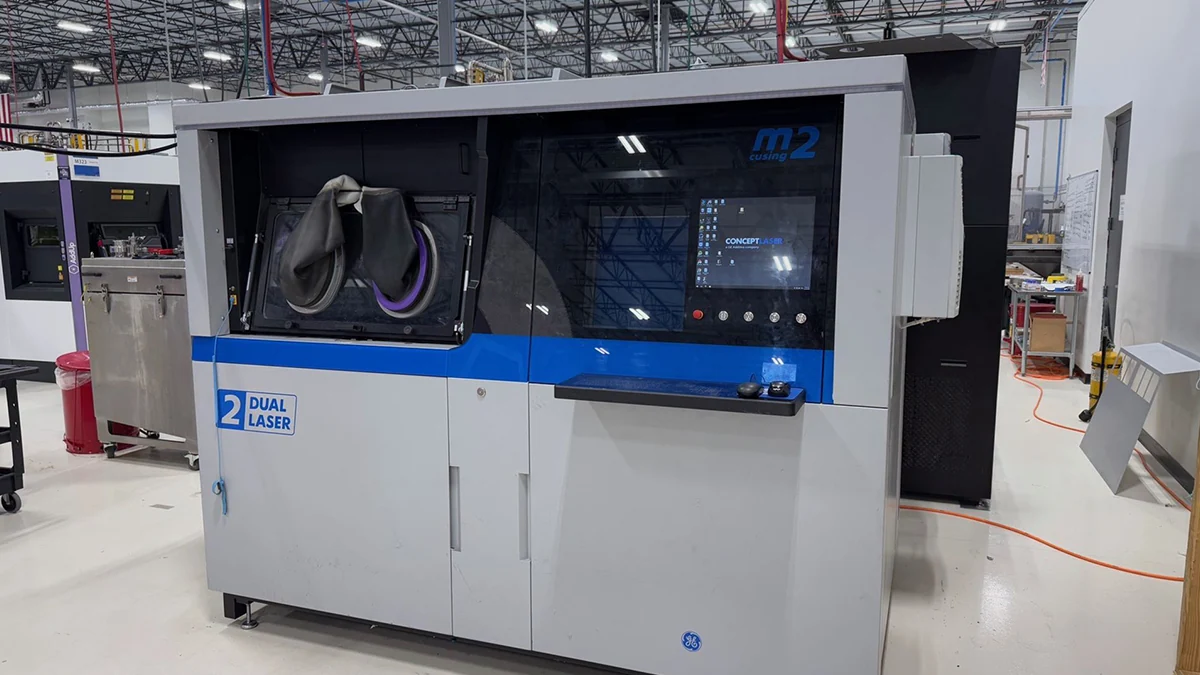

GE Additive Concept Laser M2 Series 5 — это профессиональный 3D-принтер для металла с двумя лазерами, обеспечивающий высокоточное производство.
С момента основания GE Additive в 2016 году компания выпустила более 1 600 промышленных металлопечатных установок и предлагает семь основных линеек оборудования. Серия M2 существует на рынке уже четвёртое поколение, а пятая версия, о которой идёт речь, вобрала в себя более десяти лет операционного опыта пользователей из аэрокосмики, медицины и силового машиностроения. В год подразделение отгружает порядка 250–300 машин, благодаря чему поставки расходников и программных обновлений находятся под пристальным контролем инженеров GE во всех часовых поясах.
Аппарат ориентирован на детали массой до 50 кг и наружными габаритами 250 × 250 × 350 мм. Эта рабочая зона перекрывает подавляющее большинство запросов от производителей турбинных лопаток, имплантатов и закрытых топологических решёток для транспорта. По отзывам пользователей форума ResearchGate, более 70 % типовых изделий в титановых и никелевых сплавах укладываются в объём построения без дополнительного дробления на секции.
Два независимых волоконных излучателя по 400 Вт либо 1000 Вт обеспечивают совокупную плотность энергии до 1,2 МВт/см² в точке спекания. Инженеры могут печатать как двумя пятнами одновременно, увеличивая объёмный выход до 55 см³/ч, так и сфокусировать лучи в одну зону при печати крупногабаритных корпусов. Испытания, проведённые Fraunhofer ILT в 2023 году, показали рост производительности на 38 % по сравнению с версиями Series 4 при сохранении шероховатости Ra 12–15 мкм.
Стабильность плавления управляется замкнутым циклом снижения кислорода.
Перед тем как перейти к списку параметров атмосферы, важно отметить, что работа в аргоне с содержанием остаточного O₂ не выше 100 ppm уменьшает окисление чувствительных сплавов, а значит снижает пористость в среднем на 0,15 %.
Такие показатели позволяют предприятиям экономить до 40 % бюджета на газ ежегодно и поддерживать повторяемость механических свойств партий.
В корпусе предусмотрены три независимых канала мониторинга плавления Melt-Pool Monitoring, модуль контроля температуры слоя Layer Bed Monitoring и камера общего вида BuildView HD. Комбинированный анализ точек перегрева сигнализирует оператору о зарождении пор ещё до того, как дефект переходит в критический размер 200 мкм. По данным отчёта ASTM F42-23, внедрение этой системы снизило долю брака на 12 % у пользователей, перешедших с Series 4.
До и после перечня материалов стоит подчеркнуть, что в M2 Series 5 разрешено сертифицированное смешение партий порошка, поэтому предприятия получают более гибкую логистику без потери прослеживаемости.
Смена материала занимает 3,5 часа, включая двойную вакуумную очистку. Это позволяет в одной смене выпускать, например, титановые имплантаты и никелевые кольца для камер сгорания, минимизируя простой.
При выпуске партии из 60 медицинских штифтов массой 35 г каждый суммарное время печати составляет 19 часов, пост-обработка — 6 часов, расход аргона — 60 л. С учётом цены порошка Ti-6Al-4V 110 $/кг и энерготарифа 6 ₽/кВт·ч себестоимость единицы находится на отметке 41 $, что на 23 % ниже фрезерования из прутка после учёта отходов.
Пульт сенсорный, защищён от стружки и порошковой пыли стеклом Corning Gorilla Glass. Интерфейс Build Prep 4.0 адаптирует слой с учётом углов вылета порошка, а значит сокращает поддерживающие структуры до 15 % объёма детали. Электроприводная шлюзовая станция выдаёт подготовленный поддон на уровне 900 мм от пола, поэтому оператору не требуется подставка, что важно для гигиены чистых помещений клиник.
Ниже приведена таблица, демонстрирующая ключевые различия M2 Series 5 и трёх наиболее популярных установок того же класса.
Перед чтением таблицы следует помнить, что параметры выбраны по публичным спецификациям производителей на конец 2023 года. Это позволяет оценить машину в реальном конкурентном поле без маркетинговых преувеличений.
| Параметр | GE M2 Series 5 | EOS M 290 | SLM 280 2.0 | Renishaw RenAM 500Q |
|---|---|---|---|---|
| Лазеры, Вт | 2 × 400/1000 | 1 × 400 | 2 × 700 | 4 × 500 |
| Зона, мм | 250 × 250 × 350 | 250 × 250 × 325 | 280 × 280 × 365 | 250 × 250 × 350 |
| Минимальный слой, мкм | 20 | 20 | 20 | 20 |
| Расход Ar, л/мин | < 2 | 5 | 7 | 4 |
| Ин-лайн мониторинг | 3 модуля | 1 модуль | 2 модуля | 1 модуль |
| Переход на другой порошок, ч | 3,5 | 6 | 5 | 4,5 |
Из таблицы видно, что при схожем рабочем объёме M2 Series 5 потребляет в два-три раза меньше инертного газа и обладает более развитой системой сенсоров. Это критично для сертифицируемых отраслей, где затраты на валидацию процесса часто превышают цену самой машины.
Машина поддерживает протокол OPC UA и передаёт данные в MES-системы завода без сторонних шлюзов. Благодаря этому главный инженер получает журнал параметров каждого слоя прямо в ERP, а отдел ОТК фиксирует протокол контроля топографий в единой базе. По опыту российского авиастроительного предприятия, описанному в журнале «Технологии Литья» № 4 2023, это сократило время подготовки отчёта для Росавиации с трёх недель до пяти дней.
Расчётный моторесурс силовой платформы — 30 000 часов до первой крупной ревизии, что эквивалентно шести-семи годам работы в две смены. Четырёхканальная система смазки центральных шарниров снижает вибрацию стола до 0,8 g, благодаря чему калибровка поверхности требуется раз в 800 часов, а не каждые 250, как на Series 4.
Будучи самым современным представителем линейки, Concept Laser M2 Series 5 сочетает высокую концентрацию лазерной энергии, экономичное использование инертного газа и глубокий послойный контроль. Этот принтер выбирают предприятия с повышенными требованиями к механическим свойствам деталей и прослеживаемости: авиастроительные КБ, имплантологические центры и производители энергоустановок. Благодаря низкому расходу расходных материалов, компактной камере и индустриальным протоколам связи серия уверенно выигрывает тендеры там, где нужно печатать сертифицированные партии, а не выставочные образцы.
