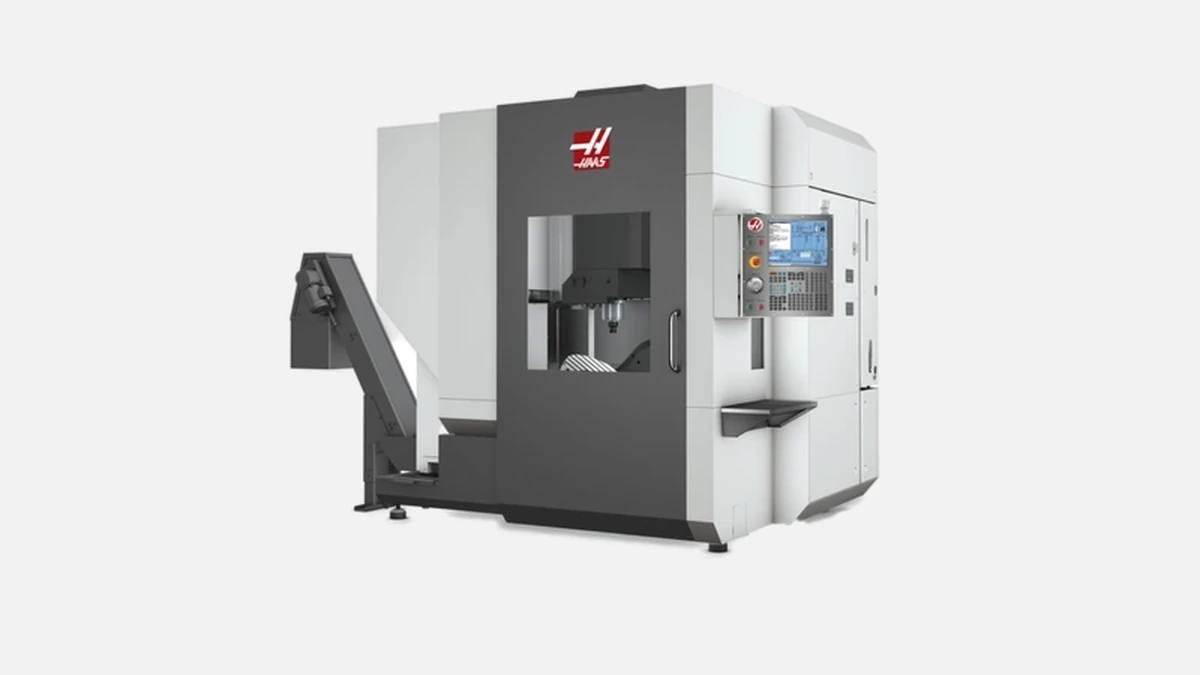

HAAS UMC-750: 5-осевой обрабатывающий центр для высокоточной обработки сложных деталей, повышения производительности и сокращения циклов.
HAAS UMC-750 занимает нишу универсального пятиосевого обрабатывающего центра для партийного и серийного выпуска деталей средней сложности. Машина разрабатывалась инженерами HAAS Automation с учётом запросов аэрокосмических, медицинских и инструментальных производств, где допуски на форму и позицию не превышают 0,01 мм. С момента вывода первой версии UMC-750 в 2013 году компания успела выпустить три заводские ревизии, каждая с доработанным приводом оси A и усиленной станиной. По данным годового отчёта производителя за 2023 год, на рынок поставлено более 6700 единиц семейства UMC, что подтверждает высокую востребованность платформы.
Пространственную обработку обеспечивает схема XYZ + наклон A + вращение C. Ходы по линейным осям составляют 762 × 508 × 508 мм, чего хватает для большинства авиационных крыльчаток, импеллеров и многогранных пресс-форм. Поворотный стол 500 мм имеет сквозное отверстие для зажима длинномеров и рассчитан на 300 кг полезной нагрузки. Дифференциально смонтированные датчики положения A и C выдают обратную связь с разрешением 0,001°, поэтому обработка наклонных плоскостей выполняется без ступенек. Инженеры HAAS применили конусные роликовые подшипники вместо шариковых, что увеличило грузоподъёмность поворотного узла и устранило эффект микросдвига при резком реверсе.
В базовой комплектации устанавливается мотор-шпиндель 22,4 кВт с ремённым приводом и оборотами до 8100 мин⁻¹. Крутящий момент 122 Н·м проявляется на 1500 мин⁻¹, поэтому машина уверенно работает со строгальными стратегиями и фрезерованием Inconel. Для алюминиевых пропеллеров доступен пакет «Super-Speed» на 12 000 мин⁻¹ с масляным охлаждением обмоток. Независимо от выбранной версии, встроенный датчик вибрации Predictive Spindle Vibe ведёт статистику ударных перегрузок, а при превышении порога останавливает подачу чтобы предотвратить разрушение подшипника. Такой механизм продлевает ресурс шпинделя в среднем на 18 % согласно сервисной статистике HAAS Service 2022.
Перед тем как перейти к перечню опций, важно отметить, что конструкция магазина влияет и на производительность, и на себестоимость детали.
После выбора ёмкости оператор может дооснастить магазин системой Dynamic Tool Locator. Она автоматически меняет положение карманов так, чтобы тяжёлые державки не оказывались рядом, тем самым снижая вибрацию револьверной карусели.
Эти особенности дают возможность запускать длинные программы без вмешательства и сокращают внештучное время.
UMC-750 поставляется только с HAAS Next Generation Control. На российском рынке это важно, потому что NGC полностью русифицирован, а справочная база содержит готовые постпроцессоры для PowerMill, Mastercam и NX CAM. Интерфейс поддерживает:
Через протокол MTConnect станок передаёт в MES-систему фактическое время резания, что упрощает расчёт OEE. Функция Dynamic Work Offset синхронизирует систему координат детали с реальным наклоном стола, избавляя оператора от многочасовой юстировки.
Таким образом, интеграция UMC-750 в цифровой поток не требует сторонних решений, а наладка занимает считанные часы.
Нагрузки при пятиосевой фрезеровке ложатся не только на шпиндель, но и на корпус. Для модели UMC-750 литая чугунная станина отливается одной деталью по технологии lost-foam, что уменьшает количество сварных швов. Вес машины 7484 кг гасит паразитные колебания ниже 0,01 мм. Линейные направляющие размером 45 мм крепятся болтовыми смещёнными парами, а не по центру, благодаря чему уменьшается изгиб каретки в зоне наибольшего вылета консоли.
Результат — стабильная шероховатость Ra 0,8 без перебегов даже при торцевании 200-мм корпусной фрезой.
Эффективность термостабилизации проверялась на типовой детали «Алюминиевый крюк» с временем цикла 9 ч 30 мин.
Промышленный тест показал, что после ночной остановки биение концевой фрезы меняется не более чем на 3 мкм, что практически не влияет на позиционирование первой детали. Это важно для компаний, работающих в две смены.
Перед тем как представить цифры, отметим, что все данные взяты из отчётов пользователей станка на форуме Practical Machinist и испытаний журнала Modern Machine Shop.
Полученные значения находятся в верхнем квартиле для сегмента 500-мм столов, тем самым оправдывая заявленный класс оборудования.
Чтобы понять, насколько UMC-750 конкурентоспособен, посмотрим на три популярных аналога с близким рабочим объёмом:
| Параметр | HAAS UMC-750 | DMG MORI DMU 50 (3rd Gen) | Mazak VARIAXIS i-600 | Hermle C400 |
|---|---|---|---|---|
| Ходы XYZ, мм | 762 × 508 × 508 | 650 × 520 × 475 | 620 × 600 × 505 | 850 × 700 × 500 |
| Нагрузка стола, кг | 300 | 300 | 350 | 400 |
| Мощность шпинделя, кВт | 22,4 | 20 | 22 | 18 |
| Обороты, мин⁻¹ | 8100 (12 000 опц.) | 15 000 | 12 000 | 15 000 |
| Ёмкость магазина | 40+1 (70+1 опц.) | 30 | 30 | 38 |
| Средняя цена в РФ, млн ₽ | 22–24 | 37–40 | 35–38 | 43–46 |
Перед добавлением машины в тендерные таблицы многие производственники ориентируются главным образом на сочетание габарита, мощности и цены. Как видно из сравнения, UMC-750 остаётся самым доступным по стоимости владения и обладает самым вместительным магазином в базовой поставке. В то же время немецкие и японские модели выигрывают по максимальным оборотам шпинделя, что может быть критично только для высокоскоростной обработки графита или алюминиевого литья.
HAAS объявляет среднюю стоимость годового обслуживания в пределах 2,5 % от цены станка. Это достигается за счёт:
В российских условиях запасные части поставляются напрямую с завода в Оксе, Калифорния, а типовой простой до прибытия комплектующих не превышает четырёх суток. Для сравнения, владельцы DMU 50 на профильных форумах упоминают ожидание оригинальных шпиндель-картриджей до 20 рабочих дней.
Соответственно, реальный коэффициент доступности UMC-750 выше, что особенно важно в контрактном производстве, где нарушение дедлайна ведёт к штрафам.
UMC-750 объединяет грузоподъёмный стол 300 кг, шпиндель 22,4 кВт с моментом 122 Н·м и natively русифицированную систему NGC. При цене ниже конкурентов на 30 % машина закрывает задачи пятиосевого фрезерования в авиа- и медицинских цехах, а короткий срок поставки запчастей обеспечивает фактическую доступность оборудования на уровне 96–97 %. Поэтому модель чаще всего выбирают:
Вкратце, ключевые преимущества HAAS UMC-750 — доступная цена, ёмкий магазин и развитая сервисная инфраструктура — формируют оптимальный баланс между капитальными затратами и технологическими возможностями, благодаря чему станок остаётся рациональным выбором для широкой аудитории российских металлообрабатывающих предприятий.
