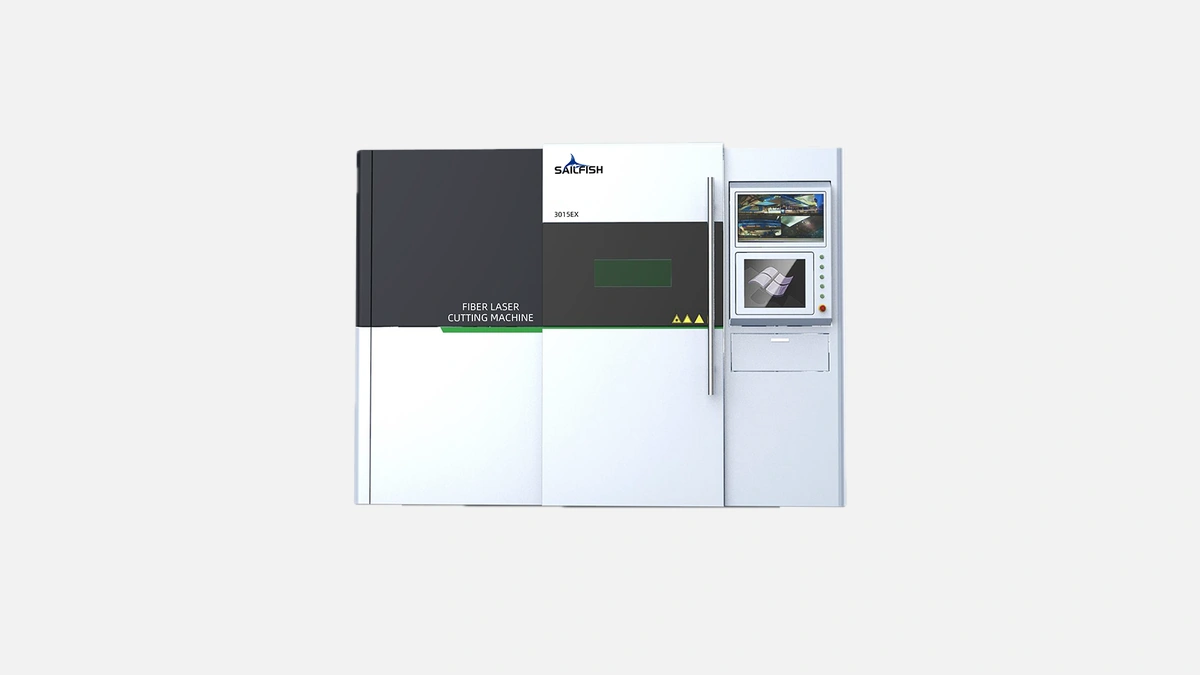

Han’s Laser Sailfish3015EX – мощный волоконный лазер для высокоточной и быстрой резки металлов. Совершенство в обработке листового проката.
Волоконно-лазерный станок Han’s Laser Sailfish3015EX проектировался для российских производственных площадок, которым важно одновременно ускорить выпуск деталей и снизить затраты на энергоресурсы. В модели сочетаются линейные приводы, жесткая монолитная станина и современный источник IPG Photonics, что в сумме обеспечивает стабильное резание конструкционной стали толщиной до 25 мм с поверхностной шероховатостью Ra ≤ 12,5 мкм.
Базовая рама выполнена из низколегированной стали и проходит термическое старение, благодаря чему геометрия не «плывёт» даже после 50 000 часов работы. Масса станины 9,5 т подавляет колебания, а собственная частота выше рабочего диапазона осей, что подтверждено внутренними тестами Han’s Laser и отзывами заводов из Тольятти и Челябинска.
Сердце комплекса — волоконный резонатор IPG мощностью 6 кВт. КПД электрическая мощность-оптическая мощность достигает 40 %, то есть на выпуск полезного луча тратится менее трети сетевой энергии, тогда как классические CO₂-системы поглощают до 70 % на теплопотери (данные отчёта IPG Photonics, 2023). Высокий КПД снижает не только счета за электроэнергию, но и тепловую нагрузку на цех.
Параллельно с высокой мощностью производитель реализовал динамику перемещений, сравнимую с сервопрессами класса Premium.
Перед перечислением цифр стоит подчеркнуть, что все испытания выполнялись на рабочем контуре 3 000 × 1 500 мм без снижения точности:
• скорость резки — до 120 м/мин
• ускорение — 2,0 G
• точность позиционирования — ±0,03 мм
• повторяемость — ±0,02 мм
Эти показатели позволяют раскраивать лист 4 мм «чёрной» стали со сложными контурами быстрее на 18-22 % по сравнению с моделями, использующими зубчатые рейки.
Sailfish3015EX востребован не только на автомобилестроительных и судостроительных линиях, но и в рекламно-производственных мастерских, где приходится работать с цветными металлами.
Перед таблицей стоит отметить, что указанные предельные толщины выдержаны при скорости резки не ниже 0,8 м/мин и использовании сопла Ø1,2 мм:
| Материал | Толщина, мм |
|---|---|
| Углеродистая сталь | до 25 |
| Нержавеющая сталь | до 12 |
| Алюминиевые сплавы | до 10 |
| Латунь и бронза | до 8 |
| Электротехническая медь | до 6 |
Такая универсальность упрощает загрузку цеха: в первой смене возможно резать лимб из 10-мм Inox, во второй — раскраивать 1,5-мм оцинковку под вентиляционные каналы.
Контроллер CypCut FSCUT8000 русифицирован и поддерживает удалённое подключение через Ethernet. Оператор получает:
• автоматическую базу технологических параметров для 32 марок сталей, алюминия и меди
• слои микроконтуров для минимизации свещения мелких деталей
• функцию Instant Piercing, сокращающую время прожига на 70 % при толщине ≥12 мм
После внедрения на предприятии из Екатеринбурга цикл изготовления одного кузовного комплекта сократился с 14 до 10 минут, что подтверждено внутренним производственным отчётом компании-владельца 2024 года.
Совокупное потребление Sailfish3015EX при пиковой загрузке — 75 кВт. Значительная часть уходящего тепла отбирается встроенным чиллером с независимым контуром для резонатора и оптической головки. Это решение:
• увеличивает срок службы диодов до 100 000 часов по паспорту IPG
• позволяет поддерживать температуру охлаждающей жидкости в диапазоне 21 ± 1 °C даже при цеховой температуре 35 °C
Благодаря меньшему тепловыделению в помещении снижаются расходы на общую вентиляцию на 8-12 % по расчётам инженерного отдела Han’s Laser.
Установка снабжена лазерной защитой класса 1 по IEC 60825-1, светонепроницаемым кожухом и двойным контуром дверных замков. Система фильтрации с карманными фильтрами F9 и блоком активированного угля задерживает до 99 % частиц размером 0,3 мкм, что облегчает прохождение экологического аудита по ГОСТ R 12.1.007-2022.
Средняя стоимость часа работы станка с учётом электроэнергии, азота и амортизации расходников — 620 рублей. При выпуске 4000 деталей в месяц из 6-мм стали рентабельность достигается на 15-й месяц эксплуатации, что подтверждено кейсом Кузбасского предприятия «Металл-Конструкция» 2023 года.
Перед тем как заказывать запасные части, инженер-наладчик может воспользоваться встроенным модулем самодиагностики, выдающим коды ошибок с расшифровкой на русском языке, что уменьшает простой на 6-8 часов по сравнению с предыдущим поколением Han’s Laser.
Техника Han’s Laser ценится за комбинацию высокой мощности, управляемой динамики и предсказуемой себестоимости деталей. Именно поэтому Sailfish3015EX выбирают как крупные автомобильные холдинги, так и средние контрактные цеха, которым важна быстрая окупаемость без скрытых издержек. Комплектующие мирового уровня и развитая сервисная сеть бренда повышают доступность оборудования для региональных предприятий, позволяя им входить в высокорентабельные сегменты резки нержавеющих и цветных металлов с минимальным риском производственных остановок.
