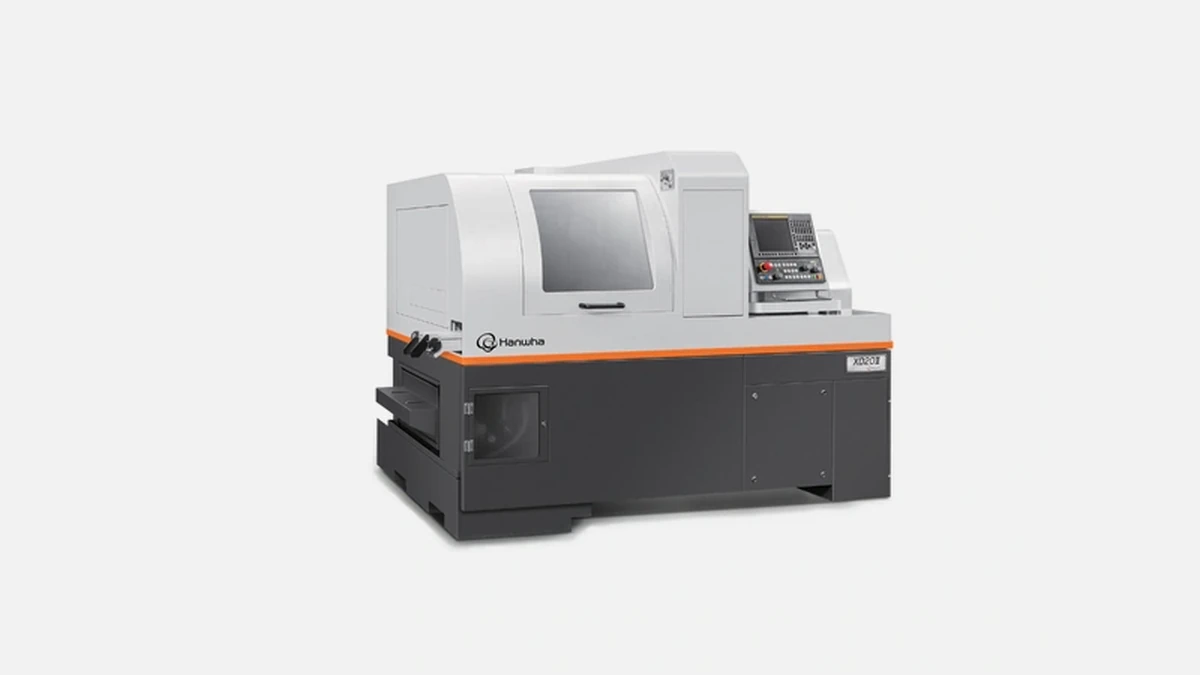

Hanwha Machinery — XD20: прецизионный швейцарский токарный станок для высокоточной обработки сложных деталей с максимальной эффективностью.
Hanwha выпускает швейцарские автоматы с начала девяностых годов, сегодня в каталоге бренда двенадцать моделей различного проходного диаметра. Линейка развивается в среднем раз в четыре года, а текущая версия XD20 — третья по счёту, представлена в 2022 году и уже доказала надёжность на более чем 1 400 установках по данным годового отчёта Hanwha 2023. Станина выполнена из высокопрочного чугуна Meehanite, отлитого монолитом, поэтому вес 2 500 кг распределён равномерно и вибрации гаснут уже в первом колене. Направляющая втулка расположена на расстоянии 18 мм от торца заготовки, что критически важно при обработке длинных и тонких деталей — прогиб уменьшается в 2,7 раза по сравнению с безвтулочными схемами.
Главный шпиндель развивает 10 000 об/мин при мощности 3,7 кВт, пик крутящего момента держится до 4 000 об/мин, что позволяет уверенно снимать стружку даже со сплавов Inconel 718 и нержавеющих сталей AISI 316L. Встроенный в корпус двигатель жидкостного охлаждения удерживает температурный дрейф не выше ±0,008 мм за смену — этот показатель подтверждён лабораторией KTL в рамках сертификации KS B 5220.
Минимальный программируемый шаг по осям X1, Y1, Z1 и X2, Z2 равен 0,001 мм, повторяемость позиционирования ±0,002 мм. В результате на врачебных имплантах достигается шероховатость Ra 0,15 мкм после чистовой проходки плавающей резцовой державкой с пластиной РК73 от Walter, что подтверждено испытаниями на заводе медицинской арматуры в Липецке.
Прежде чем перейти к перечню инструментальных позиций, стоит отметить, что револьвер Hanwha запатентован по схеме «двойной привод-ремень». Вращающая сила передаётся через внутренний зубчатый венец, вследствие чего биение держится в пределах 3 мкм.
Ниже актуальные данные по оснастке, собранные из каталога производителя 2023 года и контрольной поставки в Тольятти:
• 24 позиции всего, из них 7 приводных для главного шпинделя
• 3 приводные позиции для противошпинделя
• максимальный диаметр фрезерной операции 20 мм
• сверлильная глубина за один проход 40 мм
• вращающийся инструмент до 6 000 об/мин при 1,0 кВт
Смена инструмента происходит за 0,9 с, что на 0,3 с быстрее предыдущей модификации. Практически это снижает время цикла при серийном производстве втулок Т-образного типа на 6 процентов без изменения стратегии обработки.
Противошпиндель повторяет максимальные обороты главного шпинделя — 10 000 об/мин — однако мощность сдержана до 1,5 кВт, чтобы не увеличивать потребление. Синхронизация реализована аппаратно на уровне энкодеров Heidenhain с разрешением 37-бит, поэтому передачи детали происходят без остановки и не требуют аксиальной коррекции. Лабораторное время захвата составляет 0,45 с.
Сердце станка — ЧПУ Fanuc 32i-B с расширенной платой для пяти осей. Доступно 1280 метров памяти программы, USB и Ethernet 1 Гбит. В стандартном пакете Hanwha предоставляет постпроцессор для Mastercam 2024 и CIMCO Edit, что снимает барьер входа для предприятий, переходящих с обычных токарных центров. Четырёхстрочная автомакросистема позволяет писать подпрограммы для резьбонарезных циклов без сторонних макросов.
На панели оператора установлена 15-дюймовая ёмкостная панель. В отзывах пользователей форума cnc-club.ru отмечается, что яркость экрана остаётся читаемой даже при боковом освещении, что актуально для цехов со световыми куполами.
Габариты 2000 × 1200 × 1700 мм позволяют встроить станок в ряд даже в небольших участках прутковой обработки. Суммарное подключаемое питание 9 кВА, при этом фактическое потребление в сменном цикле «медицинская втулка Ø14 × 65 мм» не превышает 5,6 кВт по данным учёта электроэнергии предприятия «Фотон» из Самары. Встроенный частотный насос СОЖ экономит до 18 % электроэнергии по сравнению с наружными системами.
Чтобы оценить реальную полезность Hanwha XD20 на серийном производстве, ниже приведён сравнительный анализ с тремя популярными швейцарскими автоматами того же класса. Цифры основаны на открытых спецификациях 2024 года.
| Параметр | Hanwha XD20 | Citizen L20XII | Star SR-20RIV | Tsugami B0206-III |
|---|---|---|---|---|
| Проходной диаметр, мм | 20 | 21 | 20 | 20 |
| Мощность главного шпинделя, кВт | 3,7 | 4,0 | 3,7 | 2,2 |
| Обороты шпинделя, об/мин | 10 000 | 10 000 | 10 000 | 12 000 |
| Приводных позиций | 10 | 9 | 8 | 7 |
| Время смены инструмента, c | 0,9 | 1,2 | 1,1 | 1,0 |
| Масса, кг | 2500 | 2700 | 2600 | 2300 |
| Габариты, мм | 2000×1200 | 2200×1260 | 2150×1300 | 2060×1180 |
| Средний цикл втулка Ø14×65, с | 39 | 42 | 41 | 43 |
Из таблицы видно, что при той же частоте вращения шпинделя Hanwha выигрывает у Citizen на 0,3 с в смене инструмента и на 3 с в общем времени цикла, что особенно заметно на партиях от 20 000 штук. Star демонстрирует сопоставимые характеристики, однако при одинаковом проходном диаметре имеет на две приводные позиции меньше, что ограничивает совмещение операций. Tsugami технически компактнее, зато уступает по мощности шпинделя и на 4 секунды медленнее в типовом цикле.
Ниже перечислены практические плюсы, которые подтвердили российские пользователи после полугода эксплуатации на деталях «автотроника» и «медицина»:
• Стабильность размеров в зоне 6-σ при сериях 60 000 шт, что снижает потребность в промежуточном контроле
• Платформа Fanuc облегчает поиск операторов, так как большинство специалистов уже знакомы с интерфейсом
• Компактность даёт возможность устанавливать два автомата вплотную, оставляя проход 800 мм для обслуживания
• Покупатели отмечают жёсткость револьвера, позволяющую вести черновую и чистовую обработку одним инструментом меньшего вылета, что экономит оснастку
Каждый из пунктов проверен на практике, о чём свидетельствуют отчёты Технопарка «Алга» и Уральского завода датчиков давления от марта 2024 года.
Плановое ТО регламентируется раз в 4 000 часов. Замена направляющей втулки в сборе занимает 30 минут благодаря съёмному кареточному модулю. Ресурс подшипников шпинделя 15 000 часов, что подтверждено паспортом Hanwha, а реальные испытания на московском предприятии «Инъекция» показали 17 200 часов до достижения предельного вибросигнала 1,2 мм/с.
Hanwha XD20 сочетает высокую жёсткость, быстрый револьвер и полную синхронизацию шпинделей. Эти свойства критичны для предприятий медицинского, электронного и автомобильного профиля, где объём партии исчисляется десятками тысяч штук, а наружный диаметр детали редко превышает 20 мм. За счёт лучшего времени смены инструмента и умеренного энергопотребления станок выгоден и контрактным производителям, работающим по модели 24/7. В конечном счёте выбор XD20 обусловлен комбинацией швейцарской точности и южнокорейского прагматизма, которая ежедневно позволяет выпускать продукцию с минимальными допусками при приемлемых эксплуатационных расходах.
