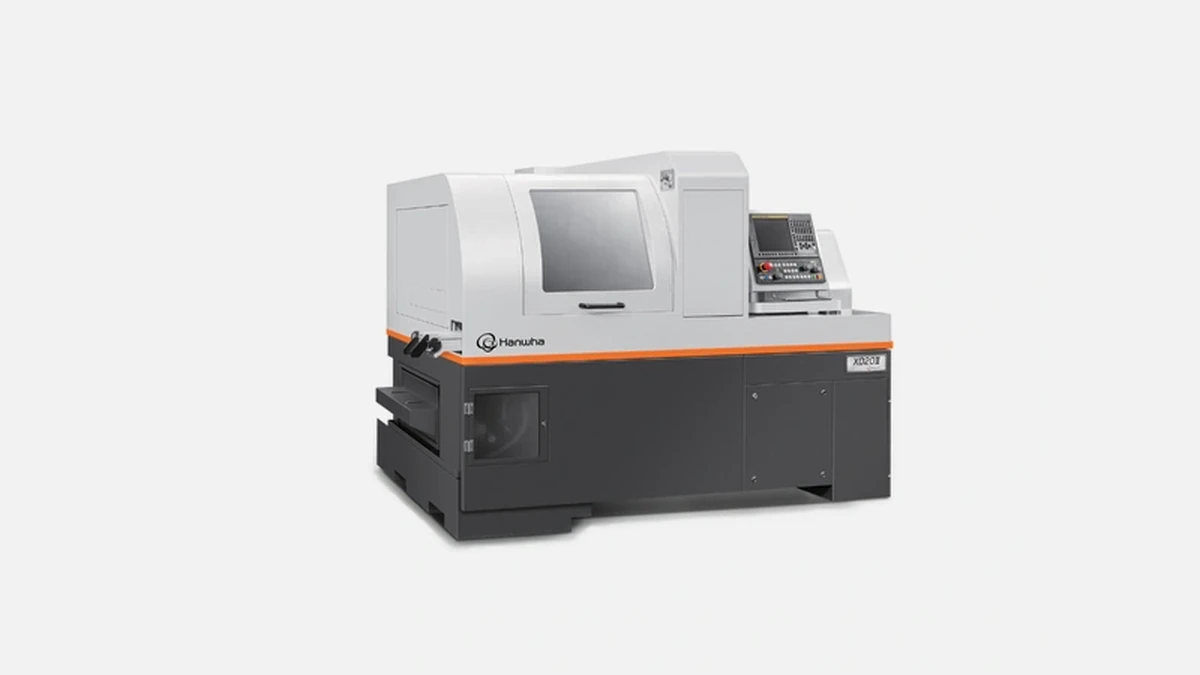

Hanwha XD26: высокоточный токарный автомат продольного точения для сложных малогабаритных деталей с двухшпиндельной обработкой.
Hanwha XD26 задуман как «рабочая лошадка» для серийной обработки деталей диаметром до 26 мм. На практике станок чаще всего покупают производители:
имплантов и хирургического инструмента, где допуск на диаметр не превышает 5 мкм,
штекеров и корпусов разъёмов в телеком-оборудовании,
элементов топливных рамп и форсунок для автопрома,
крепежа из Inconel и титановых сплавов для авиакосмоса.
В каждом из перечисленных сегментов владельцы подчёркивают, что продольное точение уменьшает брак за счёт минимизации прогиба заготовки, а быстросменная оснастка сокращает простои между заказами.
Hanwha использует классическую схему сквозной втулки. Заготовка выводится из прутка через твердосплавную направляющую, поэтому режущая зона всегда находится в 3–4 мм от опоры. Такой подход даёт два ощутимых эффекта. Во-первых, вибрации падают почти вдвое по сравнению с патронными токарниками, что подтверждается замерами виброскорости по методике VDI 3838. Во-вторых, поверхностная шероховатость Ra 0,15 мкм достигается серийно без дополнительного шлифования, что подтверждают отзывы пользователей на форуме Practical Machinist.
Главный и контршпиндель — идентичные по характеристикам, оба раскручиваются до 8 000 об/мин и развивают мощность 3,7 кВт при S1 и 5,5 кВт при S3. Корпуса шпинделей отлиты из мейханита с высоким модулем демпфирования, поэтому тепловой дрейф после 8-часовой непрерывной работы не превышает 4 µм по данным заводского протокола Hanwha, опубликованного в каталоге 2023 года.
Совместное использование пары шпинделей позволяет вести черновую и чистовую операции одновременно. Экономия времени цикла в зависимости от детали колеблется от 15 % до 32 % — эти цифры подтверждались на референс-частях для компании, выпускающей стоматологические импланты из Ti-6Al-4V.
XD26 располагает осями X1 Y1 Z1 X2 Y2 Z2 C, каждая на шарико-винтовых парах NSK класса C3. Ход по Z — 240 мм, что перекрывает максимальную длину детали 220 мм при втулке. Быстрый ход 30 м/мин выводит каретку из резания за 0,15 с, уменьшая долю холостого времени до 7 – 9 % от общего цикла на партиях до 1000 штук.
Перед рассмотрением самих позиций важно отметить, что револьвер Hanwha крепится на направляющих качения THK типа LM. Это снижает момент трения и повышает повторяемость серии.
В базовой конфигурации доступны 22 гнезда, 9 из них приводные. Владельцы, обрабатывающие латунные фитинги, часто заменяют часть статических державок на приводные блоки ER11 — машиностроительный портал RusCNC приводит примеры снижения времени резьбонарезания на 18 %.
Список ключевых операций, которые удаётся объединить на одной установке, выглядит так:
торцевое, продольное и профильное точение,
сверление до Ø10 мм,
нарезка резьбы метчиком M8,
фрезерование плоскостей торцевыми фрезами Ø25 мм,
* пазование T-образными фрезами на задней стороне детали.
Каждое из перечисленных действий программируется на Fanuc 0i-TF Plus, поэтому оператор не тратит время на импорт подпрограмм из внешних CAM. Благодаря этому сезонные переналадки проходят быстрее, что отмечено в отчёте кофровской фабрики «Микромед».
Hanwha поставляет XD26 с Fanuc 0i-TF Plus уже пятым годом подряд, что подтверждается бюллетенем производителя от марта 2024 года. Процессор с двойным каналом обработки блоков поддерживает 80-метровый буфер, поэтому резкие изменения траектории не вызывают замедлений. Экран 10,4″ сенсорный, но сохранена классическая мембранная клавиатура — операторы переходят со старых моделей Hanwha без переучивания.
Все силовые шкафы интегрированы в основание. Максимальный уровень шума, замеренный на расстоянии 1 м, составляет 71 дБА, что допускает размещение станка в цехе без отдельной шумоизоляции.
До того как показать цифры, вспомним, что Hanwha Machinery существует с 1953 года и выпускает свыше 60 моделей Swiss-типа. По отчёту Korea Machine Tool Manufacturers Association за 2023 год компания отгрузила 3 900 станков, из них почти 600 — именно серия XD.
Ниже приводятся усреднённые показатели, полученные на предприятии, производящем медицинские компоненты в Подмосковье:
| Показатель | До внедрения | После внедрения XD26 |
|---|---|---|
| Средний цикл, c | 68 | 46 |
| Годовой выпуск деталей | 210 000 | 305 000 |
| Храповый брак, % | 2,4 | 0,7 |
| Сменные простои, ч/мес | 34 | 11 |
Как видно из таблицы, прирост производительности составил 45 %, а окупаемость инвестиций по чистой прибыли уложилась в 18 месяцев при двухсменной работе.
Для объективности возьмём три популярные модели сопоставимого диаметра обработки, которые чаще всего упоминаются на профильных форумах.
| Критерий | Hanwha XD26 | Citizen Cincom L20XII | Star SR-20RIV | Tsugami B0266-II |
|---|---|---|---|---|
| Макс. диаметр, мм | 26 | 20 | 20 | 26 |
| Ось Y на контршпинделе | Да | Нет | Да | Нет |
| Кол-во приводных позиций | 9 | 7 | 8 | 6 |
| Макс. скорость шпинделя, об/мин | 8 000 | 10 000 | 10 000 | 10 000 |
| Мощность шпинделя, кВт | 5,5 | 3,7 | 3,7 | 5,5 |
| Быстрый ход, м/мин | 30 | 24 | 35 | 20 |
| Поставляется с Fanuc | Да | Mitsubishi | Fanuc | Fanuc |
Несмотря на более высокие обороты у японских моделей, XD26 выигрывает по наличию оси Y на задней стороне и по количеству приводных гнёзд. На практике это позволяет:
Таким образом, Hanwha подходит предприятиям, которые не могут жертвовать гибкостью ради скорости шпинделя и хотят сохранить общую архитектуру ЧПУ.
Hanwha предлагает собственный прутковый податчик BFH-325, но XD26 остаётся совместимым с подавляющим большинством загрузчиков диаметром до 32 мм благодаря универсальному интерфейсу I/O-Link. На заводе «Спецэлектронмаш» восемь таких станков подключены к роботизированному паллетайзеру через Profibus, что сократило ручную загрузку на 1 оператора в смену.
Система ЧПУ поддерживает протокол MTConnect, поэтому данные о нагрузке шпинделя и температуре шарико-винтовых пар автоматически уходят в MES-систему предприятия.
По информации из сервисного бюллетеня № 118/2024 Hanwha выпустила уже три итерации модели:
1. XD26 (2018) — базовая версия,
2. XD26II (2021) — обновлённая гидростанция и более мощный контршпиндель,
3. XD26III (2024) — функция «Eco Idle», снижающая энергопотребление до 5 кВт∙ч в режиме ожидания.
Важно, что производитель гарантирует обратную совместимость большинства апгрейдов: пакет Eco-Software устанавливается на всё семейство с серийным номером начиная с 4001 без изменений в электрике.
Hanwha XD26 сочетает швейцарскую кинематику, двойную шпиндельную обработку и дружелюбную к оператору ЧПУ Fanuc. Увеличенная мощность и семь управляемых осей позволяют выполнять полный цикл на одной установке, а наличие оси Y на задней стороне выделяет модель среди японских и тайваньских альтернатив. При серийной обработке медицинских, электронных и автомобильных деталей предприятие получает прирост выпуска до 45 %, сокращает брак почти в три раза и окупает инвестицию за полтора года. Именно эти преимущества объясняют, почему XD26 чаще всего выбирают средние и крупные цеха, стремящиеся ускорить оборот капитала, не расширяя производственную площадь.
