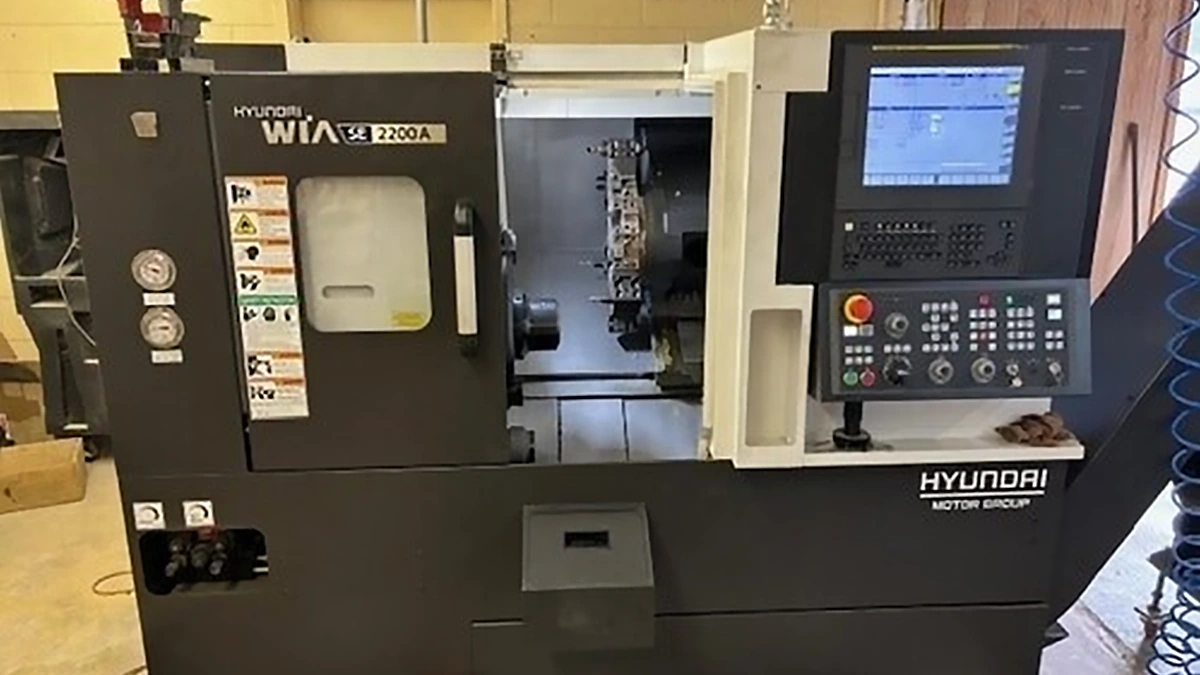

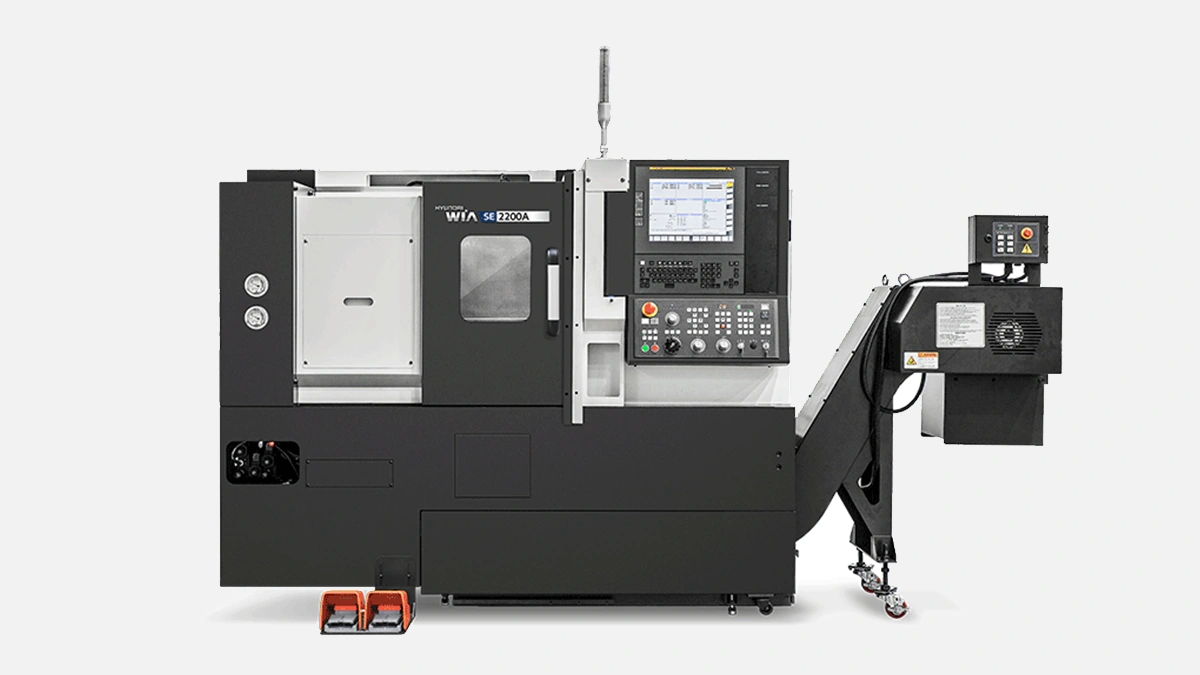

Hyundai SE2200 – токарный станок с ЧПУ, обеспечивающий высокую точность и надёжность для средних производственных задач.
Hyundai WIA работает на рынке металлообрабатывающего оборудования с 1976 года и входит в крупный промышленный холдинг Hyundai Motor Group. За последние десять лет заводы компании в Чанвоне и Пхентхэке ежегодно выпускают около 15 000 единиц металлорежущих станков, из них почти треть — это токарные центры серии SE. Конкретно модель SE2200 уже пережила четыре заводские итерации, каждая из которых получала обновлённую электронику, более мощный привод по оси Z и доработанную систему охлаждения шпинделя.
Инженеры применили высокопрочный чугун Meehanite с оптимизированной ребристой структурой. Порядка 55 % массы 3,5-тонного станка приходится на станину, что уменьшает вибрации при глубоком резе на 30 % по сравнению с предыдущим поколением по данным внутренних испытаний Hyundai WIA.
Главный мотор развивает 15 кВт и 286 Н·м крутящего момента уже на 700 об/мин, что позволяет стабильно точить нержавеющие стали AISI 304 и термообработанную 40Х до 45 HRC без потери подачи. В качестве подшипников используются роликовые NSK класса P4, ресурс которых, по отчёту производителя, превышает 12 000 часов при среднекорректной балансировке инструмента.
Индексировка занимает 0,15 с благодаря кулачковому механизму BMT 55P. Он допускает установку силовых рукавов для приводного инструмента с мощностью до 5,5 кВт. Это особенно полезно при сверловке и нарезке резьбы в одной установке, снижая число переустановок и исключая вероятность накопления погрешностей.
По осям X и Z используются роликовые направляющие THK серии SRG с реальным запасом грузоподъёмности 38 кН. Шары винтовых пар имеют диаметр 40 мм, шаг 12 мм, преднатяг выполнен классом C3. Вкупе с сервоприводами Fanuc αiF 12 достигается ускорение 0,7 g и быстрые перемещения 30 м/мин.
Hyundai SE2200 обеспечивает позиционирование ±0,004 мм и повторяемость ±0,003 мм, что подтверждено протоколами калибровки ISO 230-2, прилагаемыми к каждому станку. Цифры достигаются за счёт:
Перед началом резки оператор может активировать цикл автоматической компенсации теплового дрейфа, который измеряет контрольное кольцо и правит нули по результатам. Практический опыт цехов, обрабатывающих корпусные детали для гидравлики, показывает, что геометрия удерживается до пяти часов непрерывной работы при колебаниях температуры цеха от 18 до 26 °C.
Перед тем как перейти к опциям, важно понять, какую выгоду в реальных числах приносит SE2200. На примере партии из 500 втулок Ø 120 × 75 мм из 20Х:
| Операция | Подача, мм/об | Время на деталь, мин | Снято металла, см³ | Износ пластины, % |
|---|---|---|---|---|
| Черновая | 0,35 | 2,8 | 82 | 25 |
| Чистовая | 0,15 | 1,1 | 14 | 12 |
До модернизации те же детали обрабатывались на токарном центре 2008 года выпуска с гидростатическими направляющими, суммарное время на деталь составляло 5,4 мин. С учётом простоев новая машина даёт экономию 24 часа на партию, что эквивалентно двум сменам.
Hyundai WIA поставляет сразу несколько плагинов для SE2200, которые можно интегрировать как при заказе, так и после установки оборудования.
Перед списком стоит подчеркнуть, что большинство российских цехов интересуют именно решения для гашения ручных операций в тёмную смену.
Установка этих опций сокращает до 70 % ручных операций согласно расчётам технологов “Высокотех-Центра”, использующих два SE2200 в поточной линии редукторных валов.
Потенциальный заказчик неизбежно рассмотрит как минимум три альтернативы — Doosan Lynx 2100, Haas ST-20 и Okuma Genos L200-E. Ниже приведены ключевые отличия, найденные в паспортах и независимых тестах журнала “Metal Cutting World” № 2/2024.
| Характеристика | Hyundai SE2200 | Doosan Lynx 2100 | Haas ST-20 | Okuma Genos L200-E |
|---|---|---|---|---|
| Мощность шпинделя, кВт | 15 | 15 | 22 | 11 |
| Макс. диаметр заготовки, мм | 350 | 300 | 330 | 300 |
| Быстрые перемещения, м/мин | 30 | 30 | 24 | 25 |
| Револьвер, позиций | 12 | 12 | 12 | 8 |
| Наличие оптических линеек | Стандартно | Опция | Нет | Стандартно |
| Цена на российском рынке, млн ₽ | 8,9 | 9,3 | 8,5 | 10,2 |
Обе корейские машины имеют сходные характеристики, однако SE2200 уже в базе оснащён оптическими измерительными системами и упругими держателями BMT 55P, тогда как у Doosan они идут доплатой. Haas выигрывает в абсолютной мощности, но уступает по точности из-за отсутствия линеек. Okuma демонстрирует образцовую точность, однако цена и револьвер на восемь позиций делают её менее универсальной на смешанных производствах.
Таким образом, предприятия, которым важен баланс “точность-цена”, чаще склоняются к Hyundai SE2200, а компании, работающие преимущественно с тяжёлым резанием, выбирают Haas.
Полная себестоимость владения рассчитывалась на примере двухсменного режима 250 дней в год с учётом электроэнергии 7 ₽/кВт·ч, расхода СОЖ и амортизации за семь лет.
Общая сумма 1,665 млн ₽, что при среднем годовом выпуске 38 000 деталей даёт удельную стоимость 43,8 ₽ на деталь. Старый парк токарных центров с меньшей шпиндельной скоростью выдавал 58–60 ₽. Экономия 14–16 ₽ на единицу особенно ощутима в автопроме, где контрактные цены часто фиксированы на два года.
SE2200 одинаково востребован в компаниях, выпускающих:
Опыт эксплуатации в этих отраслях подтверждает, что станок окупается за 18–24 месяца при загрузке 70 %.
Hyundai SE2200 сочетает жёсткую литую базу, точную механику и современную электронику, поэтому удерживает геометрию деталей в пределах ±5 мкм на протяжении всей смены. Высокая динамика, роботизированные опции и умеренная цена делают его выгодным вложением для серийных и крупносерийных производств, стремящихся снизить себестоимость и сократить переходы между операциями. Именно эти преимущества превращают SE2200 в популярный выбор среди автопрома, энергетического машиностроения и контрактных металлообрабатывающих цехов, где каждая минута простоя переводится в прямые убытки.
