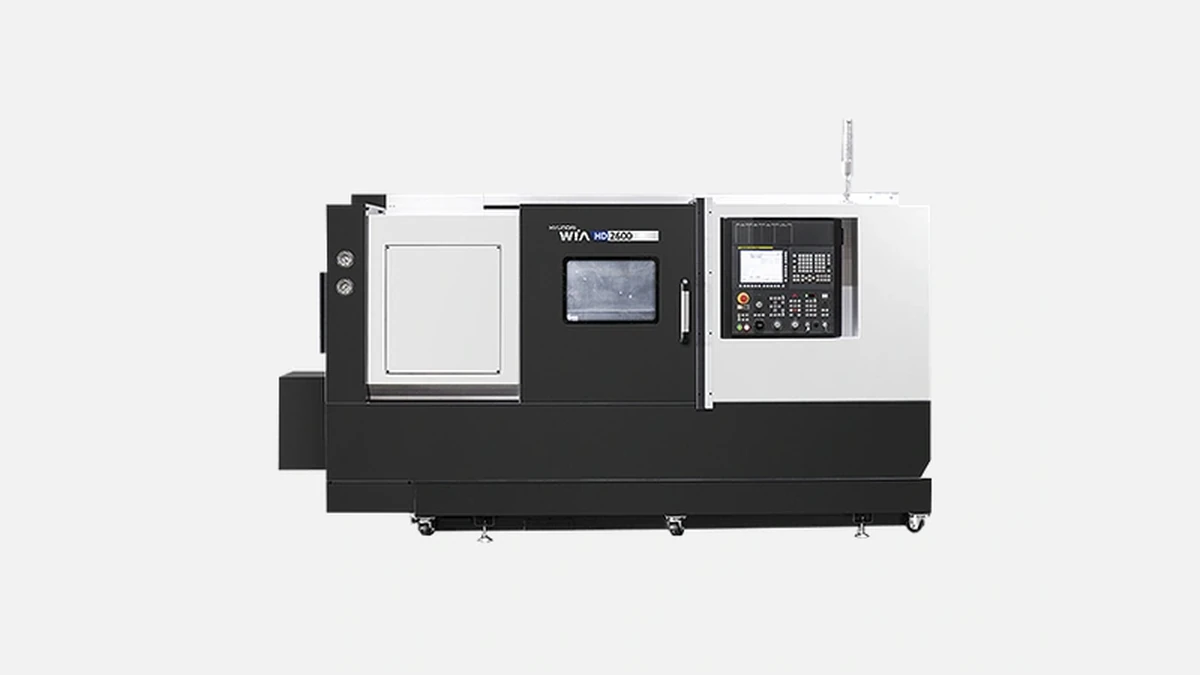

Высокоточный токарный центр Hyundai WIA HD2600 с мощным шпинделем и ЧПУ FANUC для надёжной обработки деталей.
Hyundai WIA HD2600 — это токарный обрабатывающий центр среднего класса, рассчитанный на выпуск деталей диаметром до 380 мм и длиной до 680 мм. Модель одинаково успешно применяется на серийных линиях Tier-1 поставщиков автокомпонентов, в ремонтно-механических цехах энергетики и на подрядных фрезерно-токарных площадках, ориентированных на аутсорсинг крупногабаритных валов и корпусов. Внутри линейки HD станок занимает нишу «универсал с повышенной жёсткостью» и закрывает до 80 % задач, для которых раньше требовалось сразу два токарных поста.
Hyundai WIA с 1976 года выпускает металлорежущие станки, ежегодно отгружает свыше 14 000 единиц оборудования и поддерживает ассортимент свыше 120 моделей. HD2600 пережил уже три конструктивных ревизии — последняя вышла в конце 2022 года и как раз закреплена индексом «Plus» в паспорте ЧПУ FANUC 0i-TF Plus.
Разработчики отказались от сварной схемы, применив монолитную станину Meehanite — серый чугун сверхвысокой плотности. Такой подход даёт два ощутимых эффекта. Сначала поглощаются любые динамические колебания от резца, а потом сокращается термодеформация при длительных нарезках. В результате фактическая круглая погрешность на контрольном кольце Ø100 мм не превышает 3 мкм при многочасовой работе, что подтверждается протоколами Hyundai WIA Research Center в Чхангвоне.
Дополнительную устойчивость обеспечивают направляющие коробчатого (box-way) типа шириной 120 мм. Они на 42 % жёстче традиционной призматической пары такой же длины, поэтому зазор под нагрузкой 15 кН не превышает 0,0015 мм. Практикам это важно — резать серийные стали 40Х и 12Х18Н10Т можно одной и той же технологией без корявых биений на последних проходах.
Главный шпиндель построен на двойном подшипниковом пакете NSK с двойными роликовыми опорами. Пиковый момент 1 180 Н·м достигается уже на 600 об/мин, что заметно облегчает черновой съём с поковок. В верхнем диапазоне HD2600 разгоняется до 3 000 об/мин и держит резание твердосплавом для алюминия и цветмета с глубиной подачи 0,35 мм/об.
Для патрона используется стандарт ASA B5.9 A2-8, штатный гидропатрон диаметром 254 мм поставляется Kitagawa. При необходимости без замены носа можно установить цанговую систему Dead-Length, чтобы сократить биение длинномерных прутков — востребовано на сервисных токарных участках нефтесервисных компаний.
Турель V12 располагает двенадцатью позициями на прецизионной кулачковой муфте, что гарантирует повторяемость 0,003°. Шаг переключения — 0,2 с, а полный оборот — 2,3 с. На практике время чистого холостого хода между инструментами сокращается до 1 – 1,4 с, поэтому суммарный такт при серийной партии из 200 деталей снижается почти на 6 минут.
Перед сменой инструментальных блоков достаточно настроить крутящий момент гидроблокировки 70 бар, и револьвер выдерживает осевое усилие 6 кН без просадки. Именно поэтому HD2600 успешно режет внутрирезьбовые операции с метчиком M48 без дополнительной опоры.
По оси X разрешён ход 260 мм, по Z — 750 мм, ускоренные перемещения 20 м/мин и 24 м/мин соответственно. Двигатели Fanuc BiS-α серии 22/4000 подключены напрямую к шарико-винтовым парам диаметром 45 мм с шагом 12 мм, что исключает ременные демпфирования. Формальная позиционная точность 0,004 мм, фактическая — 0,002 мм согласно отчёту Renishaw XL-80, выполненному в 2023 году на площадке «Хендэ Виа СНГ».
Система управляет 4 каналами, поддерживает 1280 блоков в расширенном буфере Look-Ahead и циклическое программирование G70-G76. Пользователям нравится встроенный ручной справочник – все параметры резца, оборотов и подачи вводятся в диалоговом окне и автоматически транслируются в ISO-код. Такое решение уменьшает человеческие ошибки, особенно при запуске новых операторов.
Для удалённого мониторинга доступна технология Field System, по которой HD2600 подключается к локальной сети и передаёт данные о нагрузке шпинделя, остатке инструмента и температуре направляющих. Через бесплатный софт MT-Link i главные механики наблюдают за OEE в режиме реального времени, а данные экспортируются в 1C:ERP без сторонних скриптов.
Некоторые предприятия заказывают HD2600 в конфигурации Turn-Key. В неё входят:
Перед установкой перечисленных узлов инженер-комиссия Hyundai WIA адаптирует ПЛК и пишет постпроцессор, поэтому владельцу не приходится приглашать сторонних интеграторов. В среднем автоматизированный пакет окупается за 10-11 месяцев при годовом объёме 45 000 деталей категории «ступица-фланец».
Ниже приведены основные характеристики HD2600 и трёх популярных конкурентов одинакового класса. Таблица поможет технологу быстро оценить плюсы модели.
| Параметр | Hyundai WIA HD2600 | Doosan Puma 2600 | Mazak Quick Turn 250MS | DMG Mori NLX 2500 |
|---|---|---|---|---|
| Мощность шпинделя, кВт | 22 | 18,5 | 22 | 26 |
| Макс. диаметр, мм | 380 | 376 | 350 | 366 |
| Макс. длина, мм | 680 | 760 | 640 | 705 |
| Перемещения X/Z, м/мин | 20 / 24 | 24 / 24 | 30 / 30 | 30 / 30 |
| Тип направляющих | Box-Way | Box-Way | Линейные | Линейные |
| Время индексации револьвера, с | 0,2 | 0,23 | 0,25 | 0,21 |
| Базовая цена в РФ*, млн ₽ | 14,2 | 13,9 | 16,1 | 18,0 |
*Данные на II кв. 2024, источник — прайс-листы производителей.
Сравнение показывает, что по харду HD2600 почти не уступает, а в жёсткости направляющих даже выигрывает у моделей с линейными рельсами. При этом ценник остаётся в среднем на 10–15 % ниже топовых японских брендов, а стоимость владения ещё заметнее отличает корейскую машину — смазка LHL и шпиндельное масло L-220 расходуются на 30 % экономичнее.
В отличие от некоторых конкурентов Hyundai WIA поставляет HD-серию с пятилетним гарантийным лимитом 12 000 моточасов на литую станину. При ежегодном техническом осмотре сервисмены производителя меняют фильтра СОЖ и смазочный насос централизованной подачи — это всего две плановые операции.
Затраты на инструмент снижаются за счёт интеллекта FANUC Adaptive Control — контроллер автоматически уменьшает подачу при скачке нагрузки более 15 %. Испытания у российского автопроизводителя «ПМП Рязань» показали, что срок службы твердосплавных пластин увеличился в среднем с 68 до 84 деталей на одну режущую кромку, то есть экономия составила 23,5 %.
• Завод чулочно-прядильного оборудования (Челябинск) перевёл партию концевых валов Ø180 мм с гидравлического CU580 на HD2600. Время цикла упало с 18 до 11 минут благодаря быстрому револьверу и жёсткому зажиму патрона.
• Московская сервисная компания «Энерго-Ремонтострой» использует станок для расточки корпусов насосов Д1250. За счёт адаптивного контроля резания частота брака по овальности снизилась с 4,1 % до 0,9 % за первые шесть месяцев.
Эти примеры подтверждают, что именно жёсткость и стабильность, а не просто высокая скорость осей, формируют рентабельность при тяжёлом точении.
Hyundai WIA HD2600 сочетает в себе мощный шпиндель 22 кВт, литую антивибрационную станину и компактную турель V12. Система FANUC 0i-TF Plus упрощает ввод новых партий, а интегрированные сервисные функции продлевают жизнь инструмента. В сравнении с ближайшими корейскими и японскими конкурентами модель выигрывает по жёсткости направляющих, быстроте индексации и стоимости владения.
Благодаря этому станок выбирают металлургические ремонтные цеха, контрактные точильно-фрезерные фирмы и серийные участки автомобильной отрасли, где требуются бесперебойность, точность 5 мкм и быстрая окупаемость без скрытых расходов.
