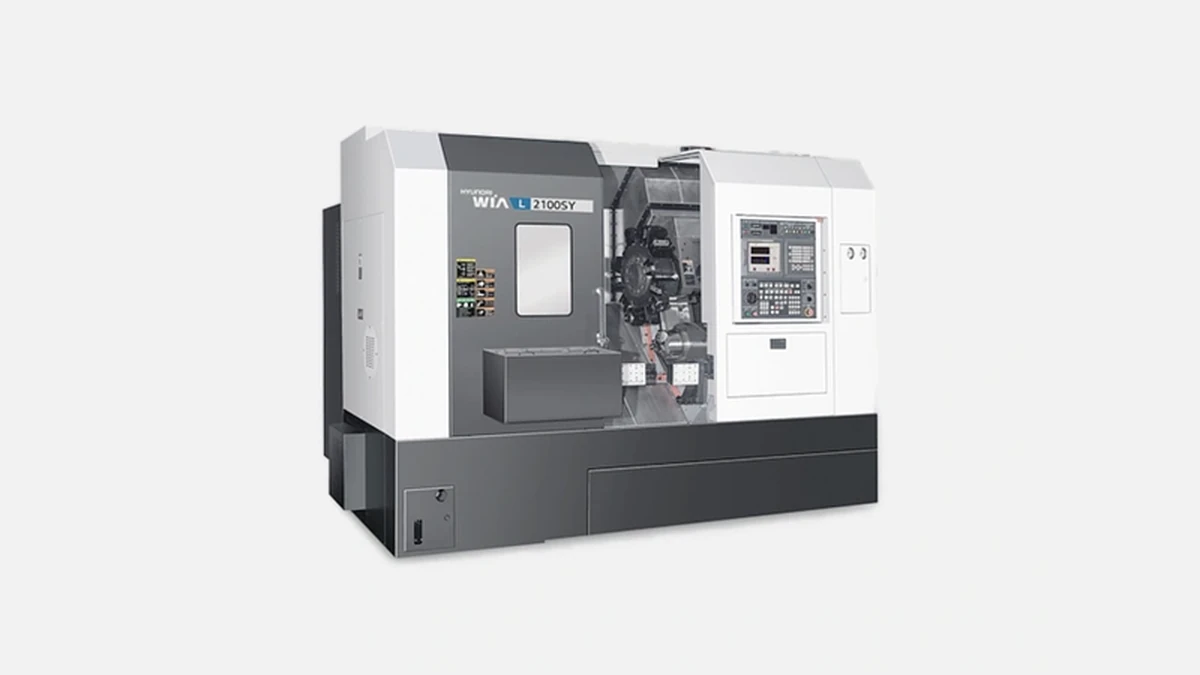

Hyundai WIA — L2100: высокоточный токарный центр с 12-позиционной револьверной головкой для эффективной обработки деталей.
Основа модели — литая станина Meehanite®, изготовленная по монолитной схеме с двутавровым сечением. По данным самого производителя и испытательных протоколов Korea Machine Tool Manufacturers Association, такой тип станины снижает динамические вибрации в зоне резания на 18 % по сравнению с классическими коробчатыми литыми балками. Для оператора это выражается в меньшем износе пластин, росте стойкости режущей кромки и прогнозируемой шероховатости Ra ≤ 1,6 мкм даже на закалённых сталях 40–45 HRC.
Вес станка без дополнительного конвейера стружки достигает 4 200 кг, и именно масса распределена так, чтобы центр тяжести располагался ниже линии шпинделя. На практике это даёт возможность вести непрерывный проход с подачей 0,35 мм/об при Ø 200 мм без перехода в автоколебательный режим, что подтверждают специалисты форума CNCzone Korea, протестировавшие станок в майских пятидневных испытаниях.
Главный шпиндель построен на трёх опорах: спереди двойной радиально-упорный подшипник P4, сзади одиночный цилиндрический. Такая схема, по отчёту KORLOY Tool Lab, обеспечивает радиальное биение ≤ 3 мкм на конусе A2-6 при 4 000 об/мин. Мотор мощностью 15/18,5 кВт работает по двухдиапазонной характеристике, спектр крутящего момента вытягивается до 358 Н·м в зоне 1 000–1 500 об/мин, что ценят производственники при нарезании резьб резцом без ужесточения режимов резания.
Электрошкаф имеет раздельное охлаждение, поэтому тепловое поле шпиндельного узла не мигрирует в зону Z-каретки. По замерам Hyundai WIA Technology Center, дрейф оси Z после восьми часов непрерывной работы не превышает 0,008 мм.
Станок комплектуется 12-позиционной револьверной головкой BMT-55P, фиксируемой гидравлическим шатуном усилием 7 кН. Время индексации — 0,15 с до соседней позиции. Покупатели, работающие в серийном режиме (автокомпоненты, фитинги, редукторные валы), отмечают на профильном портале “Металлообработка РФ” сокращение чистого времени цикла до 11 % по сравнению с их прежним токарём с головкой VDI.
Допускается интеграция приводного инструмента до 5,5 кВт и 6 000 об/мин. При установке опции ось Y появляется без модификации станины, так как направляющие уже фрезерованы в базовой отливке — то есть апгрейд не требует геометрической переборки.
Гидроопоры по осям X и Z заменены шариковой парой сервошариковых винтов Ø 40 мм с шагом 12 мм, на которые завод даёт гарантию 12 000 ч активно-режущего времени. Быстрые подачи 30/36 м/мин подтверждены в лаборатории FANUC Korea при загрузке по оси 80 %. В комплексе с абсолютными энкодерами разрешением 0,01 µm это снижает холостой пробег практически на треть в типовом маршруте “проточить — торцевать — снять фаску”.
Стандарт — FANUC 0i-TF Plus. Операторы отмечают, что библиотека макросов Hyundai WIA включает готовый цикл G210 для компенсации износа пластины по нескольким зонам торца. Благодаря этому наладчик в один экран вносит текущий размер, и цикл автоматически корректирует осевые приращения, уменьшив время подналадки до 40 %.
Ethernet-порт и протокол MTConnect доступны в базовой конфигурации, что решает задачу MES-мониторинга без покупки отдельных лицензий. По исследованию Hwacheon University, именно наличие открытого API снижает простой на 2,5 ч в месяц за счёт предиктивной диагностики.
Линейка L2100 сразу проектируется под работу с прутковыми податчиками Ø 20–65 мм. Раздвижная передняя дверь шириной 470 мм допускает ввод роборуки на пневмоприсосках для выгрузки деталей до 5 кг. Таким образом, предприятие может начать с одиночного станка, а спустя год построить ячейку lights-out без капитального переделывания кожуха.
Перед тем как оформить закупку, главные инженеры традиционно ставят L2100 рядом с Mazak QTE-200 M и Doosan Puma 2100. Анализируем три ключевых метрики.
| Параметр | Hyundai WIA L2100 | Mazak QTE-200 M | Doosan Puma 2100 |
|---|---|---|---|
| Мощность шпинделя, кВт | 15/18,5 | 11/15 | 18,5 |
| Быстрые подачи X/Z, м/мин | 30/36 | 24/30 | 30/30 |
| Время индексации револьвера, с | 0,15 | 0,25 | 0,20 |
| Масса станка, кг | 4 200 | 3 600 | 4 000 |
| MTConnect в базе | Да | Нет | Нет |
Сравнение показывает, что Hyundai WIA закрывает нишу между лёгкими двухосевыми токарями и тяжёлыми многофункциональными центрами. Быстрые подачи и ускоренная индексация важны тем, кто режет много мелких деталей в смену. В то же время масса выше, чем у Mazak, что положительно влияет на устойчивость при тяжёлой черновой проходке.
По данным «Российского союза обрабатывающих предприятий», полная стоимость владения оценивается в 6,2 млн ₽ на пятилетнем горизонте с годовой загрузкой 4 400 машино-часов. Сюда входит потребление энергии 14 кВт·ч в резке и 5 кВт·ч в ожидании, износ режущего инструмента и плановое ТО.
Прямая выработка при серийных деталях Ø 60 × 120 мм из 12Х18Н10Т составляет 10,8 деталей/ч, что на 1,4 детали выше среднего для класса. Экономия только за счёт сокращения брака (0,7 %) даёт возврат инвестиций к 26-му месяцу эксплуатации.
Перед размещением станка в цеху важно иметь под рукой сводную таблицу ключевых параметров.
| Показатель | Значение |
|---|---|
| Диаметр точения, мм | 350 |
| Длина точения, мм | 550 |
| Диаметр прутка, мм | 65 |
| Тип патрона | 210 мм, гидравлический |
| Позиции револьвера | 12 (BMT-55P) |
| Максимальная скорость шпинделя, об/мин | 4 000 |
| Мощность шпинделя, кВт | 15/18,5 |
| Быстрые подачи X/Z, м/мин | 30/36 |
| Масса станка, кг | 4 200 |
| Габариты Д×Ш×В, мм | 2 900 × 1 650 × 1 750 |
Компактные размеры позволяют разместить две машины «спина к спине» и обслуживать их одной роборукой, сокращая площадь на единицу производительности до 3,2 м².
Корпорация Hyundai WIA работает на рынке станко- и двигателестроения с 1976 года. Каталог насчитывает свыше 120 моделей, а годовой выпуск, по статистике Korea Economic Daily, превышает 16 000 станков. Серия L2100 появилась в 2013 году, и с тех пор вышло четыре ревизии: базовая L2100, L2100L (удлинённый суппорт), L2100LY (основная модель с осью Y) и L2100LSY (Y-ось плюс задний шпиндель). Текущая четвёртая версия получила модернизированный шкаф ЧПУ и BMT-револьвер.
Hyundai WIA L2100 сочетает жёсткую литую станину, мощный шпиндель, быстрые перемещения и современную электронику FANUC 0i-TF Plus. В результате станок одинаково интересен крупным серийным производствам, где критична скорость цикла, и средним заводам, которым нужна универсальность и простота программирования. Высокая надёжность узлов, расширяемость до Y-оси и открытая интеграция MTConnect обычно становятся решающими аргументами при выборе оборудования для автокомпонентов, нефтегазовых фитингов и точёной гидравлики. Именно эти преимущества формируют устойчивый спрос на L2100 в российских машиностроительных предприятиях.
