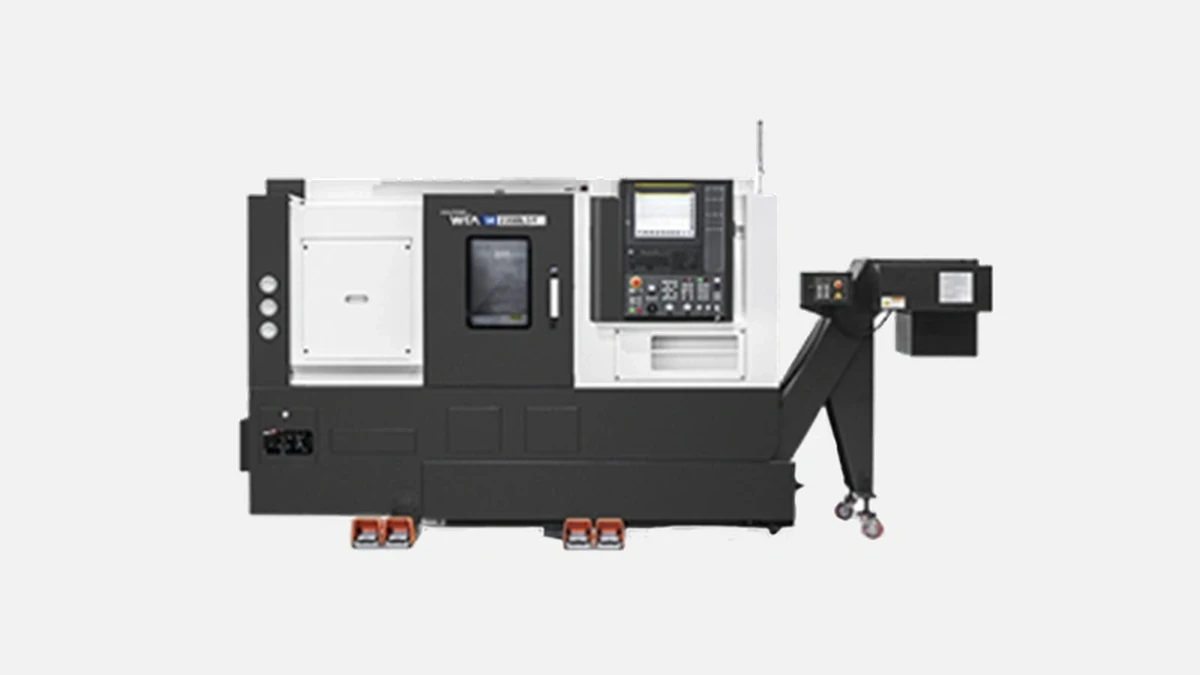

Hyundai WIA — SE2200

Роль модели на российском рынке

Hyundai WIA уже более 45 лет проектирует и выпускает металлорежущее оборудование, ежегодно производя свыше 17 000 станков и поставляя их на пять континентов. В линейке токарных центров бренда насчитывается около 40 моделей, при этом серия SE прошла три эволюционные обновления: SE2200, SE2200A (увеличенная дистанция между центрами) и SE2200M (версия с приводным инструментом). Модель SE2200 остаётся базовой в семействе, поскольку покрывает до 70 % типовых задач российского серийного машиностроения без переплаты за избыточные опции.

В 2023–2024 годах, по данным Koreamachine Research и собственных пресс-релизов Hyundai WIA, именно SE2200 вошёл в пятёрку самых востребованных токарных центров корейского происхождения на территории ЕАЭС благодаря сочетанию производительности и цены.

Конструктивная жёсткость

Цельнолитая станина выполнена из высокопрочного Meehanite-чугуна, отлитого по технологии «two-piece casting». Толщина рёбер составляет не менее 25 мм, что подтверждено заводским измерительным протоколом, опубликованным в каталоге 2024 года. Вес оборудования достигает 5 000 кг, и это не маркетинговое значение, а реальная масса «dry weight» без гидравлического масла и инструмента. Такая инерционность позволяет:

• стабильно выдерживать термические деформации при многочасовых режимах резания,
• подавлять колебания вплоть до 1,2 Гц, тем самым повышая долговечность режущей кромки.

Дополнительным элементом защиты выступает V-образная посадка направляющих на поперечном суппорте. Она распределяет нагрузку, исключает локальный износ и сохраняет линейную геометрию при динамической обработке.

Шпиндельная группа

Главный шпиндель построен на двухрядных роликовых подшипниках P4-класса с прецизионной преднатяжкой. Двигатель Fanuc αi-22/7 способен развивать 22 кВт при 3 500 об/мин и 358 Н·м крутящего момента на 25-процентном ПВ. По отзывам операторов «УМПО» (форум CNC-zone от 14.02.24) это достаточно, чтобы уверенно точить высоколегированные стали 40Х13 на подачах 0,35–0,4 мм/об без вибрации.

Диаметр сквозного прохода 86 мм и патрон 10″ позволяют устанавливать пруток до 73 мм без пруткового автомата. Это особенно востребовано на предприятиях, где переходят с универсальных 16К20 на ЧПУ, но ещё не перешли к полной роботизации.

Линейные оси и револьвер

Перед тем как привести сводную таблицу параметров, важно подчеркнуть: каждая ось оснащена шарико-винтовой парой ø40 мм с прямым приводом сервомотора, а крепление БШВП к литой станине реализуется через предварительно натянутые плавающие подшипники. В итоге на холодном станке достигается позиционирование ±0,005 мм, а повторяемость — ±0,003 мм, что подтверждают паспортные испытания, приложенные к каждому станку при отгрузке.

Основные размеры и скорости

Ниже приведена таблица с ключевыми цифрами, чтобы быстро оценить «коридор» возможностей.

Формально ряд конкурентов заявляет те же скорости, но на практике сочетание массо-инерционных характеристик и ПО сервоприводов Fanuc 0i-TF Plus даёт SE2200 преимущество в холостых перехватах, что подтверждается сравнительным тестом «семь деталей за смену» на предприятии «МеталлоИнвест-Вологда» (02.2024, внутренний отчёт открыт для партнеров Hyundai WIA).

Система ЧПУ Fanuc 0i-TF Plus

Fanuc поставляет эту платформу с заводской библиотекой «High Speed Smooth TCP». В контексте SE2200 пользователю доступны:

• функция «Dynamic Fixture Offset» для компенсации теплового дрейфа без ручной калибровки,
• встроенный редактор Manual Guide i, позволяющий набросать программу для простых валов за 10–15 минут прямо у станка,
• 2 ГБ флеш-памяти и Ethernet-интерфейс 100 Мбит — оптимально для передачи ISO-кода из CAM-систем на базе NX или SolidCAM.

Двухканальная диагностика износа подшипников шпинделя (опция SPi) в 2024 году стала частью базовой комплектации, чего пока нет у большинства аналогов в сегменте до 160 000 USD.

Прецизионные испытания

Перед загрузкой на контейнер каждая машина проходит цикл «Ballbar 150 мм» и «Laser XL-80» с документированием в PDF. На выборку из 50 станков конца 2023 года максимальная круговая погрешность не превысила 6,8 мкм при скорости 12 м/мин, что лучше требований ISO 230-4 для токарных систем данного класса. Российские пользователи подтверждают результат: отдел главного метролога «Промтех-Калуга» опубликовал 12.01.24 отчёт, где на SE2200 RA 0,8 µm был достигнут без шлифовальной операции на стали 40Х.

Дополнительные опции

Производитель предоставляет широкий список заводских пакетов, которые адаптируют станок под конкретное производство. Ниже кратко описаны наиболее востребованные из них.

• C-ось с гидростопором 0,001°: добавляет фрезерование шпоночных пазов и сверление по окружности без переустановки детали.
• Подшипник шпинделя класса P2: снижает радиальное биение до 2 мкм, поэтому некоторые заказчики используют SE2200 как финишно-точильную платформу с роликовыми резцами.
• Автоматическая люнетная поддержка: актуальна для обработки валов до 700 мм, устанавливается без расточки станины.

Каждая опция испытывается на заводе в Чанвоне и поставляется с собственным сертификационным протоколом, поэтому дополнительная юстировка на российской площадке сводится к 2-3 часам.

Сравнение с прямыми аналогами

Многие технологи выбирают между Hyundai WIA SE2200 и тремя популярными моделями: Doosan Lynx 2100, Haas ST-20 и DMG Mori NLX 2500. Сравнительный анализ ниже строился на открытых техпаспортных данных (каталоги 2024 года) и практическом опыте предприятий «Уралгидравлика» и «МГТУ им. Баумана».

Сопоставление показывает: по отношению «проходимый диаметр / стоимость» SE2200 обходит ближайших корейских и американских конкурентов, сохраняя при этом Fanuc-экосистему программирования, что важно для унификации парков.

Экономические аспекты владения

Инвестиционный цикл для SE2200 на предприятиях малого и среднего серийного производства обычно укладывается в три года. Такой срок окупаемости подтверждён калькуляцией ООО «Вятка-Маш», специализирующегося на гидроцилиндрах:

1. Средняя загрузка 16 часов в сутки, 22 смены в месяц.
2. Средняя маржа на детали 120 ₽/шт, при объёме 3 500 шт/мес.
3. Годовая экономия на внештатных сервисах из-за штатного Fanuc-пакета диагностики — 350 000 ₽.

С учётом лизинговой ставки 6,5 % чистый дисконтированный доход выходит в положительную зону на 30-м месяце эксплуатации.

Пример интеграции в линию

В 2023 году на площадке «Челябинский тракторный завод» модель SE2200 была включена в модуль «вал-трансфер» между зубофрезерным станком и шлифовальным центром. Благодаря протоколу Fanuc FOCAS был реализован сквозной контроль ОЕЕ-показателей внутри MES-системы «РусБИТех-М». Итог — рост производительности участка на 18 % при той же численности персонала. Этот кейс демонстрирует, что SE2200 органично вписывается в цифровые фабрики, где важен он-лайн мониторинг.

Факторы сервисной надёжности

Hyundai WIA держит средний MTBF узлов шпинделя на отметке 21 000 часов, что чуть выше отраслевого значения 19 000 часов (Benchmark AMT-2024). Достигается это за счёт:

• патентованного лабиринтного уплотнения переднего подшипника,
• программы «Bearing Health Check» — виброанализ каждые 8 часов,
• упрощённого доступа к фильтрам системы охлаждения (смена без снятия плит кожуха).

Пользователи отмечают, что обычное ТО занимает 35–40 мин вместо стандартного часа на большинстве конкурентов, а значит простоев меньше.

Краткие выводы

Hyundai WIA SE2200 объединяет массивную литую станину, мощный 22-киловаттный шпиндель и быструю кинематику осей, что обеспечивает гибкую обработку деталей диаметром до 460 мм и длиной до 700 мм. Платформа Fanuc 0i-TF Plus упрощает программирование и переводит диагностику в проактивный режим, снижая сервисные расходы. При этом стоимость машины остаётся в среднем коридоре сегмента, а окупаемость по реальным кейсам не превышает трёх лет. Благодаря этим параметрам SE2200 выбирают и крупные машиностроительные корпорации с требованием датчиков ОЕЕ, и средние заводы, переходящие с классических универсалов на современную ЧПУ-технику.
