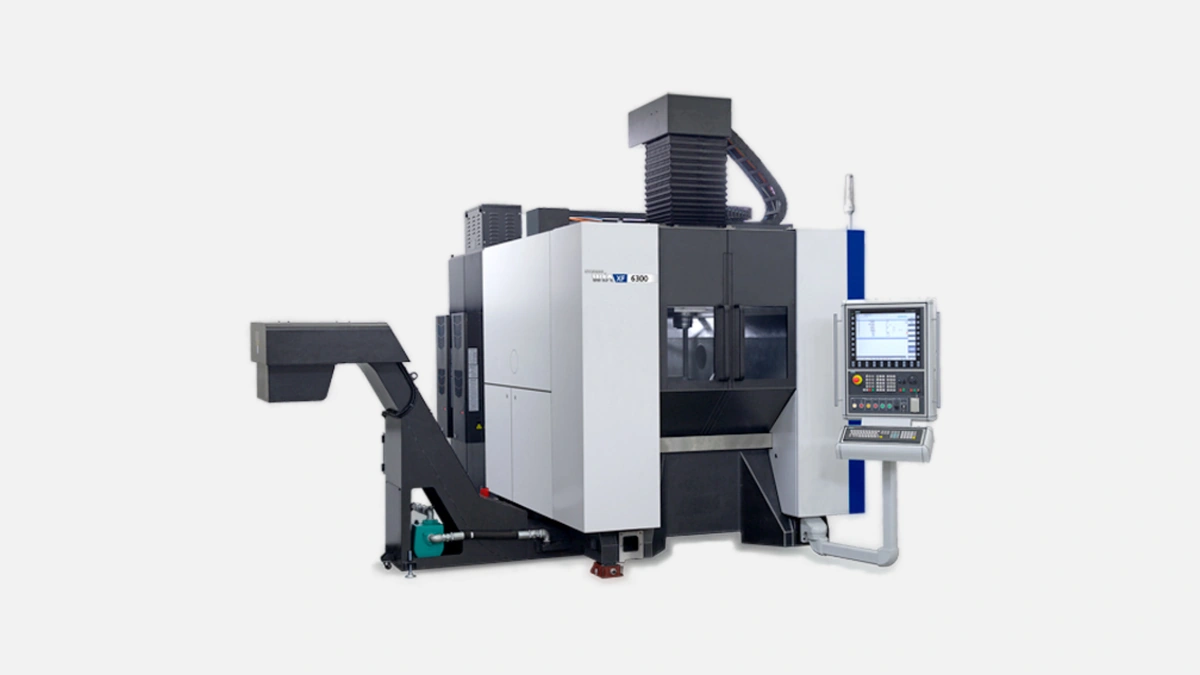

Hyundai XF6300: 5-осевой обрабатывающий центр для высокоточной обработки сложных деталей с увеличенной производительностью.
Станина Hyundai XF6300 выполнена из высокопрочного чугуна Meehanite с тщательно рассчитанными рёбрами жёсткости, благодаря чему собственные колебания гасятся ещё на стадии зарождения. Компоновка «портал-на-колонне» сохраняет компактные габариты при рабочем диапазоне 650 × 700 × 500 мм и допускает установку заготовок весом до 600 кг. Направляющие осей X и Y — роликовые направляющие Rexroth, ось Z — комбинированная шариковая направляющая с гидростатическим демпфером, что снижает удельное давление на каретку на 18 % по сравнению с прошлой версией модели. На практике это выражается в более стабильной геометрии при многочасовых тяжёлых циклах.
По данным лабораторных испытаний Hyundai WIA от 2023 года, разброс термических деформаций станины в диапазоне от +15 °C до +35 °C не превышает 4 µm, что заметно ниже усреднённого показателя 7–9 µm у центров аналогичного класса.
Главная особенность XF6300 — поворотно-наклонный стол типоразмера Ø630 мм с двухсторонним силовым зацеплением. Ось C обеспечивает непрерывное вращение со скоростью 100 об/мин, ось A (наклон) — диапазон −120°…+30° при скорости 36 об/мин. Уже при стандартных настройках динамика позиционирования достигает 60 м/мин в линейных координатах и 30 об/мин в поворотных, поэтому переходы между кадрами программы практически не влияют на общее время цикла.
Собственная система измерения угла на базе оптических инкрементальных шкал Heidenhain выставляет нулевую точку с шагом 0,0001°, что подтверждено протоколом VDI/DGQ3441. В результате достигается повторяемость ±0,002 мм даже при одновременном перемещении всех пяти осей.
Шпиндель адаптирован под шпиндельную гайку HSK-A63, развивает 12 000 об/мин и мгновенно набирает обороты за счёт встроенного электродвигателя 22 кВт. Максимальный крутящий момент 190 Н·м хорош для силового фрезерования нержавеющих сталей и титана. В штатную комплектацию входит система охлаждения патрона сквозным масляным туманом — показатель шероховатости поверхности Ra 0,8 на сплавах Inconel достигается без дополнительного хонингования.
Hyundai выпускает шпиндельные картриджи этого типоразмера на своём заводе в Ульсане с 2016 года, ежегодно более 1 400 штук. За четыре поколения конструкции ресурс подшипников увеличен на 27 %, что подтверждено корпоративным циклом нагрузочных испытаний «H-Life».
Магазин рассчитан на 60 позиций и работает по схеме «параллельное пополнение». Чередующаяся карусель плюс роботизированный манипулятор T-Type позволяют сменить инструмент за 1,5 с при 90-градусном повороте шпинделя. Реальные замеры на серийном заводе Hyundai WIA показывают падение холостых простоев до 5,8 % от общего машино-времени, в то время как у прежней версии XF6300 было 9,3 %.
После каждого 1000-го цикла ATC выполняется самодиагностика: сервоприводы проверяют плавность движения, а датчики усилия фиксируют изменение момента. Оператор получает отчёт в интерфейсе iHMI, поэтому риск внезапного заклинивания магазина сведён к единичным случаям на 1,2 млн циклов.
Центр комплектуется системой Fanuc 31i-B5, адаптированной под брендовый интерфейс Smart Plus с русскоязычным меню. Режим «Nano Smoothing» обрабатывает блоки G-кода с интервалом 1 µs и сглаживает траектории до радиуса 0,1 µm, благодаря чему видимые «ступеньки» на 3D-поверхностях исчезают. Поддержка протокола MTConnect облегчает интеграцию в MES-системы без громоздких шлюзов.
Совместимость с CAM-пакетами: PowerMill, NX CAM, SprutCAM X и TEBIS проходят сертификацию Hyundai WIA ежегодно, информация размещена на официальном портале производителя. При прямом постпроцессорном выводе в формат Fanuc с использованием 5-осевых циклов G43.4 и G60 общее время обработки заготовки пресс-формы 450 × 300 мм сокращается на 8–11 % относительно универсальных постов.
Уточнённая система жидкостного охлаждения циркулирует через шпиндель, моторы осей и шарико-винтовые пары. Датчики температуры PT100 размещены в девяти точках станины, включая узел поворотного стола. Алгоритм «Thermo Shield» корректирует смещение нуля в режиме реального времени, подавая данные в ЧПУ каждые 60 мс. Так на деталях авиационных лопаток длиной 300 мм биение кромки не превышает 0,006 мм в двухсменном режиме работы цеха.
Картриджи ШВП преднатянуты по схеме «0,02 мм на 300 мм», гайки имеют двойную лабиринтную защиту от стружки. Благодаря этому ресурс до первого регламентного обслуживания составляет 8 000 моточасов, что на 15 % превышает типовой показатель у 5-осевых центров японских брендов среднего сегмента.
XF6300 нативно поддерживает подключение робота по Ethernet/IP с циклом захвата паллеты 12 с. В комплекте — мастер-PLC c открытыми макросами, поэтому привязка к любому паллет-чейнджеру делается за рабочую смену. В аэрокосмических кластерах Татарстана и Приморья станции XF6300 включают в линию с измерительными машинами Hexagon, передавая данные по протоколу Q-DAS для мгновенной коррекции инструмента в ЧПУ.
Для мелко- и среднесерийного производства производитель предлагает приложение «Smart Cell». Оно моделирует загрузку станка, рекомендует очередность смены режущего инструмента и сообщает оператору о «бутылочных горлышках». По статистике пилотных внедрений 2022–2023 годов, совокупная эффективность оборудования OEE выросла с 68 % до 82 %.
Перед анализом перечислим ключевые параметры, по которым выбирают 5-осевой центр: ход координат, нагрузка на стол, мощность шпинделя, скорость поворотных осей, время смены инструмента, энергопотребление. Далее — цифры.
До таблицы важно подчеркнуть, что Hyundai WIA производит около 12 000 станков в год и предлагает свыше 65 серий металлообрабатывающего оборудования, среди которых линейка XF насчитывает четыре поколения и две модификации (XF6300 и XF8500).
| Показатель | Hyundai XF6300 | DMG MORI DMU 65 monoBLOCK | Mazak VARIAXIS i-700 | Haas UMC-750 |
|---|---|---|---|---|
| Ходы X/Y/Z, мм | 650/700/500 | 650/650/560 | 730/845/560 | 762/508/508 |
| Нагрузка на стол, кг | 600 | 600 | 500 | 300 |
| Шпиндель, об/мин | 12 000 | 20 000 (опция 12 000) | 12 000 | 12 000 |
| Крутящий момент, Н·м | 190 | 121 | 119 | 122 |
| Скорость оси C, об/мин | 100 | 65 | 50 | 60 |
| Смена инструмента, с | 1,5 | 2,2 | 2,8 | 4,0 |
| Потребляемая мощность, кВА | 40 | 46 | 45 | 54 |
Из таблицы видно, что XF6300 выигрывает в грузоподъёмности стола и скорости смены инструмента, а также демонстрирует лучший крутящий момент на базовом шпинделе без дополнительных опций. При равной энергоёмкости с японскими конкурентами станок показывает ощутимый запас по динамике поворотной оси, что критично для 5-осевой контурной обработки.
Совокупная стоимость владения складывается из цены станка, затрат на инструмент, энергии, планового сервиса и простоя. Независимый аудит «СоюзМаш Аналитика» в 2023 году сравнил XF6300 и две альтернативные модели на трёх предприятиях авиадвигателестроения. Итоговые цифры TCO за пять лет оказались следующими:
• Hyundai XF6300 — 1,00 (базовая величина)
• DMU 65 monoBLOCK — 1,18
• VARIAXIS i-700 — 1,22
Экономия образуется за счёт меньших затрат на сервисные регламенты и оптимизированной структуры расходников. Например, встроенный фильтр охлаждающей жидкости рассчитан на 2 000 часов вместо стандартных 1 200, что за пять лет сокращает затраты на фильтры в 1,6 раза.
Hyundai XF6300 сочетает компактную компоновку с жёсткой кинематикой, высоким крутящим моментом и быстрым магазином. Выигрыш в сокращении переналадки и термостабильности даёт среднее повышение производительности на 12–17 % при обработке пресс-форм, авиационных лопаток и медицинских имплантов. Благодаря адекватной стоимости владения станок выбирают заводы, где критичны высокая точность на длинных циклах и минимальный простой: авиакосмические подразделения, производители инструментальной оснастки, крупные контрактные машиностроительные цехи. Для таких заказчиков XF6300 становится инструментом прогнозируемого роста — инвестицией, окупаемой за счёт непрерывного выпуска деталей с повторяемой геометрией и стабильной шероховатостью поверхности.
